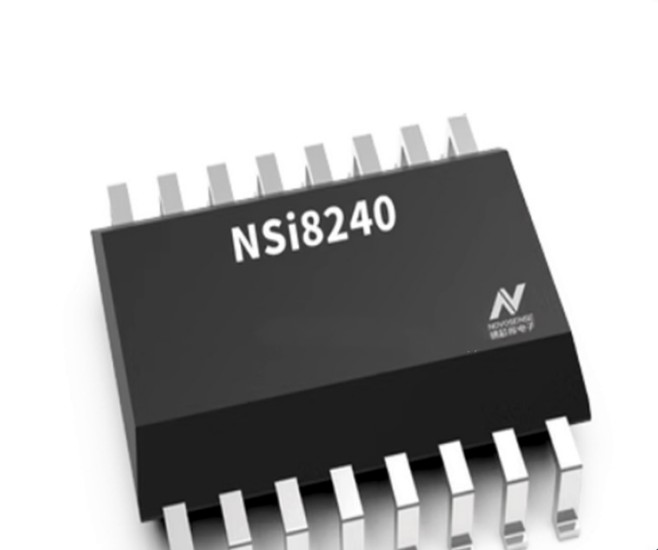

納芯微NSI8242W0-DSWR數字隔離器工作原理和優缺點
NSI8242W0-DSWR是高可靠性的四通道數字隔離器。此系列產品已通過UL1577安全認證，支持多種絕緣耐壓（3kVrms, 3.75kVrms, 5kVrms, 8kVrms），同時具有低功耗，高電磁抗擾度和低輻射的特性。產品的數據速率高達150Mbps，共模瞬變抗擾度（CMTI）高達200kV/us。在輸入缺失時默認輸出電平配置，且提供數字通道方向配置。 此系列器件的寬電源電壓范圍支持其與大多數數字接口直接連接，易于進行電平轉換。優異的系統級別EMC性能提高了使用的可靠性和穩定性。
產品特性
?隔離耐壓3000Vrms, 3750Vrms, 5000Vrms, 8000Vrms
?VDE增強型隔離認證
?數據速率DC至150Mbps
?高CMTI:200kV/μs
?芯片級ESD: HBM: ±8kV
?增強的系統級ESD 、EFT、抗浪涌能力
?隔離柵壽命：>60年
?低傳播延遲典型值<15ns
?低功耗: 1.5mA/ch (1 Mbps)
?工作溫度：-55~125℃
?符合RoHS的封裝：SOP16
應用場景
?工業自動化系統
?隔離SPI, RS232, RS485
?通用多通道隔離
?電機控制
安全認證
? UL1577認證: 1分鐘 3kVrms/3.75kVrms/5kVrms/8kVrms
? CQC認證：符合GB4943.1-2011
? CSA認證：組件符合5A
? VDE認證：DIN V VDE V 0884-11:2017-1

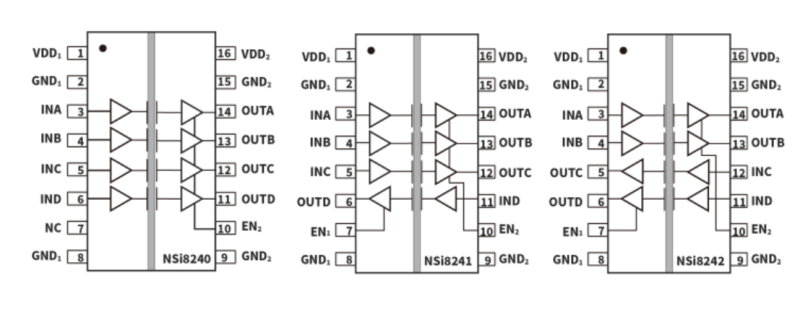

功能框圖

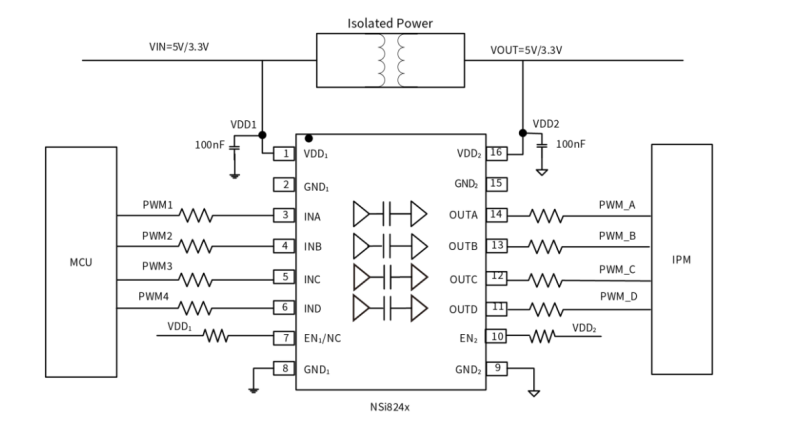

典型應用電路圖
相關推薦
-
-

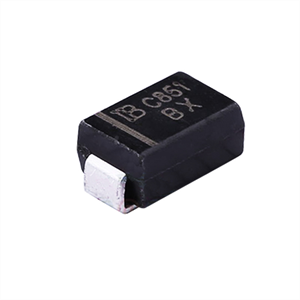

TVS瞬態抑制二極管單向雙向有什么區別
TVS瞬態電壓抑制二極管是過電壓防浪涌保護器件，是一種高效新型的電路保護元件，憑借其自身獨有的優勢：半導體工藝、穩定可靠、玻璃鈍化工藝、導通電壓精準、PS秒級響應速度、瞬態功率大、擊穿電壓偏差小、低漏電流、低動態內阻、箝位電壓易控制、封裝形式多樣、小體積易安裝等等，被廣泛應用于網絡通信、消費電子、汽車電子、智能家居、集成電路等領域。TVS二極管封裝功率很多，根據方向可分為單向(A)和雙向(CA)；根據極性可分為單向TVS和雙向TVS；根據產品外觀尺寸分為貼片 和直插 ；根據功率可分為大功率TVS和小功率TVS……接下來，著重為大家分享的是就是關于TVS二極管極性（單向/雙向）的話題。雙向TVS二極管和單向TVS有什么區別呢？如何區分雙向TVS二極管？雙向TVS二極管型號有哪些？單向瞬態抑制二極管 單向：uni-directional unit，簡稱Uni雙向瞬態抑制二極管 雙向：bi-directional unit，簡稱Bi關于TVS二極管如何區分單雙向這個問題，最可靠直觀的方式還是看管體實物（如上圖所示），管體表面有色環的為單向TVS（A）,管體表面無色環的為雙向TVS（CA）；還有一種方法就是查看對應料號的產品手冊，其中Bi列表中表示的是單向，Uni列表中表示的是雙向。
-
-

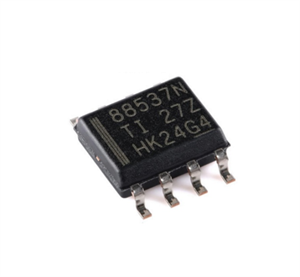

德州儀器CSD88537ND場效應管(MOSFET)的工作原理、參數、應用以及引腳封裝
