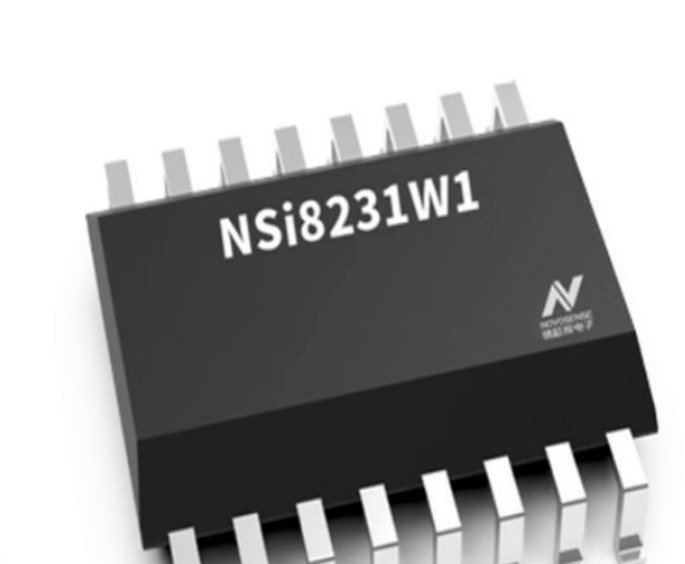

納芯微NSI8231W1-DSWR數字隔離器工作原理和應用
納芯微NSI8231W1-DSWR是高可靠性的三通道數字隔離器。此系列產品已通過UL1577安全認證，支持多種絕緣耐壓（5kVrms, 5.7kVrms），同時具有低功耗，高電磁抗擾度和低輻射的特性。產品的數據速率高達150Mbps，共模瞬變抗擾度（CMTI）高達200kV/us。在輸入缺失時默認輸出電平配置，且提供數字通道方向配置。 此系列器件的寬電源電壓范圍支持其與大多數數字接口直接連接，易于進行電平轉換。優異的系統級別EMC性能提高了使用的可靠性和穩定性。
產品特性
隔離耐壓5000Vrms, 5700Vrms
VDE增強型隔離認證
數據速率DC至150Mbps
高CMTI:200kV/μs
芯片級ESD: HBM: ±8kV
增強的系統級ESD 、EFT、抗浪涌能力
隔離柵壽命：>60年
低傳播延遲典型值<15ns
低功耗: 1.5mA/ch (1 Mbps)
工作溫度：-55~125℃
符合RoHS的封裝：SOW16, SOWW16
安全認證
UL1577認證: 1分鐘 5kVrms/5.7Vrms
CQC認證：符合GB4943.1-2011
CSA認證：組件符合5A
VDE認證：DIN V VDE V 0884-11:2017-1
應用場景
工業自動化系統
隔離SPI, RS232, RS485
通用多通道隔離
電機控制

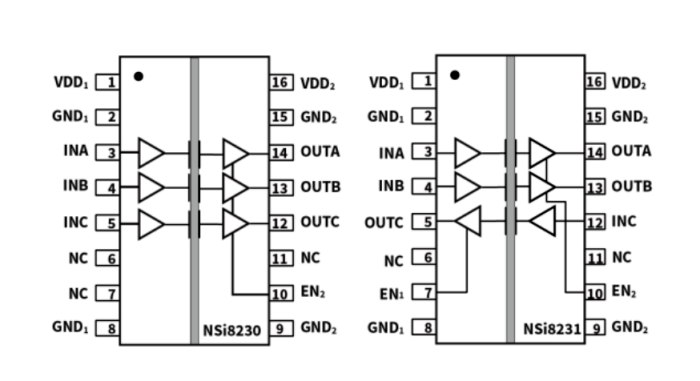

功能框圖

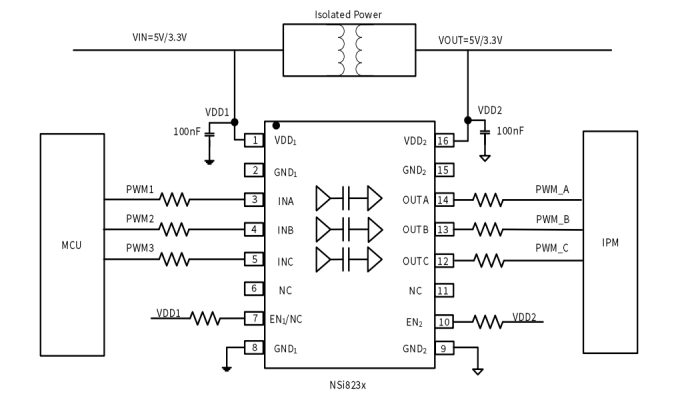

典型應用電路圖
相關推薦
-
-
Bourns新增12 款屏蔽功率電感器-大電流型號系列
2023年8月9日 - 美國柏恩 Bourns 全球知名電源、保護和傳感解決方案電子組件領導制造供貨商，新增 12 款屏蔽功率電感器-大電流型號系列。Bourns? SRP1038CC、SRP1245CC、SRP1265CC、SRP1770CC、SRP2313CC、SRP3012CC、SRP3020CC、SRP4012CC、SRP4020CC、SRP5020CC、SRP5030CC 和 SRP7028CC 功率電感器可為工程師提供獨特的設計優勢，通過羰基粉芯或金屬合金磁粉芯制造以及屏蔽結構，可提供高飽和電流和高溫升電流、低嘯叫噪聲和低磁場輻射。全新12 款屏蔽功率電感器系列旨在滿足目前越來越多的電力電子設計中提出的高電流密度和更高的電感器可靠性要求。 不僅可靠性大幅提高、工作溫度范圍可擴展-40 至+125 °C以及多種封裝尺寸，使這些電感器成為消費、工業和通信應用中DC-DC 轉換器和電源的理想電源扼流的最佳解決方案。
-
-

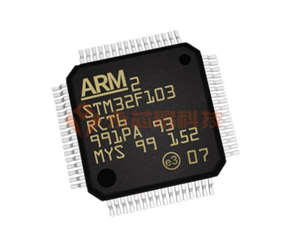

意法半導體STM32F103RCT6單片機的詳細介紹
