MAXIM美信MAX17260芯片的功能框圖、電路圖和引腳圖配置圖及應用
MAX17260為超低功耗電量計IC，采用Maxim ModelGauge? m5算法。IC監測單節電池，支持高邊和低邊電流檢測。
ModelGauge m5 EZ算法不要求對電池進行特征分析，很容易實現電量計量，并簡化主機軟件。算法具有較高容限，支持多種鋰電池和應用，既包含了庫侖計出色的短期高精度、高線性度特性，又具有電壓檢測技術出色的長期穩定性，而溫度補償使得器件提供業內領先的計量精度。IC在較寬的工作條件下自動補償電池老化、溫度和放電率，并以百分比(%)提供精確的電量狀態(SOC)，以毫安時(mAh)提供剩余容量。當電池達到接近空電量的臨界區域時，算法激活特殊的誤差修正，進一步消除誤差。IC精確估算剩余工作時間和電池充滿需要的時間，提供三種報告電池壽命的方法：容量降低、電池電阻變大和充電次數增加。
IC可精確測量電流、電壓和溫度。使用內部溫度傳感器或外部熱敏電阻測量電池包溫度。通過2線(I2C)接口訪問數據和控制寄存器。IC采用微小、無鉛、0.4mm焊球間距、1.5mm x 1.5mm的9引腳WLP封裝，以及3mm x 3mm、14引腳TDFN封裝。
應用
可穿戴、智能手表
平板電腦、二合一筆記本電腦
藍牙耳機
健康和健身監測儀
數碼相機、視頻和運動攝像機
醫療設備
手持式計算機和終端設備
無線揚聲器
住宅及樓宇自動化、傳感器
便攜式游戲機
玩具

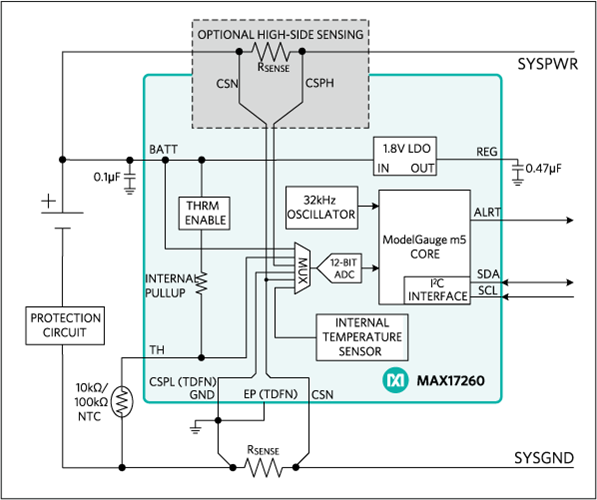

MAX17260功能框圖

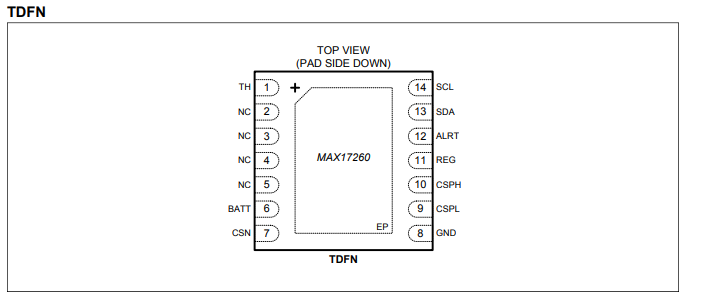

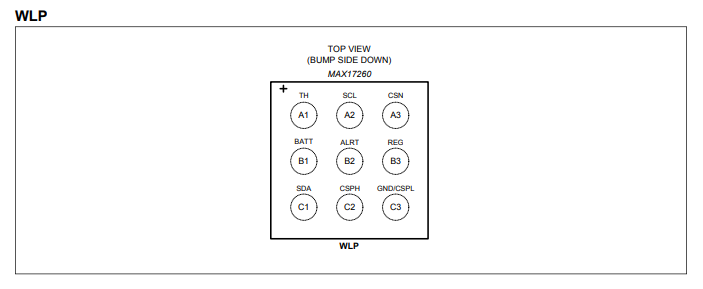

MAX17260引腳圖

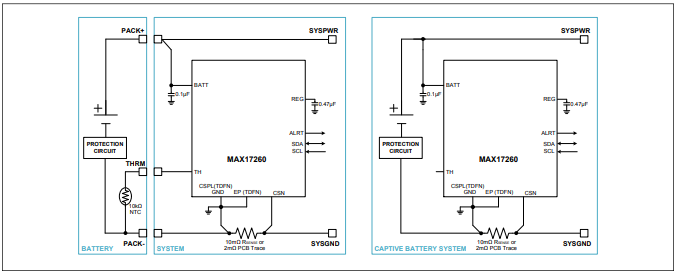

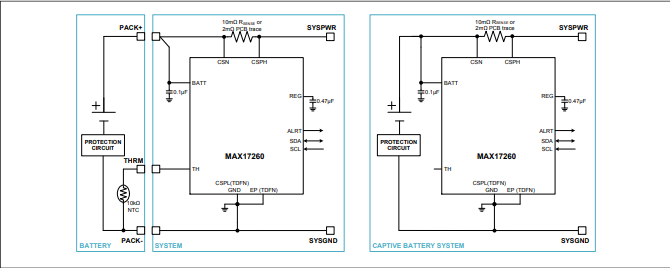

MAX17260應用電路圖
MAX17260優勢和特點
ModelGauge m5 EZ
無需特征分析即可實現電量計量的EZ模式
可靠適應電池的特征變化
消除接近空電壓時的誤差
避免庫倫計數器的漂移
老化、電流和溫度補償
不需要空、滿或空閑狀態信息
5.1μA低工作電流
高精度電流檢測
高邊或低邊檢流選項
支持較寬的檢流電阻范圍1mΩ至1000mΩ
帶溫度補償的引線檢測
支持Li+及其變體，包括LiFePO4
熱敏電阻或1°C精度的內部測溫
動態功率檢測估算放電期間的容量
剩余工作時間和充電時間估算
預測理論負載下的剩余容量
無需校準
報警指示：電壓、SOC、溫度、電流和1% SOC電量變化
