常用電子元器件尺寸封裝方法
常用電子元器件尺寸封裝方法！
一、貼片封裝

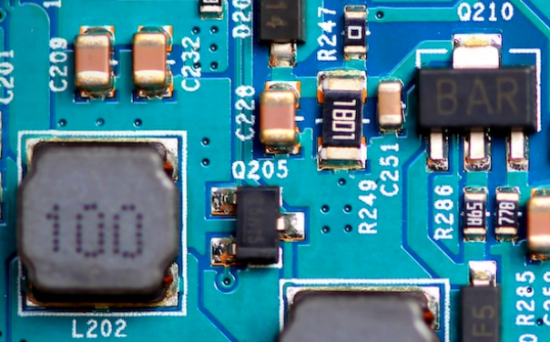

貼片封裝是目前常用的一種電子元器件封裝方法。它的特點是尺寸小、重量輕、安裝方便。常見的貼片封裝有0805、0603、0402等，數字代表元器件的尺寸，單位為英寸。
貼片封裝的優點是可以大大提高電路板的集成度，減小電路板的體積。同時，貼片封裝的元器件可以通過機械裝配和自動焊接的方式進行快速安裝，提高生產效率。
二、插件封裝
插件封裝是一種傳統的電子元器件封裝方法。它的特點是元器件引腳通過插座或者焊接方式與電路板連接。常見的插件封裝有DIP、SIP、TO等。
插件封裝的優點是插拔方便，易于維修和更換。它適用于一些對可靠性要求較高的應用場景，如航空航天、軍事等。
三、球柵陣列封裝
球柵陣列封裝（BGA）是一種高密度、高性能的封裝方式。它的特點是元器件引腳通過焊球與電路板連接。
BGA封裝的優點是元器件引腳數量多，可以實現更高的集成度。它適用于一些對信號傳輸速度和功耗要求較高的應用場景，如通信設備、計算機等。
以上是常用電子元器件尺寸封裝方法的介紹。不同的封裝方法適用于不同的應用場景，根據實際需求選擇合適的封裝方式可以提高電路板的性能和可靠性。希望本文對大家有所幫助。
