村田murata電容命名規則murata電容編碼規則

來源：| 發布日期：2023-05-16 14:41

murata村田電容公司的型號命名規則是基于產品的特定屬性和性能特征。型號通常由字母和數字組成，字母代表電容的用途和特殊功能，數字表示電容的額定容量和電壓等級。例如，型號GRM188R71H104KA93D表示該電容為SMD多層陶瓷電容，額定容量為100nF，電壓等級為50VDC。

murata村田制作所是一家電子元器件制造商，其主要產品包括貼片電容、電感和濾波器等?？蛻舯椴加趥€人電腦、手機、汽車電子等領域。

深圳永芯易科技將為您詳細講解村田murata電容的型號命名規則及方法。

舉個例子，我們來分析一下GRM32ER61A107ME20L（1210X5R10V100UF20%)這個murata貼片電容的構成。

一、GR是指村田murata貼片電容系列中的型號之一，該系列還包括GC、GJ、GM、GQ、KR、LL等型號。

二、M系列代表村田murata貼片電容器，包括型號H、M、A、D、3、J、L。

三、32代表電容器的尺寸：村田貼片電容器的尺寸范圍從0201到0402到0603到1206到1210到1812到2220（32指的是長寬為3.2毫米*2.5毫米的尺寸，即我們熟知的1210電容器）。

四、E代表村田貼片電容的厚度為2.5毫米。常用的厚度有5=0.5毫米、6=0.6毫米、8=0.8毫米、9=0.9毫米、B=1.25毫米、C=1.6毫米和E=2.5毫米。

五、R6代表村田貼片電容采用的X5R材料。除此之外，常見的村田電容代碼還包括5C、R7和F5等，它們所代表的材料分別為COG/NPO/CHR6、X7R以及Y5V。對應的具體數值如下：5C為COG/NPO/CHR材料、R6對應X5R材料、R7為X7R材料、F5為Y5V材料。

5C的工作溫度范圍為零下55度至正125度，其溫度系數為0到負正30ppm/度。

R6的工作溫度范圍為-55度至+85度，具有溫度系數為正負15%。

R7的工作溫度范圍為零下55攝氏度至正125攝氏度，溫度系數在正負15%之間。

F5的工作溫度范圍為-30度至85度。該產品的溫度系數為+22和-82%。

六、1A代表的電壓是10V，而村田貼片電容通常使用的電壓等級有0J、1A、1C、1E、1H等，它們對應的電壓值如下：0J=6.3V，1A=10V，1C=16V，1E=25V，1H=50V。

七、107代表電容器的容量為100微法。

八、M代表的是精度+-20%，常用的檔位有B、C、D、J、K、M、Z，具體對應的值如下：B=+-0.1pF，C=+-0.25pF，D=+-0.5pF，J=+-5%，K=+-10%，M=+-20%，Z=+80，-20%。

九、E20是村田murata公司的內部代碼，對外無關緊要。

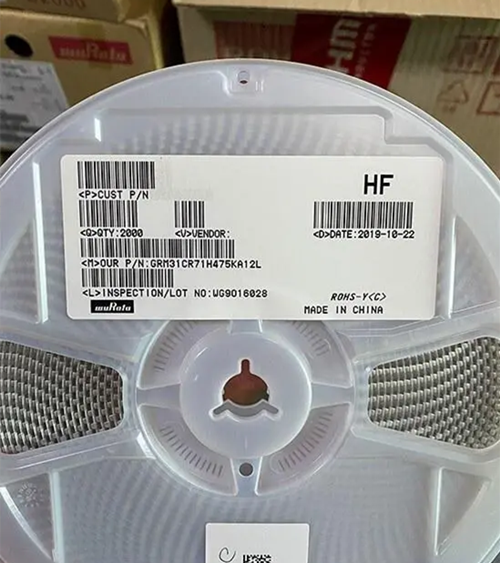

10、L代表包裝方式：直徑為180毫米的壓紋帶（塑料）編帶盤裝，D代表直徑為180毫米的紙帶編帶盤裝；B代表散袋裝。
