德州儀器TLV71712PDQNT線性穩壓器 (LDO) 工作原理、特征、應用及引腳封裝圖
德州儀器TLV71712PDQNT低壓降線性穩壓器 (LDO) 具有較低的靜 態電流，并且線路和負載瞬態性能出色，適用于功耗敏感型應用。此系列器件可提供典型值為 0.5% 的精 度。 當負載電阻減小時，TLV71712PDQNT可提供折返電流以降低輸出電流。電流折返初始典型值為 350mA；輸出短路電流限值的典型值為40mA。 此外，這些器件還能在采用僅 0.1μF 的有效輸出電容 時保持穩定。這一特性允許使用具有較高偏置電壓和溫度降額的成本有效電容器。這些器件在不產生輸出負載 的情況下可調節至特定的精度。 TLV71712PDQNT采用 X2-SON-4封裝，非常適合手持式應用。TLV71712PDQNT提供了一個有源下拉電路，用于使輸出負載快速放電。
TLV71712PDQNT特性
? 超低壓降：電流為 150mA 時，壓降為 215mV
? 精度：0.5%（典型值）
? 低 IQ：35μA
? 可提供固定輸出電壓： 1.2V 至 5V
? 高電源抑制比 (PSRR)： – 1kHz 時為 70dB – 1MHz 時為 50dB
? 搭配 0.1μF 有效輸出電容使用時可保持穩定
? 折返電流限制

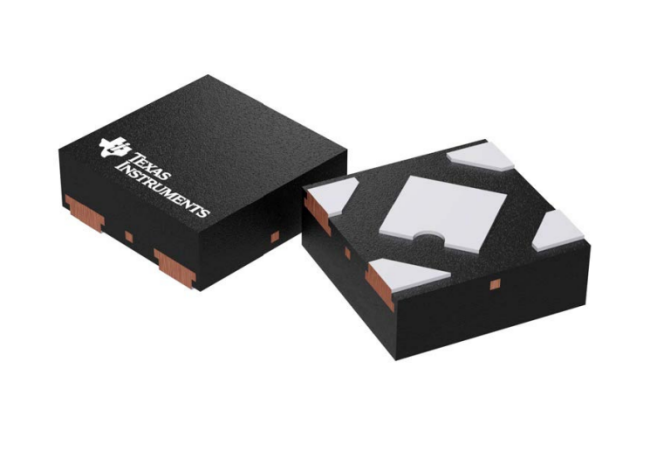

? 封裝：X2-SON-4
TLV71712PDQNT應用
? 個人電腦 (PC) 和筆記本電腦
? 智能手機
? 便攜式電子設備和電池供電類設備
? 電子銷售點

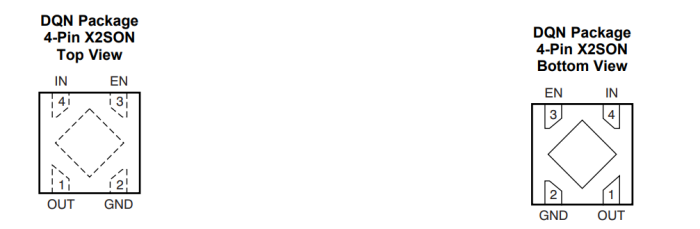

TLV71712PDQNT封裝引腳圖

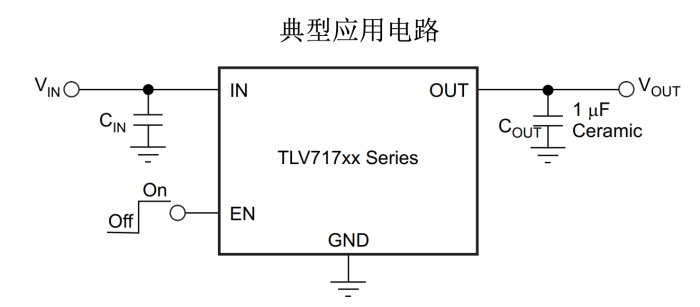

TLV71712PDQNT典型應用原理圖

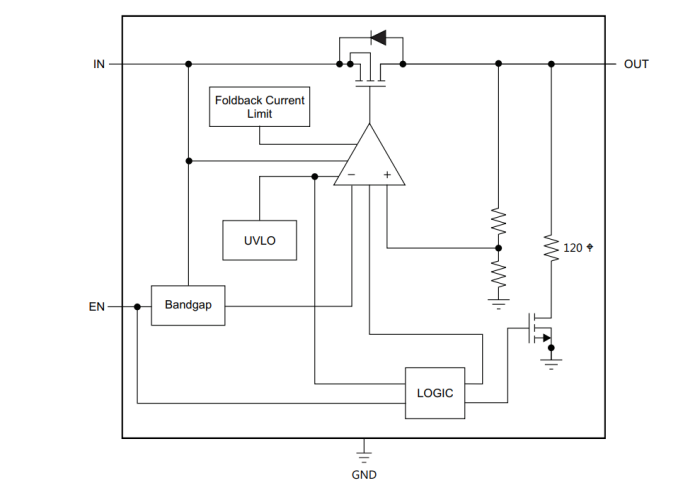

TLV71712PDQNT功能方框圖
