ATMEL愛特梅爾生產的AT42QT1011-TSHR是一種數字突發模式電荷轉移（QT?）傳感器，能夠檢測近距離或觸摸，使其成為實現觸摸控制的理想選擇。通過適當?shù)碾姌O和電路設計，自包含數字IC將通過任何電介質（如玻璃、塑料、石頭、陶瓷，甚至大多數木材）將觸摸或接近場投射到幾厘米。它還可以將小型金屬承載物體轉化為內在傳感器，使其對接近或觸摸做出反應。這種能力，再加上其自校準能力，可以帶來全新的產品概念。

ATMEL愛特梅爾AT42QT1011-TSHR專為人機界面而設計，如控制面板、電器、玩具、照明控制或任何可能發現機械開關或按鈕的地方。它包括所有硬件和信號處理功能在各種變化條件下提供穩定的傳感是必要的。操作只需要一個低成本的電容器。

特征

鑰匙數量：一個——可配置為單鍵或接近傳感器

技術：專利擴頻電荷轉移（直接模式）

關鍵輪廓尺寸：6mm×6mm或更大（取決于面板厚度）；尺寸和形狀可能大不相同

電極設計：實心或環形電極形狀

所需的PCB層：一

電極材料：蝕刻銅、銀、碳、氧化銦錫（ITO）

電極基板：PCB、FPCB、塑料薄膜、玻璃

面板材料：

塑料、玻璃、復合材料、涂漆表面（低顆粒密度金屬

油漆可能）

面板厚度：最多12 mm玻璃，6 mm塑料（取決于電極尺寸和Cs）

關鍵敏感度：可通過電容器設置（Cs）

接口：數字輸出，高有效

防潮性：基于硬件設計和固件調整提高了耐濕性

工作電壓：1.8V–5.5V；1.8 V時為17μA（典型值）

包裝：符合RoHS的6針SOT23-6

符合RoHS標準的8針UDFN/USON

信號處理：自校準、自動漂移補償、噪聲過濾

持續時間無限長

專利：QTouch?（專利電荷轉移法）、心跳（監測設備運行狀況）

封裝：SOT23-6

應用

控制面板

消費類電器

接近傳感器應用

玩具

照明控制器

機械開關或按鈕

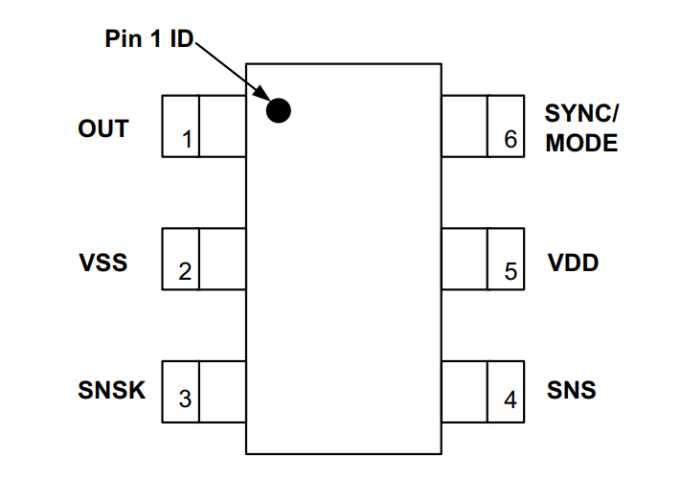

引腳圖

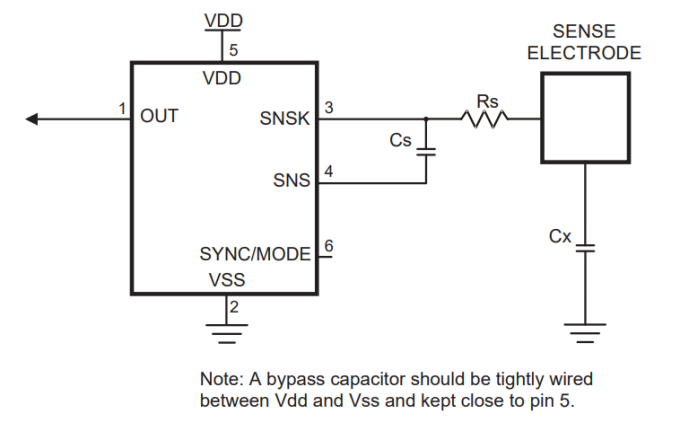

基本電路配置圖
