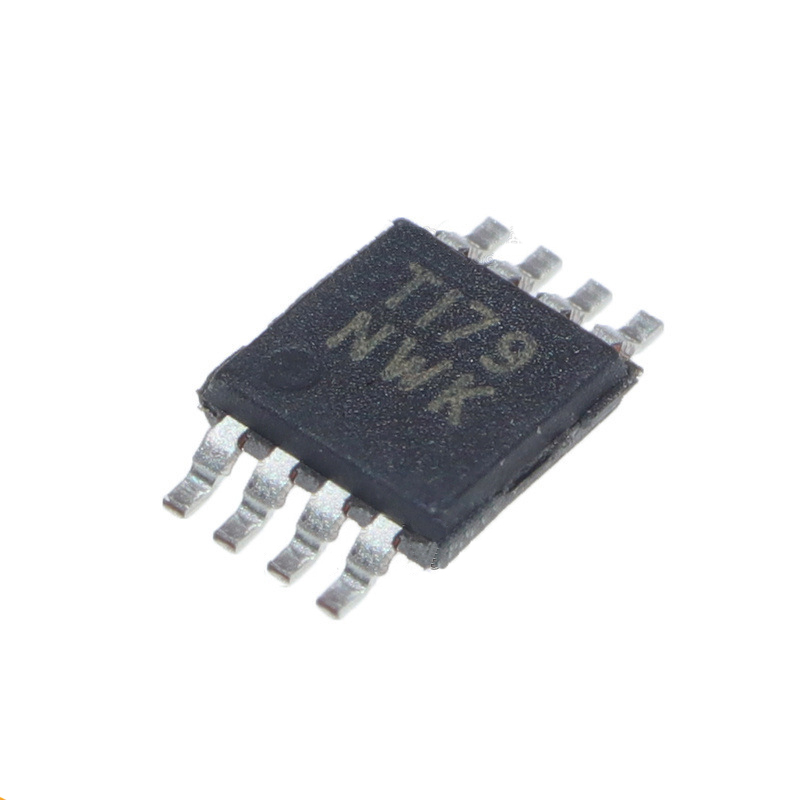

德州儀器SN65HVD3085EDGK接口芯片的工作原理、參數、應用以及引腳圖
德州儀器SN65HVD3085EDGK設備是為RS-485數據總線網絡設計的半雙工收發器。它們由5V電源供電，完全符合TIA/EIA-485A標準。通過控制過渡時間，這些設備適用于通過雙絞線傳輸數據。SN65HVD3085EDGK設備針對高達200kbps的信令速率進行了優化。SN65HVD3085EDGK適用于高達1Mbps的數據傳輸。
SN65HVD3085EDGK被設計為在非常低的供電電流下工作，通常為0.3mA，不包括負載。當處于非活動關閉模式時，電源電流降至幾納安，使這些設備非常適合功率敏感應用。
SN65HVD3085EDGK設備的寬共模范圍和高ESD保護級別使其適用于要求苛刻的應用，如電表網絡、逆變器、電信機架上的狀態/命令信號、有線機箱互連和工業自動化網絡，在這些應用中，噪聲容限至關重要。這些器件與SN75176的行業標準封裝相匹配。通電復位電路將輸出保持在高阻抗狀態，直到電源電壓穩定。熱關機功能可保護設備免受系統故障條件造成的損壞。SN65HVD3085EDGK的特點是在?40°C至85°C的空氣溫度下運行。
特征
提供小型MSOP-8封裝
滿足或超過的要求
TIA/EIA?485A標準
低靜態功率
?0.3 mA有源模式
?1 nA關閉模式
1/8單元負載--總線上最多256個節點
母線引腳ESD保護高達15 kV
行業標準SN75176足跡
故障保護接收器
（總線開路、總線短路、總線空閑）
應用
電能表網絡
電機控制
電源逆變器
工業自動化
樓宇自動化網絡
電池供電的應用
電信設備

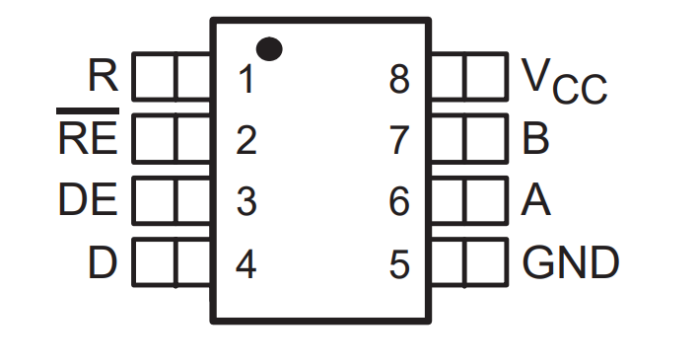

引腳圖

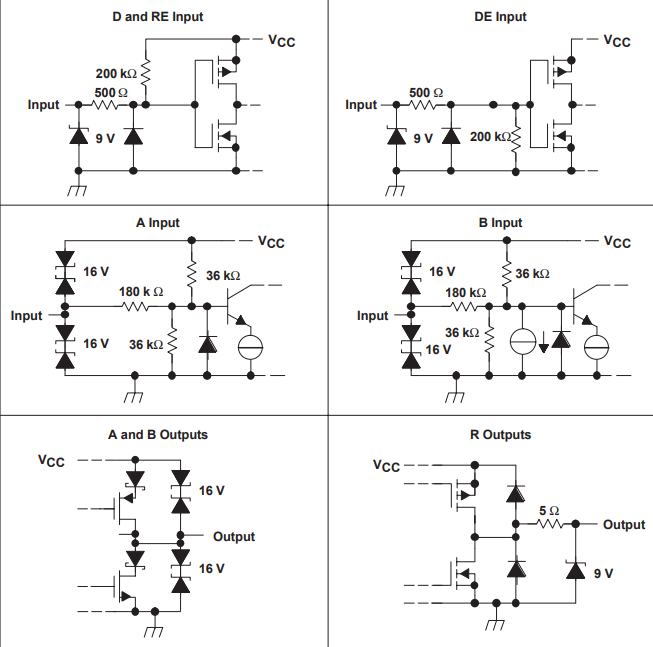

等效輸入和輸出示意圖
