AD7680是一款16位、快速、低功耗、逐次逼近型ADC， 采用2.5 V至5.5 V單電源供電，最高吞吐量可達100 kSPS。 該器件內置一個低噪聲、寬帶寬采樣保持放大器，可處理7 MHz以上的輸入頻率。轉換過程和數據采集過程通過CS和串行時鐘進行控制，從而為器件與微處理器或DSP接口創造了條件。 輸入信號在CS的下降沿進行采樣，而轉換同時在此處啟動。 該器件無流水線延遲。

AD7860采用先進的設計技術，可在高吞吐量的情況下實現極低的功耗。 基準電壓從VDD獲得， 從而為ADC提供了最寬的動態輸入范圍， 因此，其模擬輸入范圍為0至VDD。 轉換速率取決于SCLK頻率。

優勢和特點

高吞吐速率： 100 kSPS

額定電壓 VDDof 2.5 V 至 5.25 V

低功耗:
3 mW（典型值、100 kSPS、2.5 V電源）
-3.9 mW（典型值、100 kSPS、3 V電源）
16.7 mW（典型值、100 kSPS、5 V電源）

寬輸入帶寬： 信噪比：86 dB（10 kHz輸入頻率）

靈活的功耗/串行時鐘速度管理

無流水線延遲

高速串行接口：SPI?/QSPI?/μWire/DSP兼容

待機模式： 0.5 μA（最大值）

6引腳SOT-23和8引腳MSOP封裝

應用

過程控制

電池供電系統：
個人數字助理
醫療儀器
移動通信

遠程數據采集系統

高速調制解調器

光敏元件

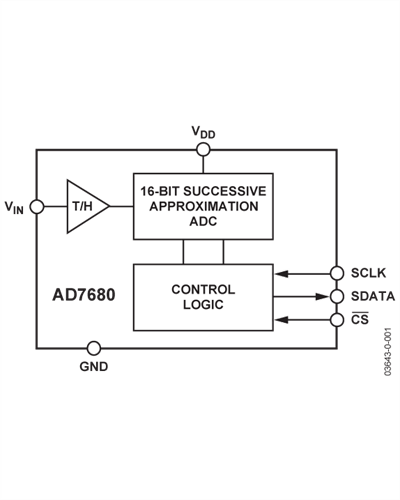

功能框圖

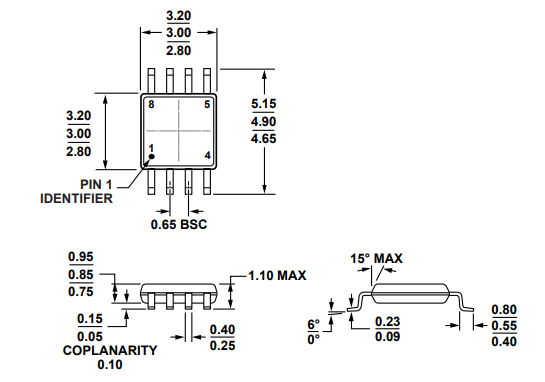

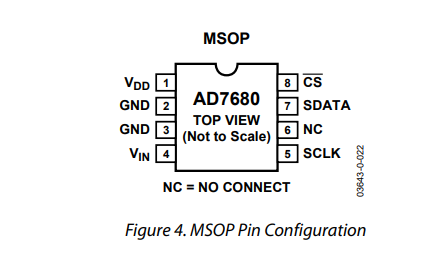

引腳封裝

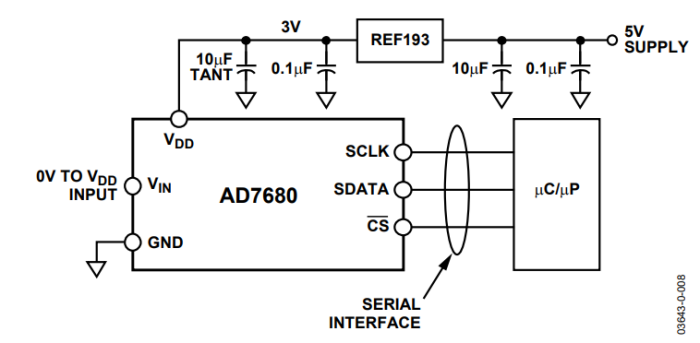

典型連接圖
