一文讀懂賽普拉斯CYPD3175-24LQXQ USB芯片的工作原理、特性和應用電路圖

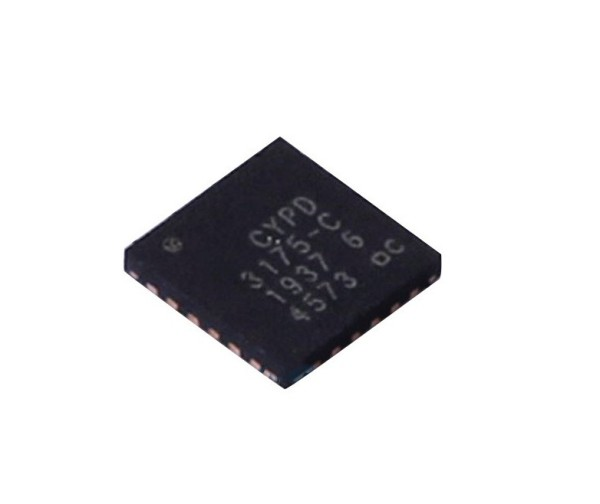

CYPD3175-24LQXQ是賽普拉斯Cypress推出的一款USB Type-C控制器芯片，其技術參數和應用如下。
技術參數：
– 支持USB Type-C和USB Power Delivery 3.0標準
– 支持USB Type-C Alt Mode，可實現視頻輸出、數據傳輸?shù)裙δ?br/>– 支持高達100W的USB Power Delivery充電功率
– 集成了ARM Cortex-M0處理器，可實現自定義應用程序
– 支持多種安全功能，包括認證、加密、數字簽名等
應用：
– 筆記本電腦、平板電腦、智能手機等移動設備
– 顯示器、投影儀、電視等視頻輸出設備
– 充電器、電源適配器等充電設備
– USB Type-C集線器、轉接器等外設
總之，CYPD3175-24LQXQ是一款功能強大、應用廣泛的USB Type-C控制器芯片，可為各種移動設備和外設提供高效、安全的USB Type-C連接和充電解決方案。

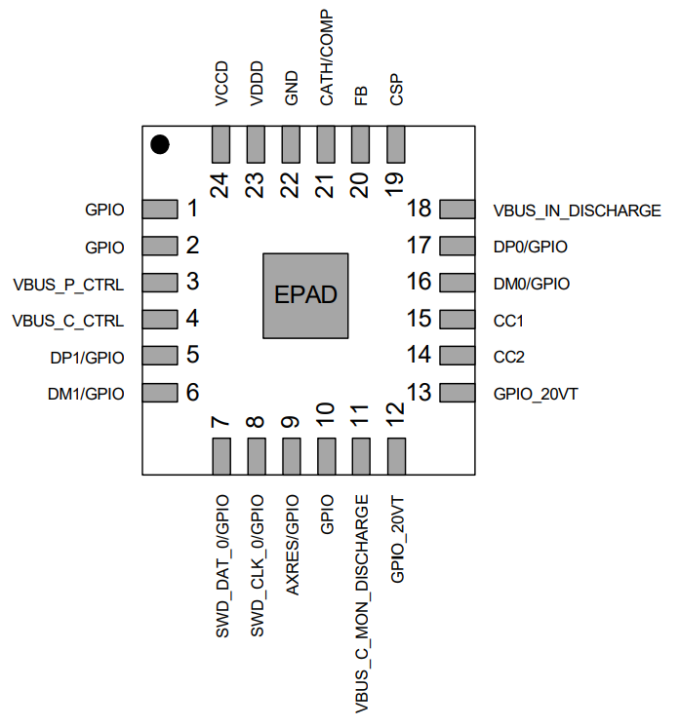

引腳

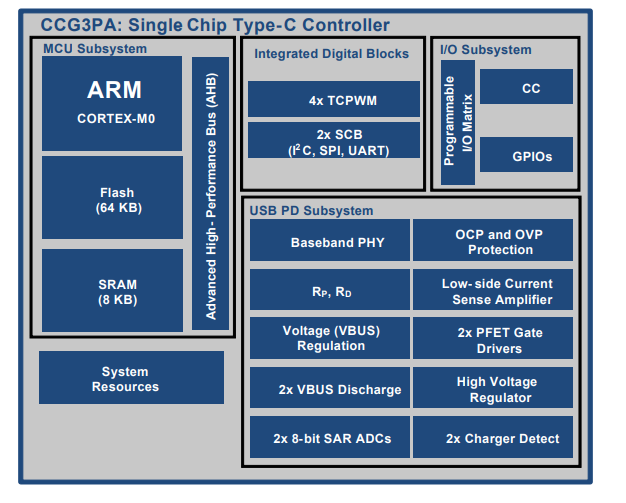

邏輯框圖

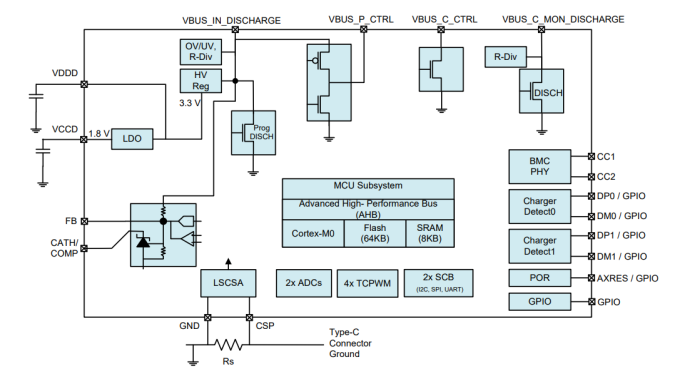

功能框圖

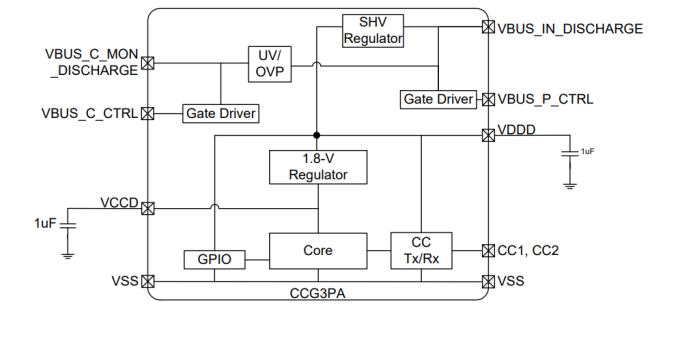

電力系統需求框圖

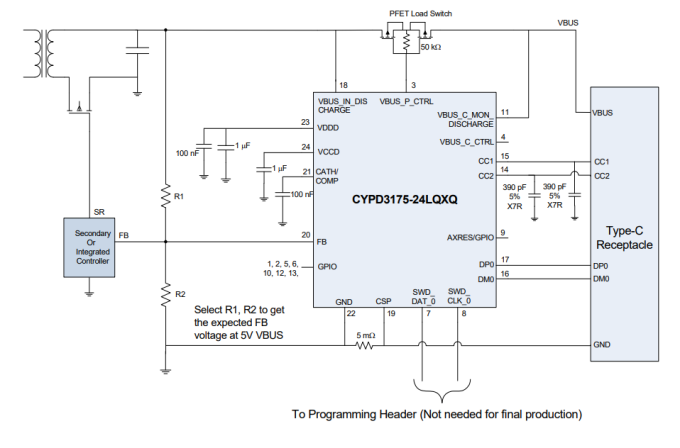

典型應用圖
