單片機芯片德州儀器MSPM0G3507的相關知識和工作原理
今天聊一顆TI的單片機芯片MSPM0G3507，功能豐富，綜合性價比不錯，分享一下相關知識。
MSPM0G3507系列具有不同的版本，是一款低成本的ARM32bit M0+單片機，內部集成內存保護單元，主頻最高支持到80Mhz，工作溫度也可以達到-40到125度，可以覆蓋絕大多數工作溫度范圍，除了工業級，該芯片還有車規級可以選擇，今天我們主要以工業級來介紹一下。
這可芯片電源供電范圍支持1.62V到3.6V，針對這一電壓等級，大部分場景也就是應用在3.3V系統中了，對比MXP系列的可以兼容3.3V和5V系統的單片機，有一定劣勢。如果都是3.3V系統，則要考慮成本等其它因素了。
芯片內部集成了128K的flash，具有ECC功能，還集成12位的ADC和DAC，集成通用放大器和溫度傳感器采集等功能。在低功耗方面也表現出色，可以多種工作模式運行，以滿足不同場景下低功耗水平的用戶，支持運行，睡眠，停止，待機和關斷模式，關斷模式下最低電流消耗僅78nA，且支持IO功能喚醒，芯片的時鐘源也可以從內部或者外部提供，比較靈活。
在通信接口方面，最高支持4個uart，2個IIC，2個SPI和2個CAN(兼容CAN FD)，SWD接口也最小化了IO調試的數量，而且對于不同的場合，有28/32/48/64pin的封裝，可以應用在電機控制，小家電，醫療，工業，電力和車規等不同場合。
在芯片的IO配置方面，類似于A核pinmux工具，廠商提供了SYSconfig配置工具，可以用于配置IO功能和初始化代碼，對于開發人員非常友好。
芯片還集成很多提高運行效率的內部模塊，如PMU，對外部VDD進行監測，并且對芯片不同工作模式進行電壓的調節，穩定運行。集成的DMA可以直接實現數據在把不同的存儲地址直接傳輸而不需要CPU內核干預，這樣可以提高數據傳輸效率，降低CPU負荷。值得注意的是，芯片還提供了一系列數學加速器(MATHACL)，可以利用硬件加速數學函數的處理，來提高系統整體的運算能力和效率。下面是支持的幾種加速處理的函數：?
正弦/余弦 (SINCOS)
? 反正切 (ATAN2)
? 平方根 (SQRT)? 除法 (DIV)?
與 32 位結果相乘 (MPY32)?
對 32 位結果進行平方 (SQUARE32)?
與 64 位結果相乘 (MPY64)?
對 64 位結果進行平方 (SQUARE64)?
乘法累加 (MAC)?
平方累加 (SAC)
這些都是這顆芯片的亮點功能。
我們看一下64pin芯片的封裝,有自己設計封裝的小伙伴可以參考。

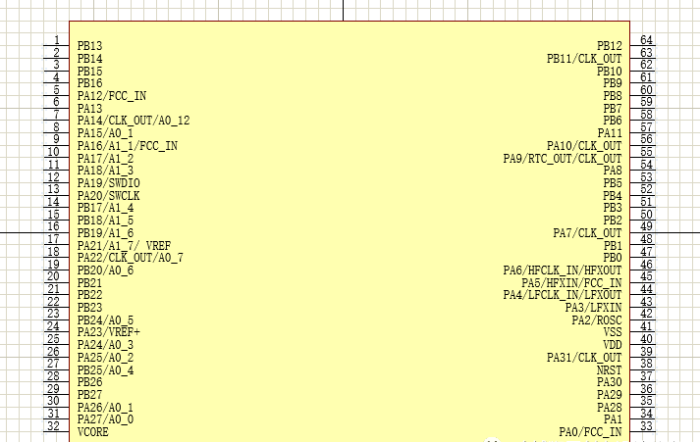

原理圖封裝：

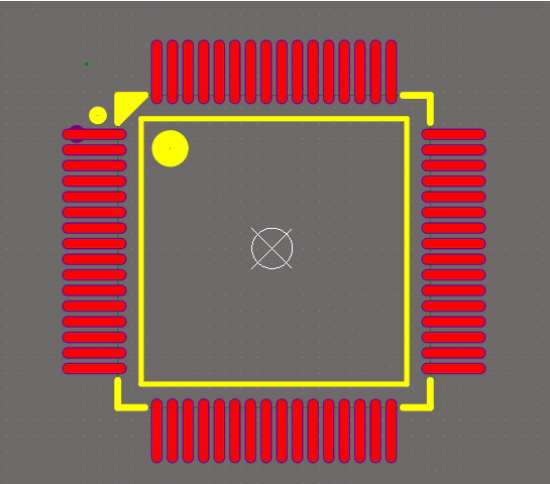

PCB封裝：
最后提醒大家在layout時，主義電源去耦電容靠近芯片放置，外部晶振靠近芯片放置，晶振下方不要走線。
