一文讀懂ARK方舟微DMZ1520E直接給MCU供電的工作原理
ARK方舟微DMZ1520E
目前常見的MCU的工作電壓大多為2.7V～5.5V，在高輸入電壓供電的應用里，MCU的供電大多使用耗盡型MOSFET+LDO的方案。

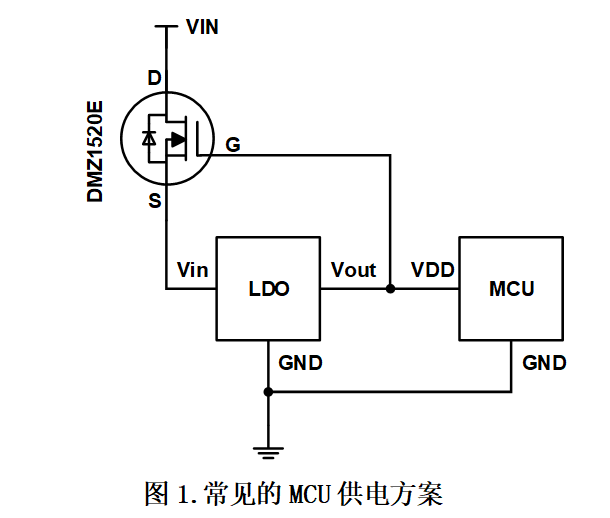

如圖1電路所示，使用耐壓值為150V的DMZ1520E搭配LDO給MCU提供精確的供電電壓。同時，為進一步簡化電路和節約成本，也可以僅使用DMZ1520E直接給MCU供電。

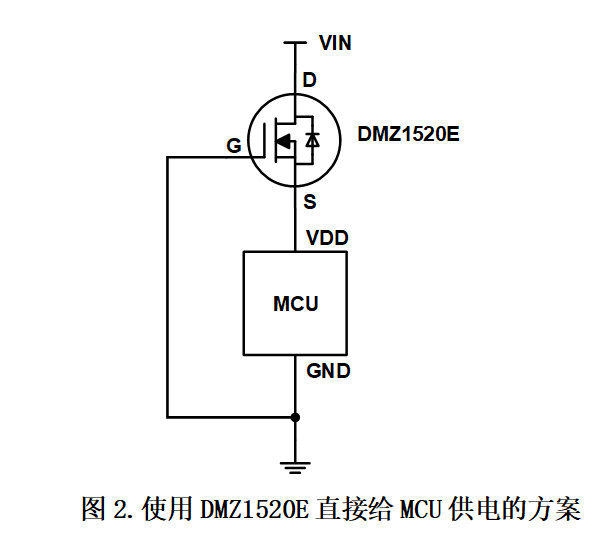

如圖2電路所示，在1mA～5mA的工作電流條件下，DMZ1520E的輸出電壓(VDD電壓)約為3.5V。
如圖2電路所示，僅使用1顆DMZ1520E，就能給工作電壓為2.7V～5.5V的MCU穩定供電，同時為MCU提供瞬態浪涌保護。
圖2電路特點如下：
(1)DMZ1520E的工作電壓最高為150V，可直接工作于高輸入電壓條件下。
(2)DMZ1520E既能夠穩定的給MCU供電，又能夠為MCU提供良好的瞬態浪涌保護。
(3)DMZ1520E可靠性高，穩定性好，電路結構簡單，可有效節約成本。

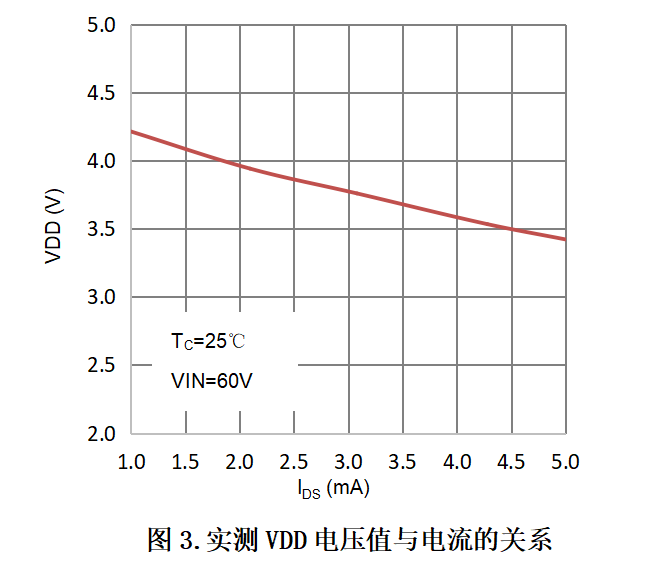

通常MCU的工作電流約為1mA～5mA，因此在該條件下使用典型的DMZ1520E樣品按照圖2電路進行測試，測得VDD電壓值與電流的關系如圖3所示。

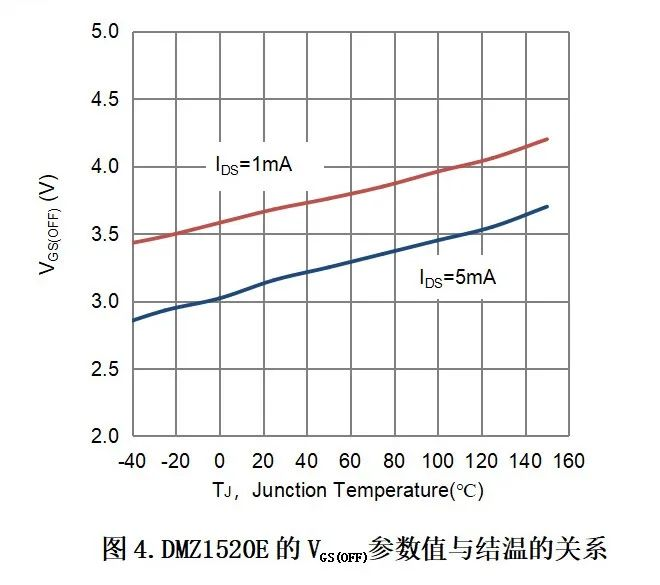

此外，該VDD電壓值與DMZ1520E的閾值電壓參數VGS(OFF)相關，典型DMZ1520E樣品的VGS(OFF)參數值隨結溫的變化關系如圖4所示。

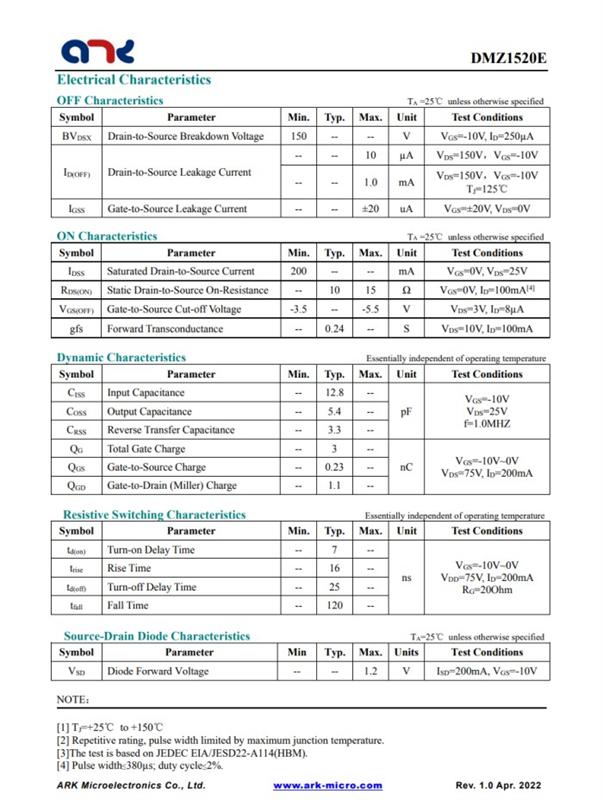

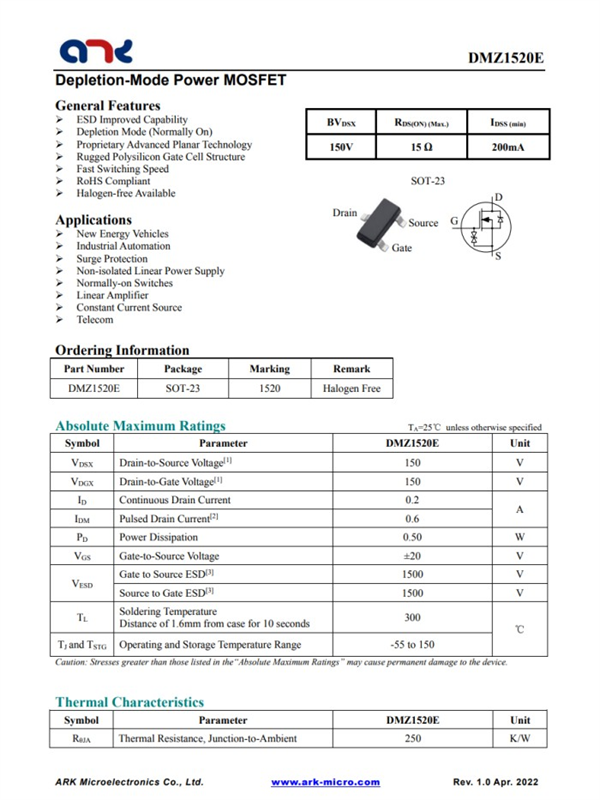

DMZ1520E 數據手冊
