MAX4460/MAX4461/MAX4462儀表放大器具有高精密、低功耗、以及優異的增益帶寬積。專有的設計技術使這些器件具有地檢測能力、超低輸入電流以及增強的共模抑制性能。這些滿擺幅輸出的儀表放大器具有固定或可調增益，可以通過一個引腳選擇關斷模式，或為輸出電壓設定一個外部參考點(參見完整數據資料中的Ordering Information和Selector Guide)。

MAX4460具有可調增益，以地作為參考電壓。MAX4461具有固定增益，分別為1、10、100，同樣以地作為參考電壓，并具有邏輯控制的關斷模式。MAX4462具有固定增益，分別為1、10、100，并有一個參考輸入引腳(REF)。REF設置零差分輸入時的輸出電壓，允許在單電源應用時處理雙極性信號。

MAX4460/MAX4461/MAX4462具有高阻抗輸入，特別適合于差分小信號電壓。MAX4461/MAX4462的增益由制造廠微調在1、10或100 (后綴分別為U、T和H)，精度達±0.1%。MAX4460/MAX4461/MAX4462的典型失調為100μV。所有器件的增益帶寬積為2.5MHz。

這些放大器工作在2.85V至5.25V單電源下，靜態電流僅700μA (MAX4461關斷時靜態電流低于1μA)。MAX4462也可以工作在雙電源下。MAX4460/MAX4461/MAX4462采用節省空間的6引腳SOT23封裝和TDFN封裝，比同類競爭產品要小。

應用

電池供電醫療設備

差分電壓放大

工業過程控制

低噪聲麥克風前置放大器

精密低端電流檢測

應變儀放大器

變送器接口

優勢和特點

細小的6引腳SOT23封裝和TDFN封裝

輸入對電源負端敏感

1pA (典型)輸入偏置電流

輸入失調電壓100μV

滿擺幅輸出

工作在2.85V至5.25V單電源

700μA電源電流

±0.1%增益誤差

2.5MHz增益帶寬積

等效輸入噪聲18nV

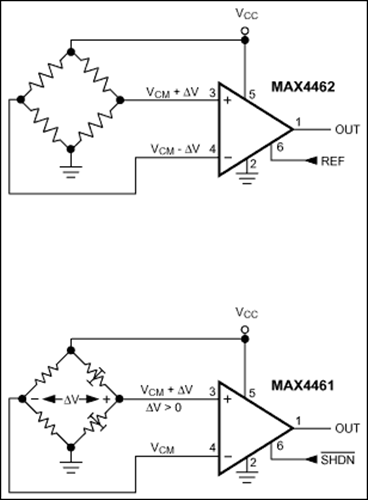

典型應用電路

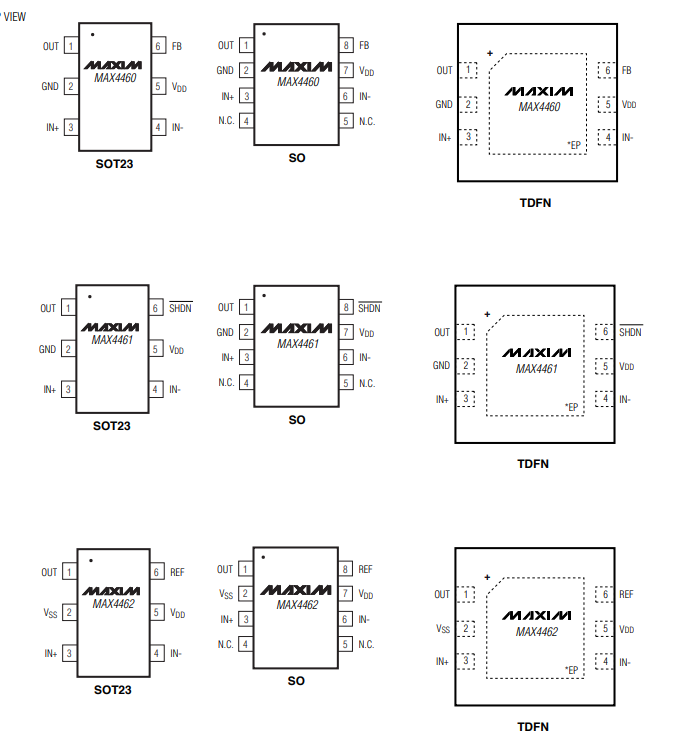

引腳

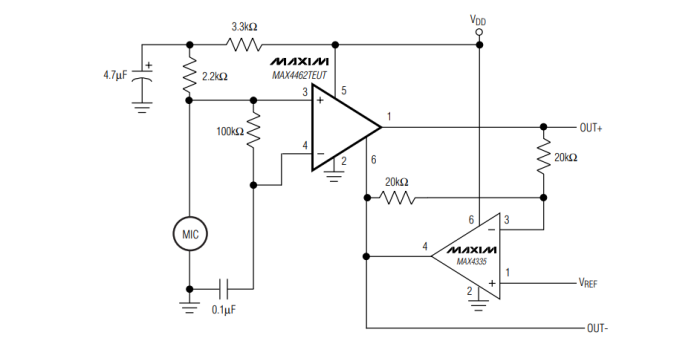

差分輸入/輸出麥克風放大器電路圖
