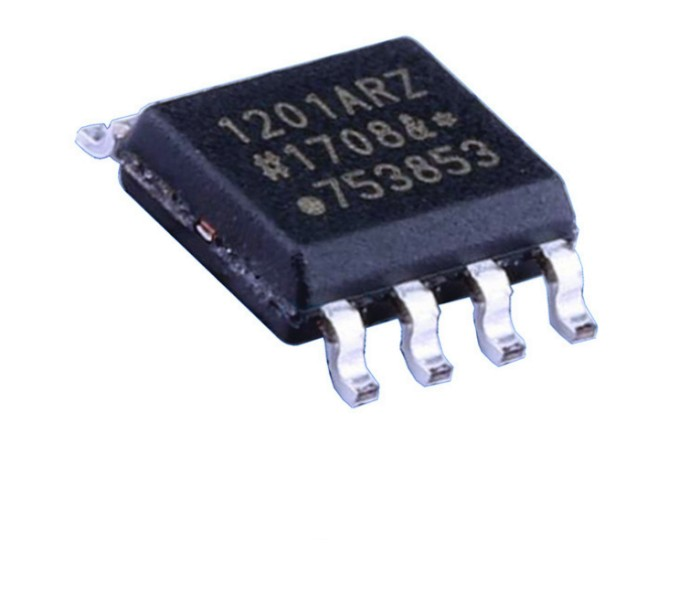

特性+工作原理+應用，一文讀懂ADI亞德諾ADUM1201ARZ數字隔離器
ADUM1201ARZ是采用1/1通道方向性的雙通道數字隔離器，其基于ADI公司iCoupler?技術。 這些隔離器件將高速CMOS與單芯片變壓器技術融為一體，具有優于光耦合器等替代器件的出色性能特征。
iCoupler器件不用LED和光電二極管，因而不存在一般與光耦合器相關的設計困難。 簡單的iCoupler數字接口和穩定的性能特征，可消除光耦合器通常具有的電流傳輸比不確定、非線性傳遞函數以及溫度和使用壽命影響等問題。 這些iCoupler產品不需要外部驅動器和其它分立器件。 此外，在信號數據速率相當的情況下，iCoupler器件的功耗只有光耦合器的1/10至1/6。
ADuM120x產品系列隔離器提供兩個獨立的隔離通道，支持多種通道配置和數據速率。 兩款器件均可采用2.7 V至5.5 V電源電壓工作，與低壓系統兼容，并且能夠跨越隔離柵實現電壓轉換功能。 此外，ADuM120x具有低脈沖寬度失真（CR級小于3 ns）和嚴格的通道間匹配（CR級小于3 ns）特性。 與其它光耦合器不同，ADuM120x 隔離器具有已取得專利的刷新特性，可確保不存在輸入邏輯轉換時及上電/關斷條件下的直流正確性。
ADuM1200W和ADuM1201W均為汽車應用級產品，已通過AEC-Q100認證，工作溫度可達125 ℃。
應用
尺寸至關重要的多通道隔離
SPI接口/數據轉換器隔離
RS-232/RS-422/RS-485收發器隔離
數字現場總線隔離
混合動力汽車、電池監控器和電機驅動
優勢和特點
8引腳窄體SOIC封裝，符合RoHS標準
低功耗工作
雙向通信
3 V/5 V電平轉換
工作溫度最高可達： 125 °C
高數據速率： dc至25 Mbps (NRZ)
精密時序特性
高共模瞬變抗擾度： >25 kV/μs
汽車應用版本已通過AEC-Q100認證

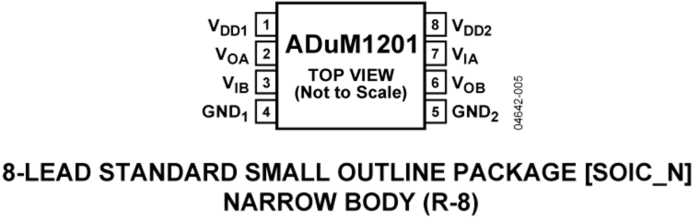

ADUM1201ARZ引腳

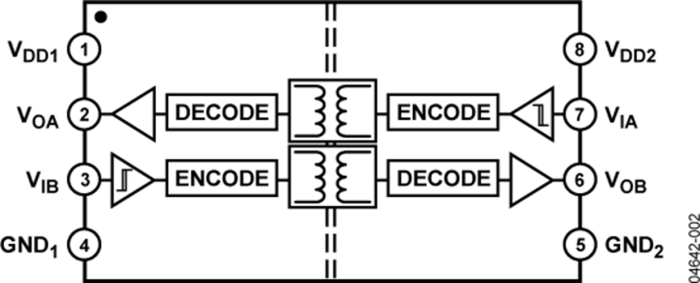

ADUM1201ARZ功能框圖
如有采購需求可通過聯系客服：4008-622-911或關注我司獲取芯片產品規格書或芯片樣品測試（樣品測試：終端廠家專享，需提供公司信息）最終解釋權歸我司所有。
