一文讀懂AP2005SPER DC-DC電源芯片——CHIPOWN芯朋微代理商永芯易
AP2005SPER是電流模式 DC-DC 升壓轉換器。它是內 置 0.05? 功率 MOSFET 的 PWM 電路使轉換器高 效率。內部補償電路也減少多達 6 個外部器件。 誤差放大器的同相輸入端連接到一個精準的 0.6V 基準電壓。內部軟啟動功能，可降低浪涌電流。 AP2005SPER適應于 SOP8-PP 封裝，為應用領域節省 PCB 空間。
AP2005SPER應用
充電器
液晶顯示器
數碼相機
手持設備
便攜產品
AP2005SPER特性
可調輸出到9V
內部固定PWM頻率：1MHz
反饋參考電壓精度：0.6V (±2%)
內部集成0.05?，4.5A，12V功率MOSFET
關機電流：0.1μA
過溫保護
過壓保護
可調過流保護：0.7A~ 4.5A
封裝SOP8-PP

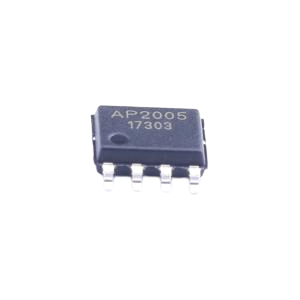

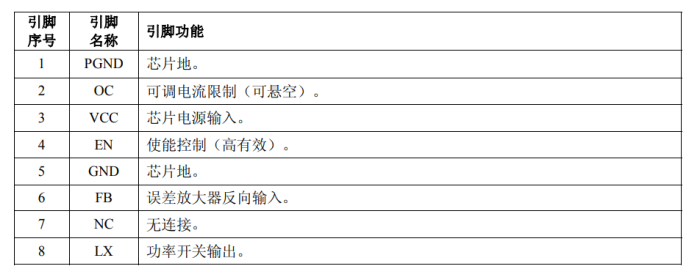

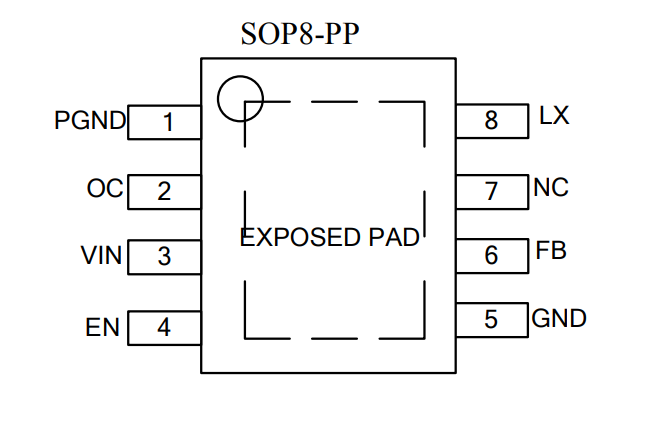

引腳和引腳功能

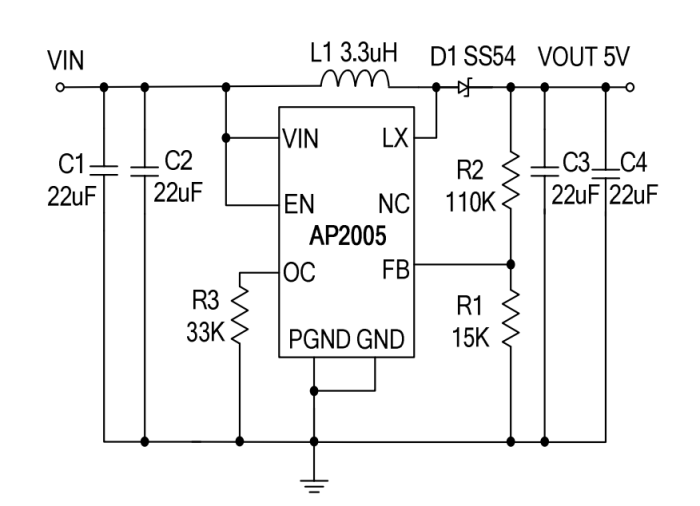

典型應用電路圖

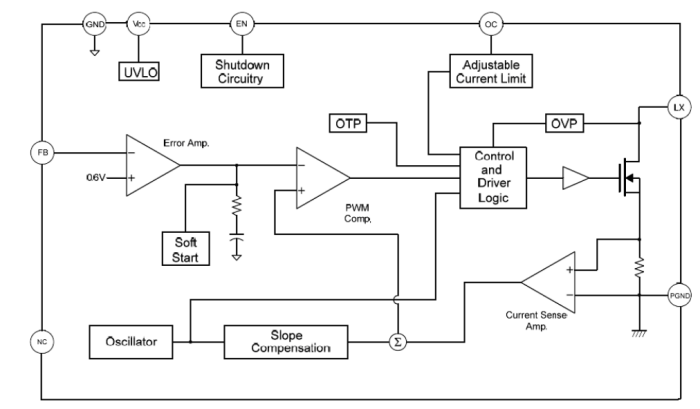

方框圖
