參數+工作原理+引腳配置 ，一文搞懂NXP恩智浦NTS0304E電壓電平轉換器

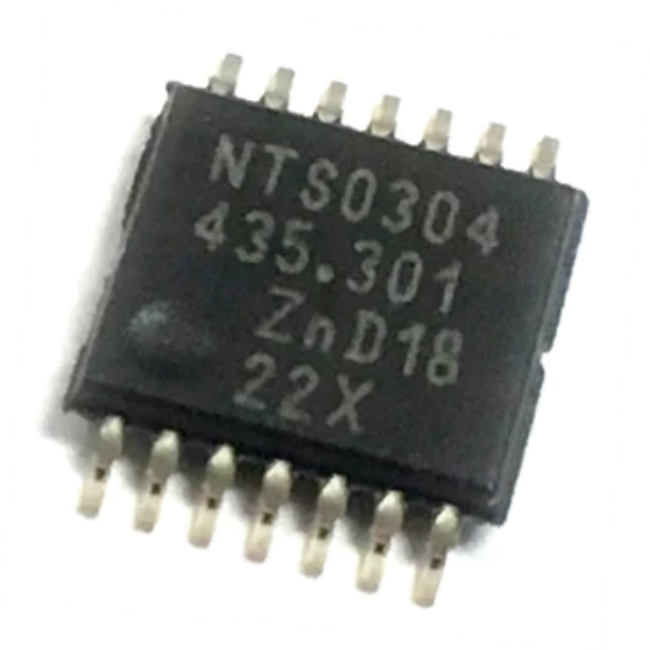

NTS0304E是帶自動方向感應的4位雙電源轉換收發器，支持雙向電壓電平轉換。該器件具有8個1位輸入輸出端口(A和B)、一個輸出使能輸入(OE)和兩個電源引腳(VCC(A)和VCC(B))。VCC(A)可以由介于0.95 V至3.6 V之間的任何電壓供電，VCC(B)可以由介于1.65 V至5.5 V之間的任何電壓供電，這使得此器件適用于任何電壓節點(0.95 V、1.2 V、1.8 V、2.5 V、3.3 V和5.0 V)之間的轉換。引腳A和OE引用至VCC(A)，引腳B引用至VCC(B)。引腳OE處的低電平使輸出呈現高阻抗關斷狀態。
NTS0304E特征
寬電源電壓范圍：
VCC(A): 0.95 V至3.6 V，VCC(B): 1.65 V至5.5 V
無需電源排序
最大數據速率
開漏：2 Mbps
推挽：20 Mbps
更長的單觸發脈沖，用于驅動更大的容性負載，同時大大減少振鈴和過沖
A側輸入可接受高達3.6 V的電壓
B側輸入可接受高達5.5 V的電壓
ESD防護：
IEC 61000-4-2 Class 4, 8 kV接頭用于B側端口
兩個端口的HBM JESD22-A114E 2類均超過2000 V
兩個端口的CDM JESD22-C101E均超過1000 V
根據JESD 78B II類 ，鎖存性能超過100 mA
封裝方式：TSSOP14和WLCSP12
額定溫度范圍：-40 °C至+125 °C
NTS0304E應用
I2C/SMBus, UART
GPIO

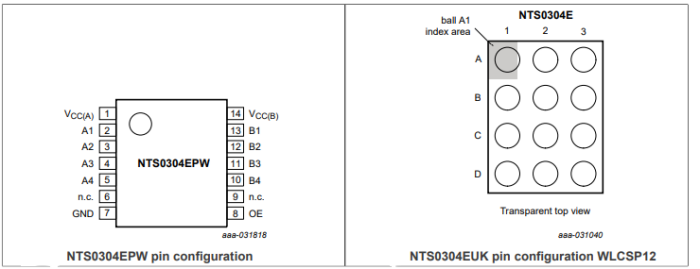

引腳

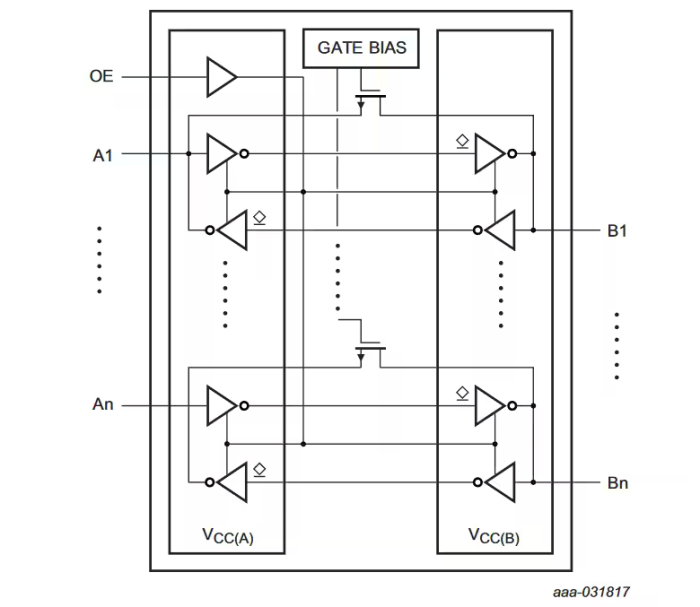

方框圖

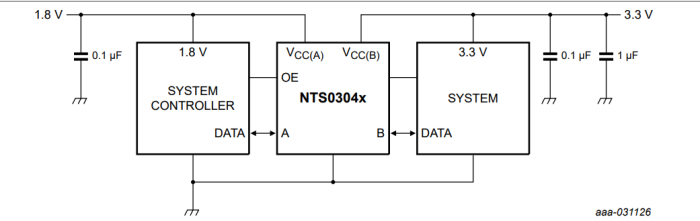

工作電路
