工作原理+參數+應用，一文了解INFINEON英飛凌IHW20N135R5 IGBT單管

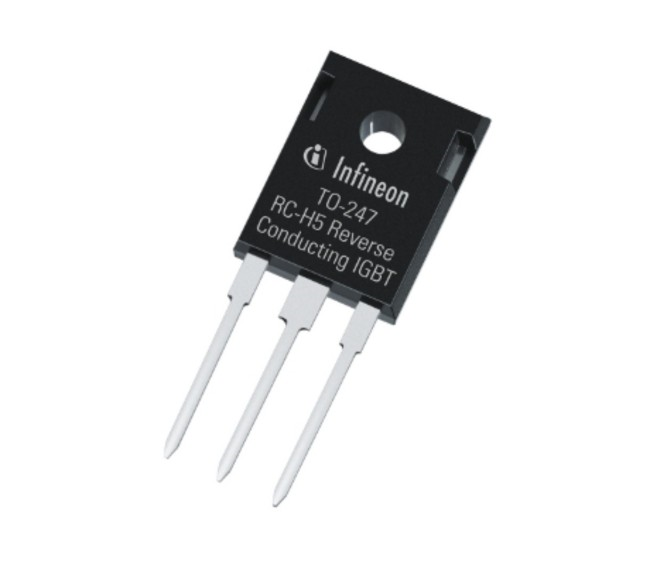

在TO-247封裝中具有單片集成反向?qū)щ姸O管的反向?qū)щ奟5 1350 V，20 A RC-H5 IGBT已針對感應烹飪應用的苛刻要求進行了優化。1350 V RC-H5 IGBT采用單片集成二極管，非常適合軟開關應用，如感應烹飪爐和逆變微波爐，但也適用于需要一些硬開關功能的設計。RC-H5 IGBT補充了上一代反向?qū)↖GBT，并擴展了RC-H系列的性能領先地位，專注于系統效率和可靠性。
IHW20N135R5特征
開關損耗減少幅度高達20％
超低通態損耗
啟動電流峰值降低10％
Tj(max) = 175°C
低 EMI 的軟電流關斷波形
更高的阻斷電壓 VBR（min）= 1350
IHW20N135R5優勢
開關頻率增加
減少功率損耗
更好的熱管理，可提高可靠性
更低的 EMI 濾波要求
降低系統成本
針對峰值電流的最高可靠性
IHW20N135R5應用領域
變頻微波爐
電磁爐電路設計
感應電飯煲電路設計
IHW20N135R5參數

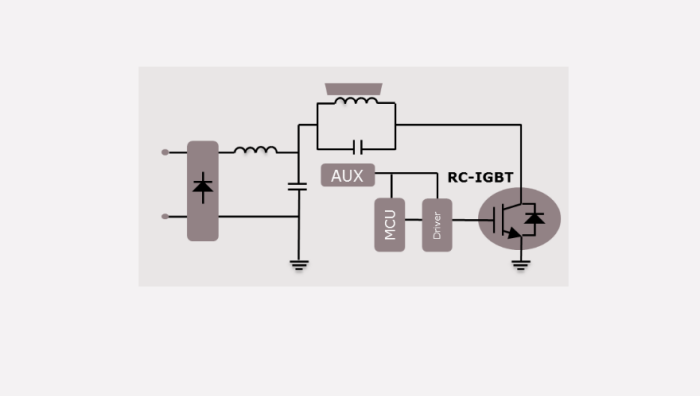

應用圖
封裝
推薦產品+
相關推薦
-
-
兆易創新國產GD32F103RCT6微控制器MCU的引腳功能
兆易創新GD32F103RCT6是一款由GigaDevice推出的針對嵌入式應用的32位ARMCortex-M3微控制器。它是一款性價比高、功能豐富的微控制器，集成了強大的處理能力和豐富的外設接口，適用于廣泛的應用領域。引腳功能是GD32F103RCT6的重要組成部分，決定了該芯片的外圍設備接口和功能擴展。下面將詳細介紹兆易創新GD32F103RCT6的引腳功能。兆易創新GD32F103RCT6共有64個引腳，分為7個不同的類別，分別是：供電引腳、全雙工通信引腳、SPI接口引腳、I2C接口引腳、定時器/計數器引腳、中斷引腳和通用GPIO引腳。供電引腳部分包括3個引腳，分別是VDD、VDDA和VSS。VDD是芯片的正電源引腳，供給芯片的數字電源；VDDA是模擬電源引腳，供給芯片的模擬電源；VSS是地引腳，連接到系統的地線。全雙工通信引腳部分包括5個引腳，分別是USART1的TXD、RXD引腳，USART3的TXD、RXD引腳和USART2的TXD、RXD引腳。這些引腳支持串行通信協議，如UART通信和LIN總線通信。SPI接口引腳部分包括4個引腳，分別是SPI1的NSS、SCK、MISO和MOSI引腳。這些引腳用于串行外設接口（SPI），可以與其他SPI設備進行通信，實現高速數據傳輸。I2C接口引腳部分包括5個引腳，分別是I2C1的SCL、SDA引腳和I2C2的SCL、SDA引腳以及I2C3的SCL引腳。這些引腳用于I2C通信，支持多個設備之間的串行數據傳輸。定時器/計數器引腳部分包括12個引腳，分別是TIM1的CH1、CH2、CH3、CH4引腳，TIM2的CH1、CH2、CH3、CH4引腳，TIM3的CH1、CH2、CH3、CH4引腳。這些引腳用于連接定時器/計數器模塊，可以執行各種定時、計數和PWM輸出功能。中斷引腳部分包括16個引腳，分別是EXTI0-EXTI15引腳。這些引腳用于外部中斷事件的觸發，可以與外部設備連接，實現中斷響應功能。通用GPIO引腳部分包括16個引腳，標記為GPIOA-GPIOI引腳。這些引腳可以用于輸入/輸出功能，可以連接到其他外設或外部器件，實現數據交換和控制。綜上所述，GD32F103RCT6引腳功能豐富多樣，可以滿足不同的應用需求。無論是通信接口、定時器功能還是IO控制，都有相應的引腳可供使用。用戶可以通過配置這些引腳，實現與其他外設的連接和控制，進而實現豐富的功能和靈活的應用。GD32F103RCT6引腳功能的多樣性和靈活性使得該芯片在多個領域得到廣泛應用。例如，它可以應用于工業自動化領域的機器人控制、傳感器數據采集和處理；在智能家居領域可以用于家電控制、智能燈光控制等；在醫療設備方面可以用于生命體征檢測、醫療設備監測等。由于引腳功能的多樣性，GD32F103RCT6也可以用于物聯網設備、智能交通和智能農業等領域。在使用GD32F103RCT6時，用戶需要根據具體的應用需求，合理配置引腳功能，并參考相關的用戶手冊和開發工具，以確保正確使用引腳并獲得最佳的性能和功能實現。同時，也要注意引腳電氣特性、外部設備的連接方式和選型等因素，以保證系統的穩定性和可靠性。總之，GD32F103RCT6引腳功能的豐富多樣使得它成為嵌入式應用中的一款優秀微控制器。通過合理配置和使用引腳功能，用戶可以實現各種不同的功能和應用，滿足不同領域的需求。在今后的發展中，GD32F103RCT6很可能會得到更廣泛的應用和推廣。
-
-
一文讀懂英飛凌IR2183SPBF柵極驅動IC的優缺點、參數、應用和引腳封裝圖
Infineon(英飛凌)的型號IR2183SPBF屬于柵極驅動IC，是高電壓，高速功率MOSFET和IGBT驅動器，具有獨立的高側和低側參考輸出通道。專有的HVIC和閂鎖免疫CMOS技術使堅固的整體結構。邏輯輸入兼容標準CMOS或LSTTL輸出，低至3.3V邏輯。輸出驅動器具有高脈沖電流緩沖級，設計用于最小的驅動器交叉?zhèn)鲗?dǎo)。浮動通道可用于驅動高側配置的n通道功率MOSFET或IGBT，其工作電壓可達600V。英飛凌IR2183SPBF的功能特點1、高集成度：IR2183SPBF集成了兩個獨立的高/低側驅動器，可同時控制上下兩個MOSFET，適用于控制半橋或全橋拓?fù)洹?、強大的驅動能力：IR2183SPBF采用專利的高/低側驅動技術，能夠提供高峰值和持續電流驅動能力，有效地控制和驅動功率MOSFET。3、優秀的電路保護功能：IR2183SPBF具備過流保護、過壓保護和短路保護等電路保護功能，保護電路免受故障和意外情況的損害。4、高速響應和準確的時間控制：IR2183SPBF具有快速的開關速度和精確的時間控制能力，可實現高效的功率轉換，并減少能量損耗。5、低功耗設計：IR2183SPBF采用低功耗設計，能夠有效降低功耗，提高系統的能效性能。英飛凌IR2183SPBF的中文參數品牌：Infineon(英飛凌)產品分類：柵極驅動IC封裝：8-SOIC包裝：管電壓-供電：10V~20V工作溫度：-40°C~150°C(TJ)安裝類型：表面貼裝型基本產品編號：IR2183HTSUS：8542.39.0001驅動配置：半橋通道類型：獨立式驅動器數：2柵極類型：IGBT，N溝道MOSFET邏輯電壓-VIL，VIH：0.8V，2.7V電流-峰值輸出(灌入，拉出)：1.9A，2.3A輸入類型：反相，非反相上升/下降時間(典型值)：40ns，20ns高壓側電壓-最 大值(自舉)：600V產品應用：汽車級英飛凌IR2183SPBF的應用領域IIR2183SPBF是一款高性能IGBT驅動器，其主要應用領域如下：電源管理：該驅動器適用于電源管理系統中的IGBT開關，例如開關電源、逆變器、電機驅動器等，以保證高效的能量轉換和穩定的電源輸出。汽車電子：IR2183SPBF可應用于汽車電子系統中的IGBT驅動，例如電動車逆變器、電動汽車充電樁、電機控制等。醫療設備：該驅動器適用于醫療設備中的IGBT開關，例如醫療成像設備、激光器、醫療器械控制等。工業自動化：IR2183SPBF可廣泛用于控制和驅動工業自動化系統中的IGBT開關，例如變頻器、伺服驅動器、電機控制等。可再生能源：IR2183SPBF可以用于驅動太陽能逆變器、風能逆變器等可再生能源系統中的IGBT開關，實現能量的轉換和控制。英飛凌IR2183SPBF的引腳封裝圖英飛凌IR2183SPBF的功能方框圖
