ME3116 是一款內部集成了 MOSFET 的異步整流降壓型 穩壓器。它在很寬的輸入電壓范圍內（4.75V-40V）能夠提供 高達 1A 的負載能力。 ME3116 系統采用 PWM 控制模式，具有很好的瞬態響應 和逐周期限流功能。同時，在輕載條件下系統自動切換到 PFM 模式，保證較高的輕載效率。 ME3116 內置功率管具有較低的 RDSON (典型值為 0.9Ω)，典型情況下效率高達 90% 。它內置了軟啟動和環路 補償，以及 550K 固定工作頻率，保證了產品性能的同時也大 幅度降低了產品應用所需的外圍器件。 ME3116 還具有過熱關斷、輸入欠壓保護、BS 欠壓保護 和短路保護。

應用信息

ME3116在正常工作狀態下有相應的功能電路對芯片進行保護。溫度保護模塊會對結溫實時監測，在溫度接近極 限值的情況下會關閉芯片防止損壞。輸入欠壓鎖定功能可以有效防止在低于正常工作電壓情況下開啟芯片。功率管的 柵極驅動欠壓鎖定保證驅動MOSFET柵極電壓足夠高。同時，ME3116也具有較低的關斷電流，典型情況下近似為 0.7uA。

特點

反饋端基準電壓 0.8V

輸入電壓范圍 4.75V to 40V

輸出電流高達 1A

工作頻率 550KHZ

最大效率 90%

PWM和PFM模式自動切換

較低的關斷消耗 IQ =0.7 μA （典型）

短路保護

內置軟啟動

內置補償

應用場合

● 電池供電設備

● 工業級分立式電源

● 便攜媒體設備

● 便攜手持設備

封裝形式

● 6-pin SOT23-6

典型應用圖

產品型號說明

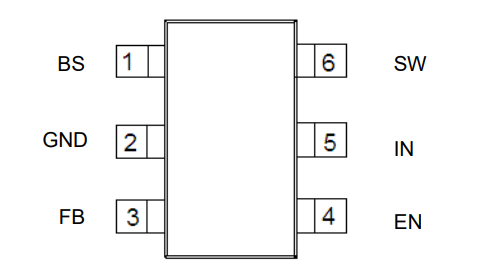

產品腳位圖

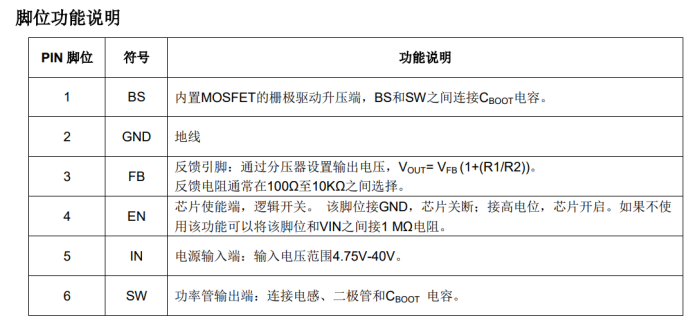

腳位功能說明

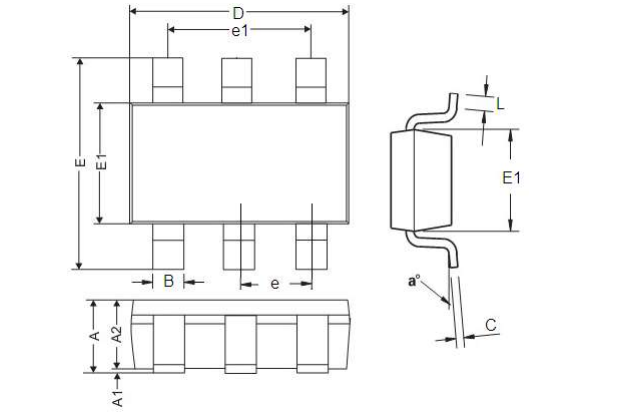

封裝

功能框圖
