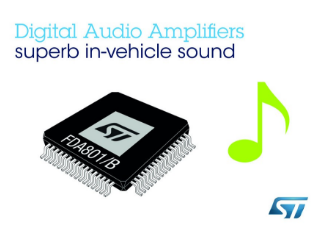

ST意法半導體生產的FDA801是一款第二代四通道D類功率放大器芯片配備數字輸入功能，可把數字音頻源直接轉換成高品質的音頻信號，并使音樂環繞整個車廂。數字輸入音頻信號不受GSM噪聲干擾，還可提高音質、節省器件成本、簡化系統設計，專門用于汽車應用。

得益于所使用的技術，可以將高性能D/a轉換器與D級強大的MOSFET輸出集成在一起，以獲得與標準AB級相比的卓越效率。

集成的D/A轉換器可以達到卓越的性能（110 dB的S/N比和108 dB的動態范圍）。反饋回路包括輸出L-C低通濾波器，允許獨立于電感器和電容器質量的卓越頻率響應線性度和較低失真。

FDA801可通過I2C總線接口進行完全配置，并集成了專門用于汽車應用的完整診斷陣列。由于采用了包含EMI發射的解決方案，該設備將與調諧器一起用于標準的單個DIN車載收音機盒中。

此外，FDA801能夠在低至6V的電源下工作，從而支持最新的低電壓（“入門級”）汽車制造商規范。

FDA801采用上部外露焊墊（Exposed Pad Up）LQFP64封裝，可以安裝高效散熱器。

主要技術特性：

1、115dB的信噪比（SNR, Signal to Noise Ratio）；110dB的動態范圍（dynamic range）；

2、 簡化的數字輸入功能，無需外部數模轉換器和外部退耦電容，從而避免了潛在DC失調問題；

3、比標準D類功率放大器節能40%以上的能源；

4、數字阻抗計（DIM, Digital Impedance Meter）：FDA801B可自動識別所連揚聲器的幅度和相位，通過數字總線（I2C）傳遞信號 ；

5、內部24位數模轉換器，噪聲極低的線性驅動器和功率放大模式，可確保優異的音質表現；

6、先進的按需診斷功能，通過可配置的參數讓每個通道獨立執行AC或DC診斷；

7、能夠驅動最低1歐姆的負載，讓設計人員靈活地選擇理想的揚聲器。

應用領域

車載信息娛樂系統（IVI）

方框圖

封裝引腳

技術說明

除簡化電路設計外，數字輸入功能及外部反饋拓撲使功率放大器的頻響不受負載阻抗和輸出濾波器設計的影響，這讓設計人員能夠輕松升級音響系統，并在同一個產品平臺上開發多款不同的產品，無需完全重新設計放大器。不像模擬輸入的D類功率放大器芯片，FDA801既可用于音響主機，又可用于音箱擴音功率放大器，這歸功于新產品優異的降噪性能、低開關干擾及低耗散功率，并準許使用更小的散熱器。
