ST意法半導體TSV771運算放大器的介紹、封裝引腳、及應用領域
ST意法半導體TSV771單20MHz帶寬低偏置(200μV)運放是單位增益穩定的放大器，工作范圍為2.0V至5.5V單電源。軌對軌(5V)輸入級和10.5V/μs的轉換速率使TSV771成為低側電流測量的理想選擇。200 μ V最大輸入電壓輔助的高精度允許精確放大小幅度輸入信號。

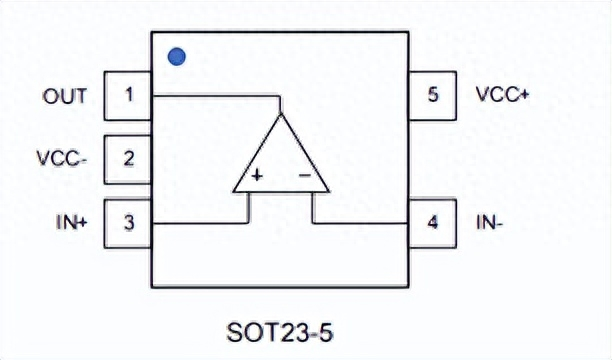

TSV771封裝引腳圖
TSV771應用領域
高帶寬低側和高側電流傳感
光電二極管放大器
A/D轉換器輸入緩沖器
太陽能系統的電源管理
汽車高帶寬信號調理
活躍的過濾器
TSV771特性
20MHz增益帶寬積，單位增益穩定
典型輸入偏置電壓50μV，最大輸入偏置電壓200μV
2pA典型輸入偏置電流
7 nv /√赫茲噪音
13V/μs回轉速率
寬2.0V至5.5V供電電壓范圍
軌對軌的輸入和輸出
4kV HBM ESD公差
輸入共模范圍包括低軌
-40°C至+125°C擴展溫度范圍
汽車級版本
測量精度幾乎不受噪聲或輸入偏置電流的影響
高頻信號調理
SOT23-5封裝
相關推薦
-
-

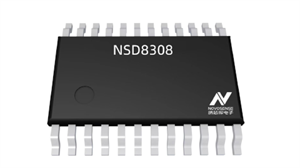

特征+工作原理+應用場景，一文了解納芯微NSD8308-Q1HTSXR驅動芯片
