ADI亞德諾MAX77857系列產品的應用和電路圖
ADI亞德諾的MAX77857 產品是一款高效、高性能升降壓轉換器，適用于需要寬輸入電壓范圍（2.5V 至 16V）的系統。它具有 7A 開關電流，在降壓模式和升壓模式下可分別提供高達 6A 和 4A 的輸出電流（升壓比 ≤ 1.3）。它以 PWM 模式運行，并自動執行 SKIP 模式以提高輕負載效率。
使用內部反饋電阻時，默認輸出電壓為 5V。使用外部反饋電阻時，還可將默認輸出電壓配置為 3V 和 15V 之間的任意值。輸出電壓可通過 I2C 串行接口動態調節（參見輸出電壓配置部分）。
SEL 引腳允許通過單個外部電阻對四個不同的 I2C 接口從機地址、四個不同的開關限流閾值，以及選擇外部或內部反饋電阻進行編程設置。根據不同的開關限流閾值，可使用針對特定應用進行優化的外形小巧的外部組件。使用外部反饋電阻可實現更寬的輸出電壓范圍，并在啟動時提供自定義的輸出電壓。
I2C 串行接口是可選接口，支持動態控制輸出電壓、輸出電壓變化擺率、開關限流閾值、開關頻率和強制 PWM 工作模式。I2C 編程設置優先于 RSEL解碼設置。
MAX77857 采用 2.83mm x 2.03mm、35 引腳/31 引腳晶圓級封裝 (WLP) 和 3.5mm x 3.5mm、16 引腳倒裝芯片 QFN 封裝 (FC2QFN)。
MAX77857應用電路圖
MAX77857引腳圖
應用
USB 供電 (USB-PD) OTG
Qualcomm?Quick ChargeTM
USB VBUS電源和 DRP（雙重角色電源）端口
數碼單反相機、數碼單反相機鏡頭
顯示屏電源
多達 3 節電池的鋰離子電池應用
筆記本電腦、平板電腦
相關推薦
-
-
芯片采購需要注意那些問題，如何做一名合格的芯片采購？
芯片采購需要注意那些問題，如何做一名合格的芯片采購？在當今科技高速發展的時代，芯片采購成為許多企業和個人不可或缺的一環。然而，不少人在芯片采購過程中遇到了各種問題。本文將重點介紹芯片采購時需要注意的問題，并為您提供成為一名合格芯片采購者的建議。首先，芯片采購中最重要的一點是選擇合適的供應商。合格的供應商能夠提供質量穩定、性能優越的芯片產品。在選擇供應商時，您可以通過以下幾點進行評估：一是供應商的信譽和口碑。可以通過查閱供應商的在線評價、客戶反饋以及行業認可等渠道了解供應商的信譽情況。二是供應商的技術實力。一個有實力的供應商通常具備先進的生產設備和研發團隊，能夠及時適配市場需求，提供高品質的芯片產品。三是供應商的售后服務。合格的供應商會提供全面的售后支持，包括技術咨詢、產品保修等，確保您在使用過程中能夠得到及時的幫助和支持。除了選擇合適的供應商，芯片采購還需要注重以下幾個方面：一是明確需求。在進行芯片采購前，要充分了解自己的需求，包括芯片類型、性能要求、使用場景等。只有明確需求，才能夠找到最適合的芯片產品。二是合理預算。芯片采購涉及到成本和價格的問題，要根據自身情況進行合理預算，并對供應商的報價進行比較和分析。三是了解市場動態。芯片行業更新換代迅速，了解市場動態對芯片采購至關重要。可以通過關注行業新聞、參加行業展會等方式，了解最新的技術發展和產品趨勢。最后，要成為一名合格的芯片采購者，需要具備持續學*和積累經驗的意識。芯片技術日新月異，只有不斷學*，才能夠跟上時代潮流，選擇到更優質的芯片產品。綜上所述，芯片采購是一項需要謹慎對待的重要任務。選擇合適的供應商、明確需求、合理預算以及持續學*都是成為一名合格芯片采購者的關鍵。希望本文的介紹能夠對您在芯片采購過程中提供幫助。如果您有IC芯片采購需求可以聯系我司了解芯片規格、芯片價格。
-
-

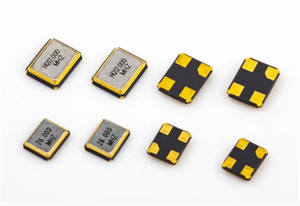

單片機晶振的工作原理和作用是什么？
