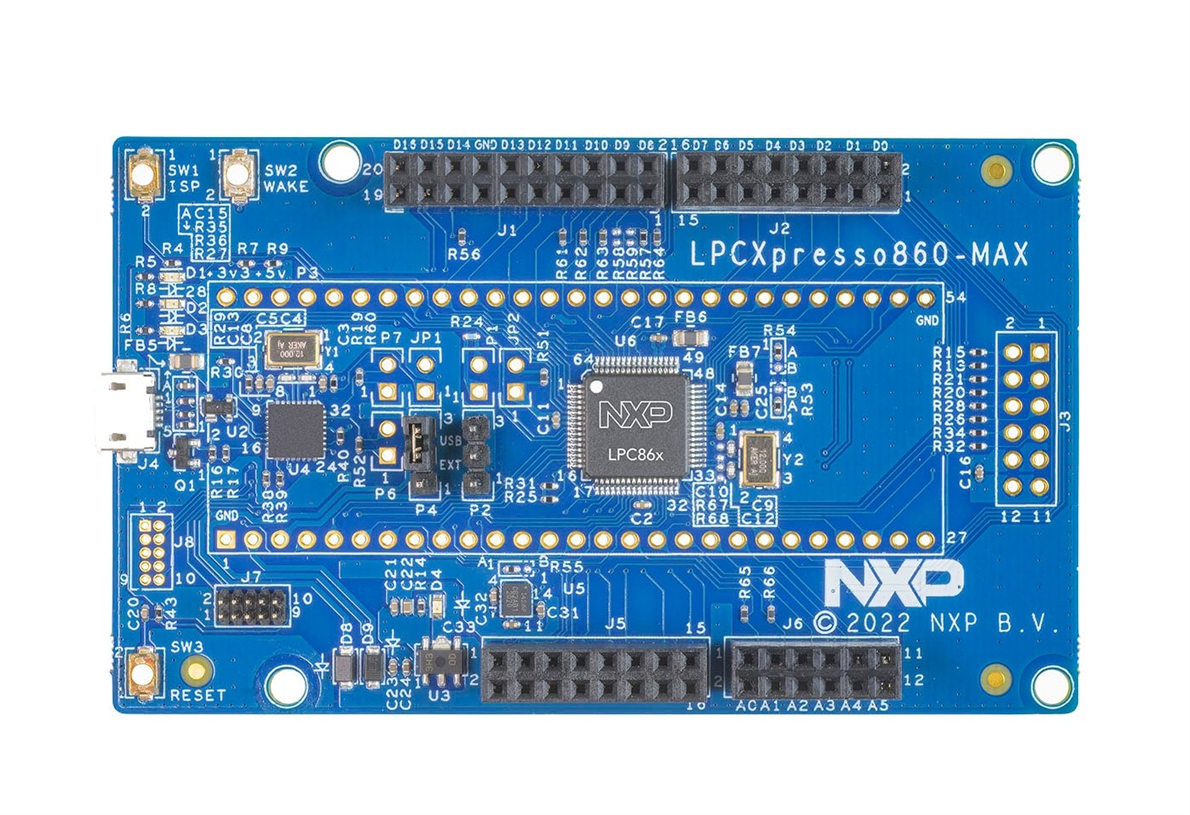

探索NXP恩智浦LPC860系列: 基于Arm Cortex-M0+的低成本32位MCU
NXP恩智浦LPC860是一款基于Arm Cortex-M0+的低成本32位MCU，專為工業和物聯網應用設計。LPC860工作頻率高達60MHz，提供64KB Flash存儲器和8KB SRAM。該系列配備功耗優化的內核，采用流行的小規格封裝，單獨的電源軌可支持電平移動。
LPC860的配套外設包括一個CRC引擎、I2C總線接口、I3C總線接口、多達三個USART、兩個SPI接口、一個多速率定時器、自喚醒定時器、兩個具有硬件死區時間插入和正交解碼的FlexTimer、一個12位ADC、一個模擬比較器、功能可通過開關矩陣配置的I/O端口、一個輸入模式匹配引擎和多達54個通用I/O引腳。
LPC860受到MCUXpresso生態系統的支持，其中包括SDK、IDE選項以及安全配置和配置工具，可幫助加快開發速度。

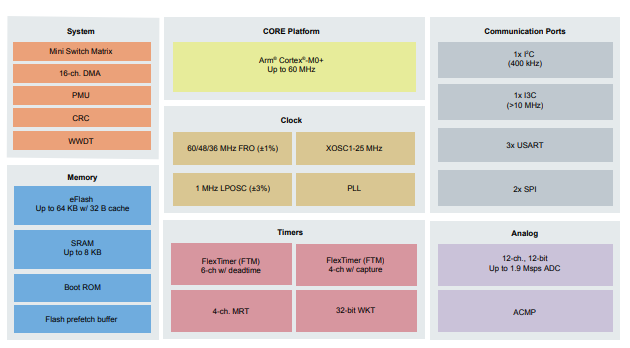

一、LPC86xMCU框圖
二、特性
三、應用領域
汽車電子
電池管理系統(BMS)
網關
工業控制
智能照明
樓宇安全
電機驅動器
智能家居
智能音箱
游戲配件
玩具和棋盤游戲
