ST意法半導體的GaN驅動器集成了電流隔離，具有出色的安全性和可靠性

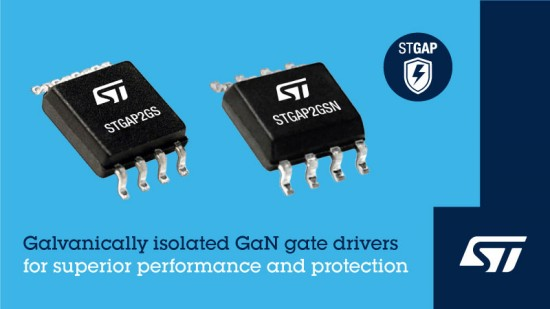

ST意法半導體首款用于氮化鎵(GaN)晶體管的電流隔離柵極驅動器STGAP2GS在要求出色的寬帶隙效率、強大的安全性和電氣保護的應用中，調整尺寸和物料成本。
單通道驅動器可以連接到最高1200V的高壓供電軌，對于STGAP2GSN窄體版本，可以連接到1700V的高壓供電軌，并提供最高15V的柵極驅動電壓。該驅動器能夠向連接的GaN晶體管提供高達3A的吸電流和源電流，確保在高工作頻率下嚴格控制開關轉換。
隔離柵上的傳播延遲極小，僅為45ns，因此STGAP2GS可確保快速動態響應。此外，整個溫度范圍內100V/ns的dV/dt瞬態抗擾度可防止不必要的晶體管柵極變化。STGAP2GS提供獨立的吸電流和源電流引腳，可輕松調整柵極驅動操作和性能。
STGAP2GS驅動器無需分立器件來提供光隔離，因此可以在各種消費電子和工業應用中輕松采用高效、穩定的GaN技術。其中包括計算機服務器、工廠自動化設備、電機驅動器、太陽能和風能系統、家用電器、家用風扇和無線充電器中的電源。
除了集成電流隔離，該驅動器還具有內置系統保護功能，包括針對GaN技術優化的熱關斷和欠壓閉鎖(UVLO)，以確保可靠性和耐用性。
兩個演示板EVSTGAP2GS和EVSTGAP2GSN，將標準STGAP2GS和窄STGAP2GSN與ST的Sgt 120 r 65 al 75mω、650V增強型GaN晶體管相結合，幫助用戶評估驅動器的性能。
這STGAP2GS采用SO-8寬體封裝，而STGAP2GSNSO-8窄版現已上市
相關推薦
-
-
MAXIM美信MAX77787芯片的功能框圖、參數特點和引腳圖配置圖
MAXIM美信公司生產的MAX77787是一款集成USB Type-C?CC檢測和反向升壓功能的獨立3.15A充電器。通過電阻可輕松配置快速充電電流和端接電壓。該IC的輸入電壓范圍為4.5V至13.4V，最大輸入限流為3A。該IC還實現了自適應輸入電流限制(AICL)功能，通過降低輸入電流來調節輸入電壓，以防止薄弱的適配器出現電壓崩潰或折返。IC上的USB Type-C配置通道(CC)檢測引腳可實現自動USB Type-C電源檢測和輸入限流配置，只要插入USB插座，無需任何軟件控制。該IC還集成了使用D+和D-引腳的BC1.2和專用適配器檢測功能。該IC提供高達5.1V/1.5A且可通過ENBST引腳使能的反向升壓功能，還提供可通過ENBST和STBY引腳組合使能的BYP反向升壓功能。STAT引腳指示充電狀態，而INOKB引腳指示有效的輸入電壓。通過拉低CHGENB引腳，可停止充電。該IC配備Smart Power Selector?和電池真關斷FET以控制電池的充電和放電或在發生故障時將電池隔離。該IC支持符合JEITA標準的鋰離子電池。它還具有另一種選項，支持不符合JEITA標準的LiFePO4電池。該IC采用2.758mm x 2.758mm、0.4mm間距、6 x 6晶圓級封裝(WLP)，使其適合低成本PCB裝配。MAX77787引腳圖MAX77787框圖MAX77787應用電路圖MAX77787優勢和特點保護高達16V最大輸入工作電壓：13.4V最大充電電流：3.15A6A放電電流保護無需固件或通信介入集成CC檢測，支持USB Type-C集成BC1.2檢測，支持傳統SDP、DCP、CDP和DCD超時集成USB檢測，支持常見的專有充電器類型自動輸入限流配置帶自適應輸入限流(AICL)的輸入電壓調節5.1V、1.5A OTG模式和BYP反向升壓安全充電安全定時器包含NTC熱敏電阻監測器，符合JEITA要求熱關斷所有功能通過引腳控制可通過電阻配置快速充電電流/輸入限流/端接電壓ENBST引腳使能和禁用反向升壓STAT引腳指示充電狀態INOKB引腳指示輸入電源正常CHGENB引腳使能和禁用充電功能STBY引腳支持掛起模式THM引腳監控熱敏電阻集成電源路徑集成電池真關斷FET2.758mm x 2.758mm、6 x 6 WLP封裝MAX77787應用移動銷售點(mPOS)終端便攜式醫療設備無線耳機GPS可穿戴設備的充電盒移動電源移動路由器如果您需要了解MAXIM美信相關產品的數據手冊、規格書、價格、樣品測試請聯系我們：4008-622-911。
-
-

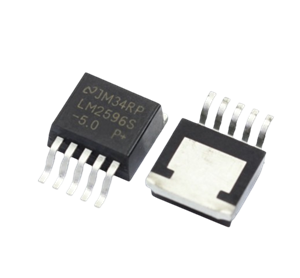

德州儀器LM2596S-5.0開關穩壓器的工作原理、特征、應用以及引腳圖
