升壓芯片：讓電壓飆升的小芯片！
讓電壓飆升的小芯片——升壓芯片
升壓芯片，是一種能夠將輸入電壓升高至一定電壓輸出的電子元件。那么，它的主要工作原理和方式是什么呢？接下來，讓我們一起來了解一下。
一、主要工作原理
升壓芯片的主要工作原理是基于電感耦合原理實現的。當輸入電壓施加在電感上時，電感會將電能儲存起來。而當電感上的電流突然中斷時，電感中的電能就會通過電容器放電，從而產生高電壓輸出。
二、工作方式
升壓芯片的工作方式有兩種：開關型和線性型。
1.開關型升壓芯片
開關型升壓芯片是通過開關管的開關來調整電感中電流的變化，從而改變輸出電壓的大小。開關型升壓芯片具有高效、可靠、小巧等優點，常用于電子產品的供電系統中。
2.線性型升壓芯片
線性型升壓芯片是通過放大器的放大作用來提高輸入電壓，從而實現輸出電壓的升高。線性型升壓芯片的特點是穩定可靠，輸出電壓精度高，但效率較低。
升壓芯片作為電子產品中不可或缺的元件，在各類電子設備中都有廣泛的應用。了解其工作原理和方式，可以更好地理解它的作用和優缺點，從而更好地進行應用和設計。
相關推薦
-
-
意法半導體STM32H750IBT6微控制器的優缺點、參數、應用和引腳封裝圖
ST(意法半導體)生產的型號STM32H750IBT6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達480 MHz。Cortex?-M7內核具有浮點單元(FPU)，支持Arm?雙精度(符合IEEE 754)和單精度數據處理指令和數據類型。STM32H750xB設備支持全套DSP指令和內存保護單元(MPU)，以增強應用程序的安全性。STM32H750IBT6包含高速嵌入式存儲器，具有128KB的閃存、最多1MB的RAM(包括192 KB的TCM RAM、最多864 KB的用戶SRAM和4 KB的備份SRAM)，以及連接到APB總線、AHB總線、2x32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連。STM32H750IBT6提供三個ADC、兩個DAC、兩個超低功耗比較器、一個低功耗RTC、一個高分辨率計時器、12個通用16位計時器、兩個用于電機控制的PWM計時器、五個低功耗計時器、一個真隨機數發生器(RNG)和一個加密加速單元。該設備支持用于外部∑-Δ調制器(DFSDM)的四個數字濾波器。它們還具有標準和高級通信接口。STM32H750IBT6的中文參數品牌：ST(意法半導體)產品分類：32位MCU系列：STM32H7安裝類型：表面貼裝封裝/外殼：LQFP176工作溫度：-40℃~+85℃接口：CANbus, EBI/EMI, Ethernet, I2C, IrDA, LINbus, MDIO, MMC/SD/SDIO, QSPI, SAI, SPDIF, SPI, SWPMI, UART/USART, USB OTG零件狀態：ActiveCPU內核：ARM Cortex-M7主頻速度(Max)：480MHzI/O數：140程序空間容量：128KB程序空間類型：閃存工作電壓(范圍)：1.62V~3.6V內存RAM容量：1x8MB內核規格：32BitSTM32H750IBT6的功能特點1、高性能：搭載Cortex-M7內核，主頻高達480MHz，運算能力強大，可高效處理復雜的任務和算法。2、大容量存儲器：具有128KB的SRAM，1MB的Flash存儲器，可存儲大量的程序代碼和數據。3、多種接口：支持多種常用接口，如USB、UART、SPI、I2C等，方便與其他外部設備進行通信和連接。4、豐富的外設：內置多個模擬和數字外設，包括DMA控制器、定時器、ADC、DAC等，以滿足不同應用需求。5、強大的圖形處理能力：內置Chrom-ART加速器和LCD-TFT控制器，可支持高性能的圖形顯示和用戶界面。6、低功耗設計：具有智能電源管理和低功耗模式，有效降低功耗，延長電池壽命。7、安全性能：內置硬件加密引擎，支持多種加密算法，保護軟件及數據安全。STM32H750IBT6的應用領域STM32H750IBT6微控制器是一款高性能的ARM Cortex-M7內核的微控制器，具有豐富的外設和強大的處理能，其主要應用領域如下：1、工業自動化：STM32H750IBT6具有豐富的通信接口和數字信號處理能力，適用于工業控制、工業自動化和機器人應用。2、消費電子：由于其高性能和豐富的外設，STM32H750IBT6適用于智能家居、智能電視、音頻設備、數字攝像機等消費電子產品。3、醫療設備：STM32H750IBT6具有高精度模擬和數字信號處理能力，適用于醫療設備、診斷設備和生物醫學儀器。4、通信設備：STM32H750IBT6支持豐富的通信協議和接口，適用于物聯網設備、無線模塊、通信網關等通信設備。5、能源管理：STM32H750IBT6具有低功耗和高效能力，適用于智能電網、太陽能逆變器、能源監測系統等STM32H750IBT6的引腳封裝圖STM32H750IBT6的功能方框圖STM32H750IBT6的型號解釋圖
-
-
納米級量子傳感器實現高清成像

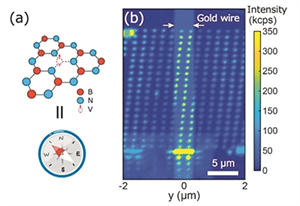

日本東京大學科學家利用六方氮化硼二維層中的硼空位，首次完成了在納米級排列量子傳感器的精細任務，從而能夠檢測磁場中的極小變化，實現了高分辨率磁場成像。(a)六方氮化硼中的硼空位缺陷。空位可充當用于磁場測量的原子大小的量子傳感器，對磁場敏感，就像一個納米“磁針”。(b)量子傳感器納米陣列的光致發光可反應磁場的變化。氮化硼是一種含有氮和硼原子的薄晶體材料。氮化硼晶格中人工產生的自旋缺陷適合作為傳感器。研究團隊在制作出一層薄的六角形氮化硼薄膜后，將其附著在目標金絲上，然后用高速氦離子束轟擊薄膜，這樣就彈出了硼原子，形成了100平方納米的硼空位。每個光點包含許多原子大小的空位，它們的行為就像微小的磁針。光斑距離越近，傳感器的空間分辨率就越好。當電流流經導線時，研究人員測量每個點的磁場，發現磁場的測量值與模擬值非常接近，這證明了高分辨率量子傳感器的有效性。即使在室溫下，研究人員也可檢測到傳感器在磁場存在的情況下自旋狀態的變化，從而檢測到局部磁場和電流。此外，氮化硼納米薄膜只通過范德華力附著在物體上，這意味著量子傳感器很容易附著在不同的材料上。高分辨率量子傳感器在量子材料和電子設備研究中具有潛在用途。例如，傳感器可幫助開發使用納米磁性材料作為存儲元件的硬盤。原子大小的量子傳感器有助于科學家對人腦進行成像、精確定位、繪制地下環境圖、檢測構造變化和火山噴發。此次的納米級量子傳感器也將成為半導體、磁性材料和超導體應用的“潛力股”。
