意法半導體展示創新的紅外(IR)傳感器，用于樓宇自動化中的存在和運動檢測
具有微機械熱晶體管的高度集成超低功耗傳感器取代了傳統的被動紅外探測器
%E4%BC%A0%E6%84%9F%E5%99%A8%EF%BC%8C%E7%94%A8%E4%BA%8E%E6%A5%BC%E5%AE%87%E8%87%AA%E5%8A%A8%E5%8C%96%E4%B8%AD%E7%9A%84%E5%AD%98%E5%9C%A8%E5%92%8C%E8%BF%90%E5%8A%A8%E6%A3%80%E6%B5%8B.jpg)
意法半導體(紐約證券交易所代碼:STM)全球半導體領導者，為電子應用領域的客戶提供服務，正在推出一種新型人體存在和運動探測器，以增強通常使用被動紅外(PIR)感測的安全系統、家庭自動化設備和物聯網設備。
這STHS34PF80傳感器包含能夠檢測靜止物體的熱晶體管，這與傳統PIR檢測器不同，傳統PIR檢測器需要被檢測物體移動才能從傳感器產生可測量的響應。此外，雖然PIR需要菲涅耳透鏡來感應移動物體，但ST的新型探測器允許更簡單的無透鏡結構。
“今天的智能家居、智能建筑和物聯網應用需要精確的存在檢測來改善對照明、供暖、安保和安全監控等系統的控制，以實現可持續的未來意法半導體AMS MEMS子組總經理Simone Ferri說。我們的新型STHS34PF80是一款經濟、超低功耗的傳感器，無論檢測到的住戶是否在移動，它都能讓樓宇自動化持續運行。它采用了CMOS芯片制造、硅微機械加工和低壓電路設計能力的創新組合.”
STHS34PF80嵌入了智能算法來檢測存在和運動，適用于報警和安全系統、家庭自動化、智能照明、物聯網設備、智能儲物柜和智能壁墊。其四米的無鏡頭范圍和80°的視野覆蓋了傳感器前方的大片區域。工作電流為10 A，功耗低于傳統PIR，3.2mm x 4.2mm x 1.455mm表貼封裝緊湊，適合自動化高速組裝。該傳感器對直射光的不良影響具有很高的抵抗力，對電磁干擾(EMI)具有很高的抗擾度。
這斯特瓦爾-MKI231KA簡化了對STHS34PF80。插入x-核-IKS01A3或者STEVAL-MKI109V3允許開發人員使用STUnico-GUI用于在簡化的工作流程中配置紅外傳感器和進行測量的圖形界面。STHS34PF80的驅動程序可從以下網站獲得開源代碼庫。此外，中提供了一個現成的庫，用于補償和檢測人或?qū)ο蟮拇嬖赬-CUBE-MEMS1軟件包。用戶可以快速開始運行簡單的應用，利用STHS34PF80并測試結果，開始創建應用。
更多技術信息
STHS34PF80內置對入射到柵極的紅外輻射熱效應敏感的熱MOSFET(TMOS ),以及采用ST成熟可靠的絕緣體上硅(SOI) CMOS技術高效集成在同一芯片上的數字讀出電路。SOI的架構有助于采用ST公司成熟的MEMS(微機電系統)工藝進行微加工，以熱隔離TMOS，實現精確的溫度檢測。
TMOS以低于晶體管完全導通所需電壓的亞閾值電壓供電。在這種模式下，漏極-源極電流高度依賴于溫度，并對最小的紅外輻射產生可精確測量的響應。這使得傳感器能夠通過紅外發射來檢測人的存在，無論人是移動還是靜止。
亞閾值工作的另一個好處是晶體管功耗非常低，允許內置STHS34PF80的電池供電傳感器在充電或更換電池之間長時間工作。此外，標準CMOS制造技術確保了傳感器生產的高成本效益和高晶圓產量，并利用亞微米晶體管幾何結構實現了小傳感器尺寸。這與PIR傳感器形成對比，后者的靈敏度取決于熱電像素的大小。此外，集成數字接口允許直接連接到主機，無需模擬前端電路。
這STHS34PF80現已投入生產，采用10引腳焊盤柵格陣列(LGA)封裝，千片訂量報價為2.60美元/片。
推薦產品+
相關推薦
-
-
英特爾又一業務出售，捷普接手硅光模塊業務
隨著今年全球經濟下行壓力的到來，不少半導體廠商都選擇了裁員或剝離業務，用于節省成本提高利潤率。英特爾也不例外，近日英特爾宣布將剝離可插拔硅光模塊業務，由捷普來承接這一業務。被出售的硅光模塊業務早在Q3季度的財報上，英特爾CEO Pat Gelsinger就表示為了實現2023年節省30億美元成本的目標，他們決定剝離并出售可插拔硅光模塊業務，從而專注在附加價值高的主營業務和AI基礎設施擴展所需的光學I/O解決方案上。而這也是最近兩年半以來，英特爾剝離的第十個業務。此前命運相近的業務還有SSD業務、筆記本Modem等。由此看來英特爾將主要重心放在了計算業務和晶圓代工上，尤其是在完成5年4個工藝節點的目標同時，還要能維持可觀的利潤率，這也就意味著英特爾不得不與其他非關鍵業務做出分割。我們?cè)賮?lái)看看購買英特爾這一業務的捷普，捷普專注于設計、制造和供應鏈解決方案，其云和企業基礎設施高級副總裁Matt Crowley表示，這筆交易能夠很好地滿足數據中心行業重要客戶的需求，包括超大規模、人工智能云數據中心等。在于2015年收購了奧新科技后，捷普已經成了光學網絡與數據中心基礎設施行業的頂級全面解決方案供應商之一了。其作為光無源器件、光有源器件、CATV、城域網和長距離傳輸系統的制造服務商，已經推出了各種高質量低成本的有源和無源器件與模塊。除此之外，捷普也在針對數據中心推出FinTech與云計算相關的高性能、低延遲服務器，以今年推出的J312-S 1U和JS322-S 2U為例，也都是基于第四代Intel Xeon雙插槽處理器打造的。此番收購英特爾的硅光模塊業務，捷普也能夠進一步降低開發和部署增強型光網絡解決方案的復雜性。硅光模塊的優劣勢硅光模塊作為采用了硅光子技術的可插拔光模塊，其中硅光IC以SOI晶圓作為半導體基底材料，所以絕大多數標準的CMOS制造工藝也能適用。而且由于光子的物理特性，反而較老的CMOS節點完美適合這類光電設備的制造。相較于傳統的分立器件，其進一步優化了材料成本、封裝成本等。同時其集成、組裝和測試也都可以在晶圓級下完成，測試效率更高。硅光模塊采用激光束來代替電子信號傳輸數據，通過光來代替銅作為傳輸介質，提高了芯片到芯片之間的連接速度，所以更適合對延遲有著嚴格要求的應用。硅光模塊也并非毫無缺點，比如其插入損耗較大，所以只能在較短的傳輸距離下實現足夠的可靠性，所以很難大部分廠商都還在繼續研究如何實現更好地與有源功能器件（比如光源和光放）的集成。此外，雖然硅光芯片的生產可以采用CMOS工藝，但根據不同晶圓廠的特種工藝水平不同，其硅光節點的先進程度和良率都存在差異。總結盡管硅光模塊帶來的成本優勢或許在100G的光模塊產品中不明顯，但隨著數據中心逐漸向400G、800G遷移，低成本的硅光模塊會成為更多數據中心的選擇，這對于想在數據中心業務上更進一步的捷普來說，收下英特爾的硅光模塊無疑是一筆值當?shù)慕灰住?/p>
-
-

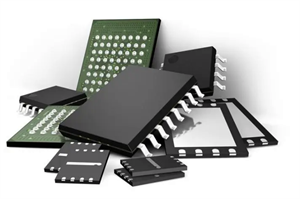

NAND Flash和NOR Flash的相同點和區別
