ALTERA阿爾特拉EP3C10F256C8N可編程邏輯器件的中文參數、應用領域和功能特點
ALTERA（阿爾特拉，現為Intel的一部分）EP3C10F256C8N是一款高性能的可編程邏輯器件，屬于Cyclone III系列FPGA。以下是該器件的中文參數、應用領域和功能特點的詳細介紹：中文參數?品牌與系列?：ALTERA Cyclone III?型號?：EP3C10F256C8N?封裝形式?：FBGA-256，尺寸為17mm x 17mm，高度為1.55mm，端子節距為1mm?邏輯元件數量?：10,320個邏輯單元（LE）或邏輯數組塊（LAB）?輸入/輸出端數量?：182個I/O端?工作電源電壓?：1.15V至1.25V?最大工作頻率?：可達472.5MHz（具體頻率可能因配置和工作環境而異）?工作溫度范圍?：商業級為0°C至85°C（工業級和汽車級可能有所不同）?嵌入式內存?：414kbit?總內存?：423,936bit?是否無鉛?：是，符合RoHS環保標準?濕度敏感性?：3級?認證狀態?：可能因具體批次和供應商而異，需參考官方數據手冊應用領域?通信?：用于高速信號處理和數據傳輸，滿足現代通信系統的需求。?消費電子?：在高清電視、音頻設備、游戲機等消費電子產品中提供高性能的信號處理功能。?工業自動化?：在PLC（可編程邏輯控制器）和其他工業自動化系統中實現靈活的邏輯控制和數據處理。?汽車電子?：用于車載娛樂系統、高級駕駛輔助系統（ADAS）等汽車電子應用中。?醫療電子?：在醫療設備中實現精確的數據采集和處理，滿足醫療行業的嚴格要求。功能特點?高性能與低功耗?：Cyclone III系列FPGA以其高性能和低功耗特性而著稱，適用于多種高速、低功耗應用場景。?高靈活性?：現場可編程特性使得EP3C10F256C8N能夠根據需要靈活配置邏輯功能，滿足定制化需求。?豐富的I/O資源?：提供多達182個輸入/輸出端，支持多種接口標準和信號電平，方便與其他器件和系統進行連接。?內嵌存儲器?：內置414kbit的嵌入式內存，可用于數據存儲和緩存等功能。?易于開發和調試?：ALTERA提供豐富的開發工具和軟件支持，包括Quartus II設計軟件等，使得EP3C10F256C8N的開發和調試過程更加便捷。綜上所述，ALTERA EP3C10F256C8N是一款高性能、高靈活性的可編程邏輯器件，廣泛應用于通信、消費電子、工業自動化、汽車電子和醫療電子等領域。如果您在采購或應用過程中有任何疑問或需要進一步的建議，請隨時聯系我。
-
-

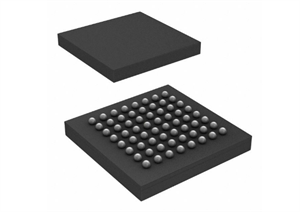

意法半導體STM32F091RCY6TR微控制器的優缺點、參數、應用和引腳圖
ST(意法半導體)的型號STM32F091RCY6TR屬于32位MCU微控制器，集成了高性能ARM?Cortex?-M0 32位RISC核心，工作頻率高達48MHz，高速嵌入式存儲器(高達256千字節的閃存和32千字節的SRAM)，以及廣泛的增強外設和I/o。意法半導體STM32F091RCY6TR提供標準通信接口(兩個i2c，兩個spi /一個I2S，一個HDMI CEC和多達8個usart)，一個CAN，一個12位ADC，一個帶兩個通道的12位DAC, 7個16位計時器，一個32位計時器和一個高級控制PWM計時器。STM32F091RCY6TR微控制器工作在-40到+85°C和-40到+105°C的溫度范圍內，從2.0到3.6 V電源。一套全面的省電模式允許設計低功耗應用程序。STM32F091RCY6TR的中文參數品牌：ST(意法半導體)產品分類：32位MCU程序存儲容量：256KB(256K x 8)程序存儲器類型：閃存封裝：64-WLCSP(3.3x3.3)RAM大?。?2K x 8包裝：圓盤電壓-供電(Vcc/Vdd)：2V ~ 3.6V商品標簽：通用類MCU數據轉換器：A/D 19x12b; D/A 2x12b核心處理器：ARM Cortex-M0振蕩器類型：內部內核規格：32-位工作溫度：-40°C ~ 85°C(TA)速度：48MHz安裝類型：表面貼裝型連接能力：CANbus，I2C，IrDA，LINbus，SPI，UART/USART基本產品編號：STM32外設：DMA，I2S，POR，PWM，WDTI/O數：52STM32F091RCY6TR的功能特點1、處理能力強大：STM32F091RCY6TR采用ARM Cortex-M0內核，最高工作頻率可達到48 MHz，具有高性能的處理能力，適用于處理復雜的實時任務。2、豐富的存儲空間：STM32F091RCY6TR配備了256KB的閃存和32KB的SRAM，可用于存儲程序代碼和數據。這些存儲器容量足夠大，可支持較大規模的應用程序開發。3、強大的外設集成：STM32F091RCY6TR內置了多個外設模塊，包括多個通用定時器、串口通信接口、SPI和I2C總線接口、ADC和DAC轉換器等。這些外設模塊的集成使得與外界設備的連接和數據交換變得更加簡便。4、豐富的通信接口：STM32F091RCY6TR支持多種通信接口標準，包括USB、CAN、LIN、I2C、SPI等，可用于實現與外部設備的快速數據傳輸和通信。5、低功耗設計：STM32F091RCY6TR采用了低功耗設計，具有多種省電模式和時鐘管理功能，可以有效降低功耗，并延長電池壽命，適用于低功耗應用場景。6、高可靠性: STM32F091RCY6TR具有內部錯誤檢測和校正功能，能夠保證數據的可靠性和系統的穩定性。此外，它還提供了完善的電壓監測和復位電路，以及防止電源干擾和噪聲的保護機制，保證系統運行的可靠性。STM32F091RCY6TR的應用領域STM32F091RCY6TR是一款高性能、低功耗的32位MCU微控制器，其主要應用領域如下：1、工業自動化：STM32F091RCY6TR可用于工業控制器、PLC(可編程邏輯控制器)和工業機器人等。它的高性能、實時性和穩定性使其成為控制和監控任務的理想選擇。2、智能家居：在智能家居系統中，STM32F091RCY6TR可用于物聯網(IoT)設備的控制和通信。它可以與各種傳感器、執行器和通信模塊集成，實現智能燈光控制、家庭安防、環境監測等功能。3、醫療設備：STM32F091RCY6TR可以應用于各種醫療設備，如心電圖儀、血壓監測設備和輸液泵等。其實時性和穩定性可以確保準確的數據采集和處理，以及穩定的設備控制。4、消費類電子產品：STM32F091RCY6TR適用于各種消費類電子產品，如智能手表、智能手機、數碼相機等。它的高性能和低功耗設計使其能夠提供優秀的用戶體驗和長時間的電池壽命。STM32F091RCY6TR的引腳封裝圖STM32F091RCY6TR的原理圖STM32F091RCY6TR的型號解釋圖
