TDK推出用于高速差分傳輸應用的業內最小薄膜共模濾波器
TDK 株式會社推出用于高速接口差分傳輸應用的全新TCM0403T系列降噪共模濾波器（0.45 x 0.3 x 0.23 毫米 – 長x 寬 x 高）。該系列產品于2023年6月起開始量產。
● 全新共模濾波器系列實現了業內最小*尺寸，采用了TDK專有的導線圈精細圖案（0.45 x 0.3 x 0.23 毫米 – 長x 寬 x 高）
● 具備高速差分傳輸噪聲控制特性和高共模衰減特性
近年來，隨著數碼電子設備的復雜程度和多功能性不斷提高，傳輸信號的速度也隨之加快。相關設備發出的高頻噪聲會對其它設備產生影響，進而降低通信質量。
該系列的TCM0403T-200-2P-T210 和 TCM0403T-080-2P-T210 產品的差分插入損耗截止頻率可達到8 GHz或更高，可支持最高12 Gbps的傳輸速度。作為抑噪對策的重要指標之一，該系列產品的共模衰減特性與傳統濾波器相比得到了顯著提升。TCM0403T-200-2P-T210產品在2.4 GHz的頻率下可達到42 dB或以上的高共模衰減，而TCM0403T-080-2P-T210產品在5.0 GHz的頻率下可達到34 dB或以上的高共模衰減。
導線圈圖案采用TDK專有的精細圖案排列設計，應用了薄膜法以及TDK磁頭研發過程所中積累的技術。該款業內最小的共模濾波器將為電子設備的小型化、纖薄化和輕量化提供支持。
為了控制未來差分傳輸線路中預期將大幅增加的輻射和外生噪聲，TDK將繼續開發小型薄膜共模濾波器，提供優質服務，推動無線通信系統的高質量發展。
*截至2023年6月，來源：TDK
主要應用
● 適用于智能手機、平板電腦、穿戴式設備等的高速接口
● USB3.0/3.1/3.2，HDMI2.0/2.1，顯示端口/eDP，MIPI D-PHY
主要特點與優勢
● 采用薄膜法實現了業內最小尺寸（0.45 x 0.3 x 0.23 毫米 – 長x 寬 x 高），減少安裝空間
● 具備高速差分傳輸噪聲控制特性和高共模衰減特性

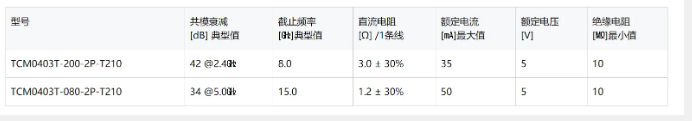

關鍵數據
推薦產品+
相關推薦
-
-
新品發布！安費諾推出PwrBlade Mini線對板和板對板連接器
在技術和電子產品日新月異的今天，保持領先競爭力勢在必行。PwrBlade Mini線對板和板對板連接器是安費諾久負盛名的PwrBlade產品系列的創新產品。這類連接器將重新定義薄型應用中的電源和信號傳輸，憑借豐富的功能滿足現代工業需求。PwrBlade Mini線對板連接器重新定義電源和效率薄型設計，高電流密度PwrBlade Mini線對板連接器經過精心設計，能夠在空間有限的情況下，滿足對電流密度需求日益增長的應用場景。每個觸點可承載高達25A的電流（每列50A），確保在不影響空間的情況下提供穩定的電源。線纜范圍靈活電源觸點的端接上限為12AWG，信號觸點的端接范圍為26AWG至22AWG。多功能性設計，適用于多種系統，滿足電源應用需求。連接可靠，傳輸穩定采用壓按釋放式閂鎖和滑動閂鎖CPA選項，確保在所有應用中實現安全可靠的連接。這一特性不僅保證了穩定的傳輸，還提高了連接器的整體耐用性。模塊化裝配可滿足定制需求模塊化裝配設計可實現多種電源和信號觸點組合，提供定制選項以滿足特定應用需求。這一特性使得PwrBlade Mini連接器脫穎而出, 成為各行各業的理想之選。PwrBlade Mini板對板連接器設計緊湊，性能強大無與倫比的薄型設計PwrBlade Mini板對板連接器距電路板僅8.10毫米，是薄型電源和信號連接的典范。PCB無懸空，即使在空間受限的設計中也能大限度地利用空間。定制化觸點配置與線對板連接器類似，板對板連接器也采用模塊化裝配設計，可定制電源和信號觸點，可確保連接器無縫集成到各種應用中。高效端接選擇PwrBlade Mini板對板連接器提供壓接尾端和焊接尾端兩種PCB端接選項，使其PCB布局靈活，可與各種系統配置兼容。低壽命末期接觸電阻經測試，PwrBlade Mini板對板連接器具有小于2.0m?的超低壽命末期接觸電阻。即使在苛刻的條件下，也能確保穩定的性能和使用壽命。PwrBladeMiniMezz連接器系列結構緊湊，功能強大PwrBladeMiniMezz連接器系列在夾層連接器技術方面取得了突破，將緊湊外形與卓越功能無縫結合。該系列連接器的堆疊高度從8毫米到20毫米不等，電源和信號觸點可供選擇，為多種應用提供了多功能解決方案。無縫盲插配接其突出特點之一是創新的盲插導軌，可實現出色的±0.80mm的可聚合性。確保了即使在極具挑戰性的盲插情況下也能保持無縫連接。這一特性顯著增強了連接器的可靠性和可用性。端接靈活該系列可選擇焊尾或壓接端接，從而滿足不同PCB布局和制造工藝。無論應用的具體要求如何，都能確保無縫集成過程。高電流密度，低接觸電阻該系列以成熟的PwrBlade技術為基礎，能在空間有限的環境中提供更高的電流密度。電源觸點采用專利GCS電鍍，信號觸點采用GXT，從而實現了低接觸電阻，確保連接器保持可靠高效的性能。跨行業應用PwrBladeMini連接器在各行各業都有其獨特的應用，包括：通信IT和數據通信-服務器/存儲類工業自動化和儀器儀表ESS/UPS（儲能系統/不間斷電源）汽車和電動汽車充電總的來說，PwrBladeMini線對板和板對板連接器憑借其薄型設計、定制選項和卓越性能，將徹底變革各行各業的連接方式。使用PwrBladeMini連接器，擁抱萬物互聯的未來。
-
-

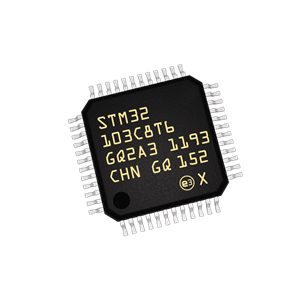

【STM32、GD32、ESP32】三者的區別
