海伯森發布“雷神之錘”——同軸3D線光譜傳感器LCX3000
作為能同時量產同軸式3D線光譜、斜軸式3D線光譜和點光譜共焦傳感器的業界領先的高端智能傳感器企業，海伯森技術（深圳）有限公司始終以滿足客戶檢測需求為目標，持續深耕研發創新，正式發布新一代同軸式3D線光譜共焦傳感器產品HPS-LCX3000。
HPS-LCX3000延續LCX系列標志性的無遮擋盲區、超高速、高精度、高分辨率等特點，在結構、材料、光學、算法等方面均進行了迭代升級，優化了線長及量程，大幅度提高了檢測效率。

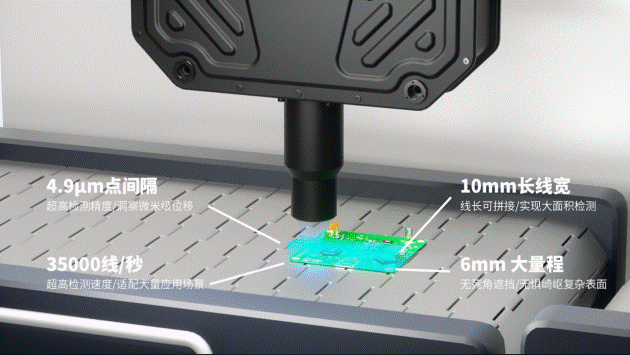

產品亮點

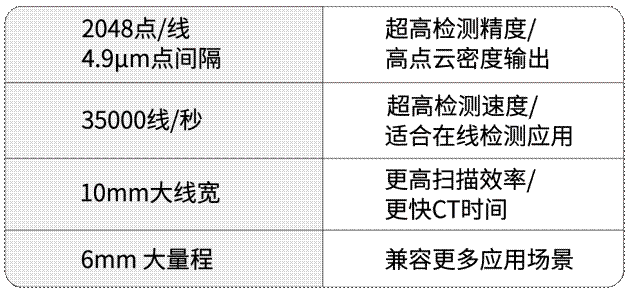

產品優勢
● 采用光譜共焦原理，無懼光干擾，材質適應性強
● 自動聚焦、波長穩定，精確度更高
● 一次掃描，同步輸出高精度2D圖像及3D點云數據
● 采用同軸式結構設計，無死角遮擋
● 全系最大量程，可測量各種幾何形狀
● 超大線長可拼接，實現高效大面積檢測
● 白光光源，人眼安全
● 傳感頭和控制器分離，降低溫度變化導致的測量誤差
應用場景
可完成對鏡面、透明、高反光等幾乎所有材質的高精度3D檢測，適用于消費電子、半導體、新能源、精密五金等行業的復雜材質檢測場景。

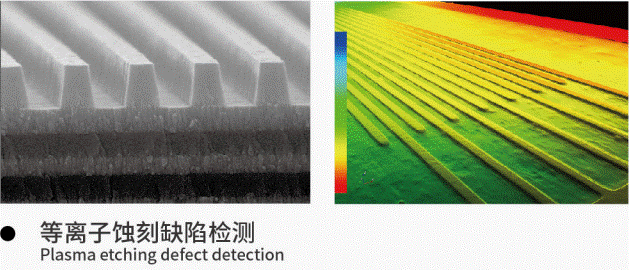

等離子蝕刻缺陷檢測

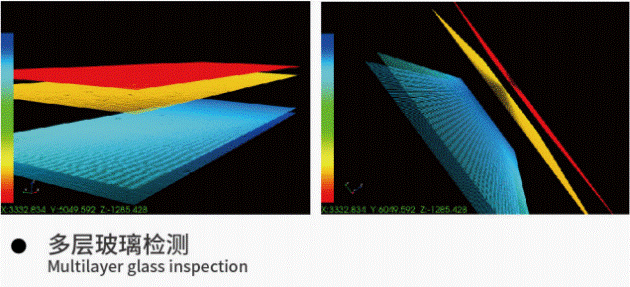

多層玻璃檢測

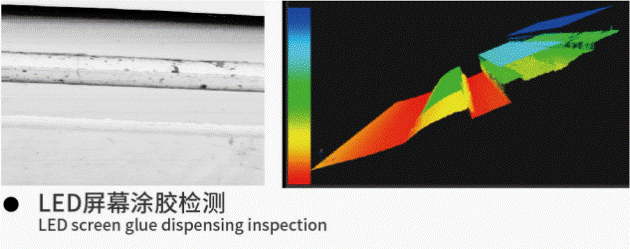

LED屏幕涂膠檢測

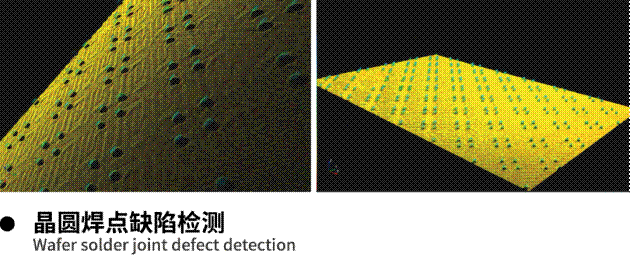

晶圓焊點缺陷檢測

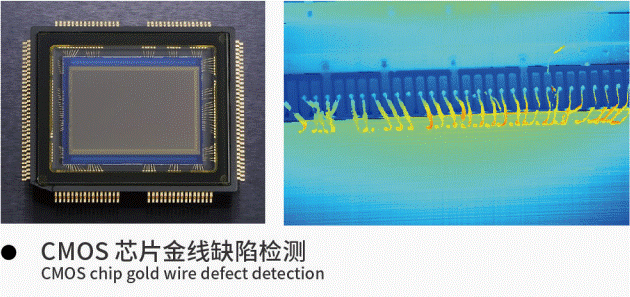

CMOS芯片金線缺陷檢測

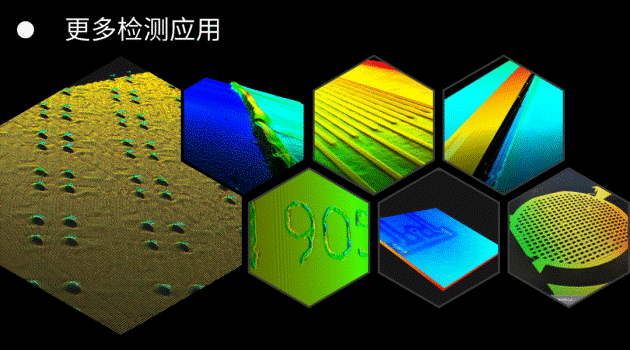

更多檢測應用

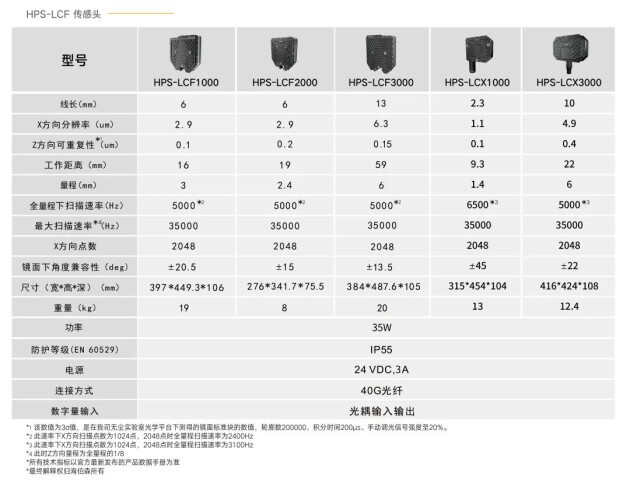

產品參數
