?探究光刻機與芯片的關系，如何突破光刻機國產化難題
探究光刻機與芯片的關系
光刻機與芯片的緊密關系

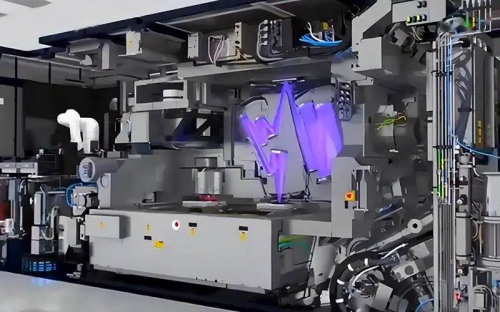

光刻機是制造芯片的重要工具，它能夠將芯片設計圖案通過光學投影技術轉移到硅片上，是實現芯片微細加工的核心設備。芯片的制造工藝中，光刻工藝占據著非常重要的地位。
國產芯片光刻機的研發現狀
在芯片領域，國產創新始終是備受矚目的話題。而光刻機作為芯片制造的核心設備之一，也成為國產芯片研發的重點對象。然而，國產光刻機的研發一直面臨著技術壁壘高、資金投入大、研發周期長等問題，難以突破國外廠商的壟斷。
如何突破光刻機國產化難題
要想突破光刻機國產化的難題，需要加強科技創新，提高核心技術研發能力。同時，還需要加大政策扶持力度，為企業提供更多的資金支持和政策保障。只有這樣，才能夠實現國產光刻機的突破和發展。
光刻機是芯片制造的關鍵環節，國產光刻機的研發也是國產芯片發展的重要方向。希望國內企業能夠充分利用科技創新和政策支持的優勢，不斷提高自身核心技術研發能力，實現國產光刻機的突破和發展，為中國芯片產業的崛起貢獻力量。
