TE泰科電子推出全新ERNI VOLTRON 1000V高壓傳感連接器
TEConnectivity (以下簡稱“TE”) 針對電動汽車電池架構提升再上新品！
全新ERNI VOLTRON 1000V 高壓傳感連接器，專用于電池管理系統 (BMS) 和電池?cái)嚅_(kāi)單元 (BDU)，以測量整個電池架構和生態系統的電壓。該連接器的設計特點、高 CTI 材料和接觸表面最大限度地提高了爬電距離，具備高達1000V的信號測量能力，增加了電池架構中電壓的承載能力，且在5千米海拔高度下均有穩定表現。
其他特性
小型化、薄型化，為緊湊型BMS的設計提供了更多自由空間
適合在嚴苛的外部環境和汽車標準下使用
應用CTI 600 樹脂材料和鍍金表面接觸端子
在-55°C 至 150°C 溫度范圍內可穩定工作，UL 94 V-0 阻燃性
機械
振動強度 SG2 (LV214)
SMT 貼片焊接
沿用MaxiBridge 的壓接端子（符合LV214 和 SMBT 的標準）
一次與二次鎖定結構
雙色編碼
電氣
工作電壓高達1000V
介電強度 2.500V (LV215) / 3.700V
端子額定電流高達 6A (0.35mm2)
500 次插拔
標準
LV214
LV215 (VW80332)
USCAR 37
認證
108-94917 產品規格
108-94917-1 產品規格
114-94917 應用規范
推薦產品+
相關推薦
-
-

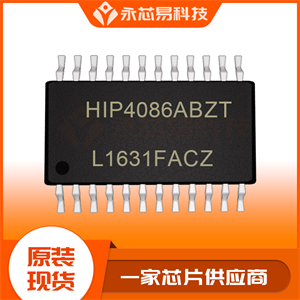

RENESAS瑞薩HIP4086ABZT柵極驅動芯片的中文參數、應用領域和功能特點
