ADI(亞德諾)的型號AD620ARZ-REEL7屬于通用放大器，是低成本、高精度的儀表放大器，只需要一個外部電阻就可以將增益設置為1到10000。

AD620ARZ-REEL7具有8引腳SOIC和DIP封裝，比離散設計更小，提供更低的功率(僅1.3 mA最 大電源電流)，使其非常適合電池供電，便攜(或遠程)應用。

AD620ARZ-REEL7具有40ppm最 大非線性的高精度，50μV max的低偏置電壓，0.6μ V/°C max的偏置漂移，非常適合用于精密數據采集系統，如稱重秤和傳感器接口。

此外，AD620ARZ-REEL7的低噪聲、低輸入偏置電流和低功率使其非常適合于醫療應用，如ECG和無創血壓計。通過在輸入級使用Super?eta處理，使1.0nA max的低輸入偏置電流成為可能。

AD620的輸入電壓噪聲較低，1khz為9nv/√Hz, 0.1Hz~10hz為0.28μV p-p，輸入電流噪聲為0.1 pA/√Hz，作為前置放大器效果良好。此外，AD620非常適合于多路應用，其穩定時間為15μs至0.01%，其成本足夠低，使設計每個通道一個in-amp。

亞德諾AD620ARZ-REEL7的中文參數

品牌：ADI(亞德諾)

產品分類：通用放大器

封裝/外殼：SOIC8_150MIL

電源電壓，單/雙(±)：4.6V~36V,±2.3V~18V

輸入失調電壓(Vos)：30μV

安裝類型：SMT

工作溫度：-40℃~+85℃

壓擺率：1.2V/μs

增益帶寬積(GBP)：1MHz

-3db帶寬：1MHz

輸入偏置電流：500pA

通道數：1

長x寬/尺寸：5.00 x 4.00mm

高度：1.75mm

元件生命周期：Active

亞德諾AD620ARZ-REEL7的功能特點

1、高精度放大：AD620ARZ-REEL7具有高增益、高精度的放大功能，可用于放大各種傳感器或信號源的微弱信號。

2、低噪聲：AD620ARZ-REEL7采用了低噪聲設計，能夠有效減小對輸入信號的干擾，提供清晰的放大信號。

3、寬輸入電壓范圍：AD620ARZ-REEL7可在寬范圍的電壓供應下工作，從單電源供電資源到雙電源供電資源都可以適用。

4、內置增益調節：AD620ARZ-REEL7內置了可調節的增益，可以通過外部電阻來調整放大倍數，方便根據不同需求進行精確放大。

5、低功耗：AD620ARZ-REEL7采用低功耗設計，能夠在待機模式下降低功耗，延長電池壽命。

6、溫度穩定性：AD620ARZ-REEL7具有良好的溫度穩定性，能夠在不同的溫度環境下提供穩定的放大性能。

亞德諾AD620ARZ-REEL7的應用領域

AD620ARZ-REEL7是一款高性能的放大器芯片，其主要應用領域如下：

1、工業自動化：用于傳感器信號放大和處理、壓力、溫度、流量等參數的檢測和控制。

2、醫療儀器：用于心電圖(ECG)放大、血壓檢測、生物電信號放大等醫療設備中。

3、儀器儀表：用于高精度測量、信號放大和處理。

4、溫度測量：用于熱電偶信號放大、溫度傳感器信號放大等。

5、傳感器放大：用于各種傳感器輸入信號放大，如光電傳感器、氣體傳感器、加速度傳感器等;

6、電池供電設備：用于對電池的電壓和電流進行測量和監控。

AD620ARZ-REEL7的引腳圖

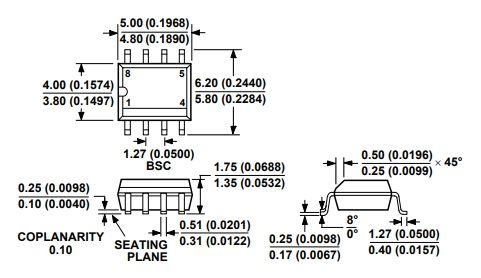

AD620ARZ-REEL7的封裝圖

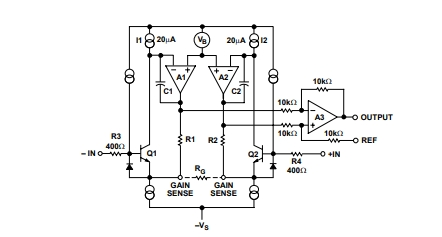

AD620ARZ-REEL7的功能方框圖
