采用德州儀器TPS6108x系列的多功能升壓轉換器電路圖
有兩種類型的高度集成升壓轉換器：TPS61081 和 TPS61080。兩者都需要 2.5V 的低輸入電壓，輸出可調至 27V。

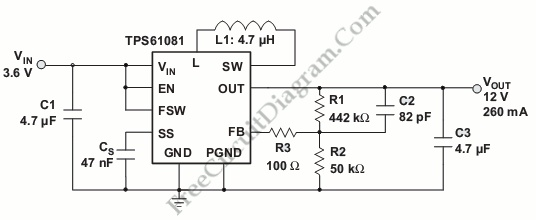

TPS61080 集成電源開關的電流限制額定值為 0.5A，TPS61081 為 1.3A。這是電路圖：
它對于工業應用非常有用，例如來自 3.3V 或 5V 總線的 12V 或 24V 工業電源軌。它還可用于提升大多數便攜式應用中使用的 3.6V 鋰離子電池電壓。
除此之外，它還可用于需要更高電壓的應用，例如 OLED顯示器、為薄膜晶體管(TFT) LCD、相機手電筒或 WLED背光供電。
對于輕負載效率，我們可以為較小的外部元件配置約 600kHz 和 1.2 MHz 的開關頻率。
3 × 3mm QFN 封裝可實現極小型升壓轉換器，適用于各種應用，因為它具有快速 PWM 開關和內部電源開關以及集成反饋補償
