鎳鎘電池可以以高電流速率充電，因為它允許較短的充電時間。但是，它在操作中存在困難，例如過度的內部加熱會降低電池的性能，并可能導致氣體排放到外部大氣中。

由于電池電壓不一定指示電池的充電狀態，因此基于在充電期間監視電池電壓的方案。對于環境溫度和電池特性隨壽命的變化，涉及固定時間高充電率的開環技術不予考慮。

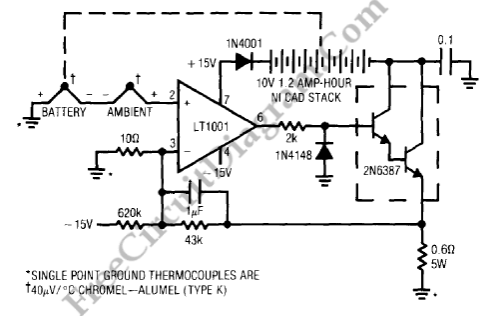

測量電池溫度并相應減少充電是在不濫用電池的情況下快速充電的一種方法。下圖顯示了此功能的熱電偶用法。第二個熱電偶使環境溫度的影響為零。

LT1001 提供了處理微伏級熱電偶信號所需的低電平功能。假設達林頓集電極線上有一個已放電的電池組，以了解電路的工作情況。環境熱電偶和電池處于相同溫度。

電池?zé)犭娕贾苯影惭b到電池組中的一節電池上。將環境熱電偶暴露在環境溫度下并安裝到接近電池組的熱質量。在這些條件下，正輸入為零伏，熱電偶電壓消失。

使達林頓對導通的放大器的擺幅是由通過620Kohm電阻到達求和點的負電流引起的。電流的流動方式是從 15V 電源開始，通過電池組并通過 0.6Ohm 分流器接地。

分流器兩端的電壓增加至 1V，平衡求和點，并通過電池組由放大器伺服控制約 1.6A。電池充電時它會發熱。安裝在電池上的熱電偶吸收這些熱量。

放大器正輸入端出現的電壓由兩個熱電偶之間的溫差決定。隨著電池溫度的升高，這個小的負電壓（熱電偶之間的 1'C 差異等于 40uV）會變得更大。

放大器通過電池大大減少電流，放大器以 4300 的增益運行，以保持其輸入平衡。電池以高速率充電，直到發生加熱，然后電路逐漸減少充電。電路中給出的值將電池表面溫度相對環境溫度的升高限制在 5'C 左右。
