一文讀懂意法半導體STM32F767VGT6微控制器的優缺點、應用、引腳和電路圖

來源：意法半導體| 發布日期：2023-12-18 13:59

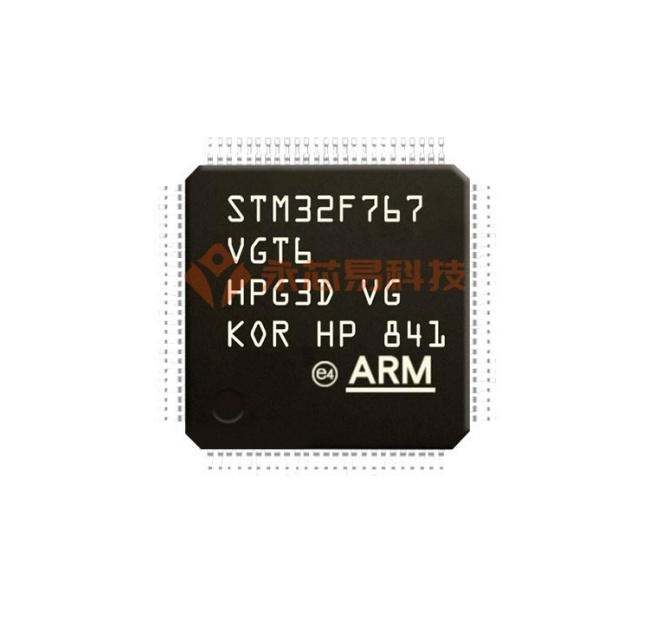

ST(意法半導體)的型號STM32F767VGT6屬于MCU微控制器，采用高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達216MHz。Cortex?-M7內核具有浮點單元(FPU)，支持Arm?雙精度和單精度數據處理指令和數據類型。它還實現了一整套DSP指令和一個增強應用程序安全性的內存保護單元(MPU)。

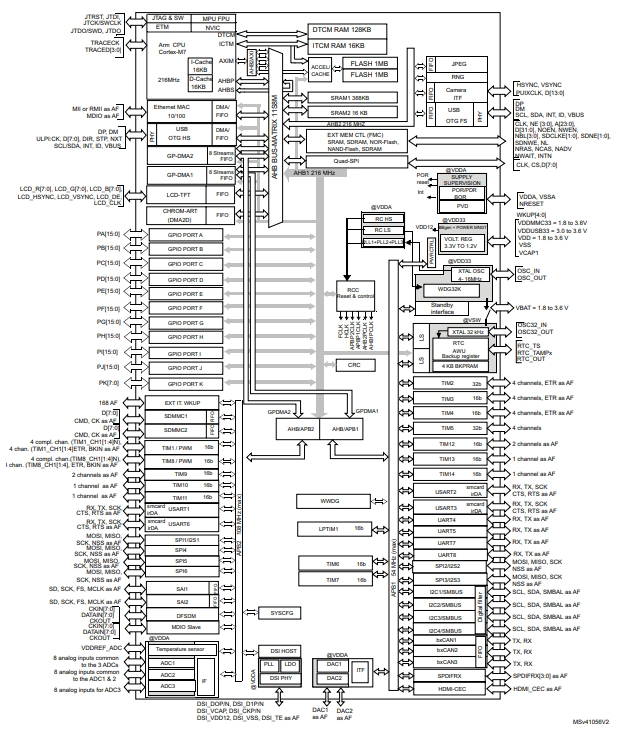

STM32F767VGT6包含高速嵌入式存儲器，閃存容量高達2M字節、512KB SRAM(包括用于關鍵實時數據的128KB數據TCM RAM)、16KB指令TCM RAM(用于關鍵實時例程)、4 KB備份SRAM，以及連接到兩條APB總線、兩條AHB總線、32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連的大量增強型I/O和外圍設備。

STM32F767VGT6均提供三個12位ADC、兩個DAC、一個低功耗RTC、十二個通用16位定時器(包括兩個用于電機控制的PWM定時器)、兩個通用32位定時器、一個真隨機數發生器(RNG)。

STM32F767VGT6的功能特點

1、高性能：搭載了主頻最高可達216MHz的ARM Cortex-M7內核，配備了高達2M的Flash存儲器和512KB的SRAM，從而提供了優越的性能和響應能力。

2、豐富的外設接口：內置了豐富的外設接口，包括多個通用定時器、高速USB接口、多個串行通信接口(如SPI、I2C、UART等)、以太網接口、以及模擬和數字外設接口等，可以滿足各種不同應用場景的需求。

3、低功耗特性：支持多種低功耗模式，包括停機模式、待機模式和休眠模式，以實現節能和延長電池壽命。

4、安全性提升：具備硬件加速的加密和解密功能，包括AES、3DES、SHA和MD5等算法，能夠提供數據安全性和完整性的保障。

5、高度集成：整合了高性能的模擬-數字轉換器(ADC)、數字-模擬轉換器(DAC)、以及各種傳感器接口，使其適用于廣泛的應用領域，如工業控制、智能家居、汽車電子等。

STM32F767VGT6的應用領域

STM32F767VGT6是一款高性能的ARM Cortex-M7內核微控制器，具有豐富的外設和內存配置，其主要應用領域如下：

1、工業控制：該微控制器適用于工業自動化控制系統、機器人控制、智能電網監控和工廠自動化。

2、醫療設備：STM32F767VGT6可以用于醫療儀器設備、健康監測設備、醫療影像處理和醫療信息系統。

3、消費類電子產品：如智能家居設備、智能穿戴設備、智能可穿戴設備、可穿戴產品和消費類電子設備。
