一文讀懂意法半導體STM32F779IIT6微控制器工作原理、參數、應用和引腳封裝

來源：意法半導體| 發布日期：2023-12-16 16:41

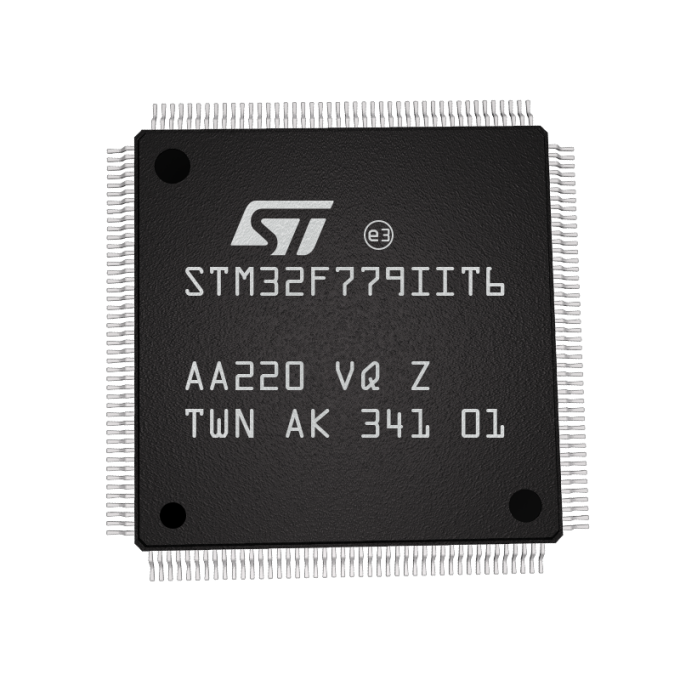

ST(意法半導體)的型號STM32F779IIT6屬于32位MCU微控制器，采用高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達216MHz。Cortex?-M7內核具有浮點單元(FPU)，支持Arm?雙精度和單精度數據處理指令和數據類型。它還實現了一整套DSP指令和一個增強應用程序安全性的內存保護單元(MPU)。

STM32F779IIT6包含高速嵌入式存儲器，閃存容量高達2M字節、512 KB SRAM(包括用于關鍵實時數據的128 KB數據TCM RAM)、16 KB指令TCM RAM(用于關鍵實時例程)、4 KB備份SRAM，以及連接到兩條APB總線、兩條AHB總線、32位多AHB總線矩陣和支持內部和外部存儲器訪問的多層AXI互連的大量增強型I/O和外圍設備。

STM32F779IIT6提供三個12位ADC、兩個DAC、一個低功耗RTC、十二個通用16位定時器(包括兩個用于電機控制的PWM定時器)、兩個通用32位定時器、一個真隨機數發生器(RNG)和一個加密加速單元。它們還具有標準和高級通信接口。

意法半導體STM32F779IIT6的功能特點

1、高性能處理器：搭載ARM Cortex-M7內核，最高主頻達216MHz，具有高性能的浮點運算能力和高效的數據處理能力。

2、強大的存儲：集成了2MB的閃存和512KB的SRAM，支持外部存儲器擴展，滿足復雜應用程序的存儲需求。

3、多種通信接口：支持多種通信接口，包括多個SPI、I2C、UART、CAN和USB接口，方便與外部設備進行通信和連接。

4、多種模擬和數字接口：集成了多個模擬接口，包括ADC和DAC，以及多個定時器和PWM輸出，支持各種傳感器和外圍設備的連接和控制。

5、豐富的外設：內置了豐富的外設，包括LCD控制器、SDIO接口、以太網MAC和高速的定時器，適用于多種工業控制和嵌入式設備應用。

6、豐富的安全特性：支持硬件加密和安全引導功能，保障系統的數據安全和安全啟動。

二、STM32F779IIT6的應用領域

STM32F779IIT6是一款高性能的32位微控制器產品，其主要應用領域如下：

1、工業控制和自動化：STM32F779IIT6提供了強大的處理能力和豐富的外設，適用于工業控制和自動化領域，包括工業機器人、自動化生產線、PLC(可編程邏輯控制器)等應用。

2、消費類電子產品：STM32F779IIT6具有豐富的通信接口和豐富的外設，適用于消費類電子產品領域，如智能家居設備、智能穿戴設備、智能音頻設備等。
