德州儀器CSD88537ND場效應管(MOSFET)的工作原理、參數、應用以及引腳封裝

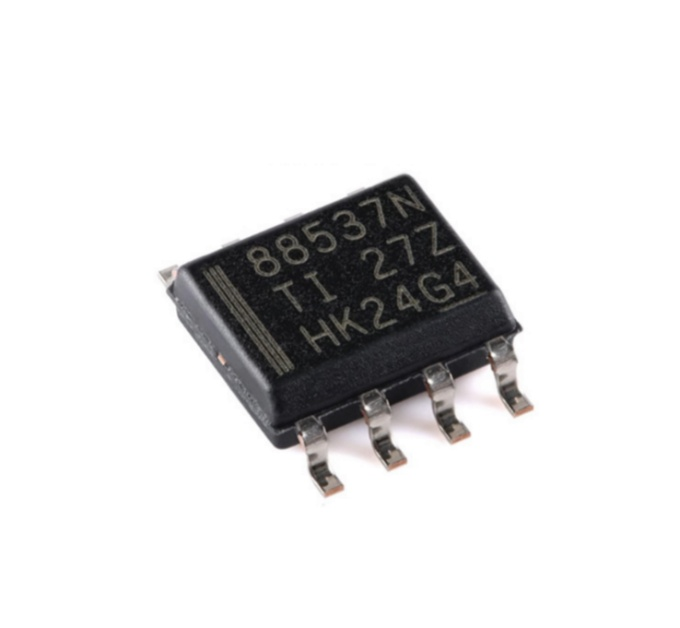

德州儀器CSD88537ND這款雙路小外形尺寸 (SO)-8，60V，12.5mΩ NexFET? 功率 MOSFET 旨在用作低電流電機控制應用中的半橋。
CSD88537ND參數
類型：2個N溝道
漏源電壓(Vdss)：60V
連續漏極電流(Id)：15A
功率(Pd)：2.1W
導通電阻(RDS(on)@Vgs,Id)：15mΩ@10V,8A
閾值電壓(Vgs(th)@Id)：3.6V@250uA
柵極電荷(Qg@Vgs)：18nC@10V
輸入電容(Ciss@Vds)：1.4nF@30V
工作溫度：-55℃~+150℃@(Tj)
CSD88537ND應用
用于電機控制的半橋
同步降壓轉換器

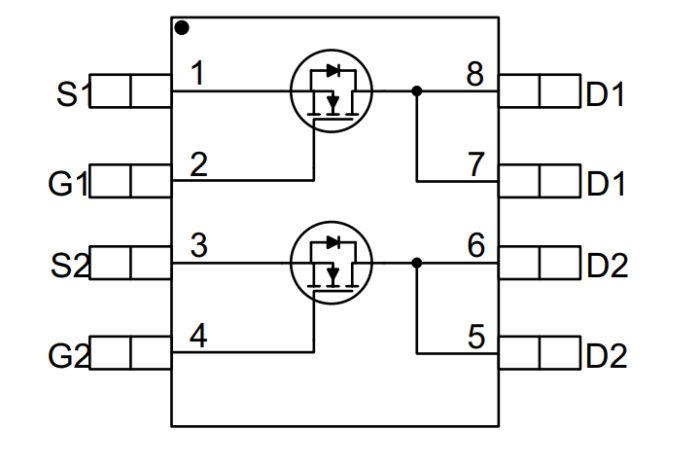

CSD88537ND引腳封裝圖

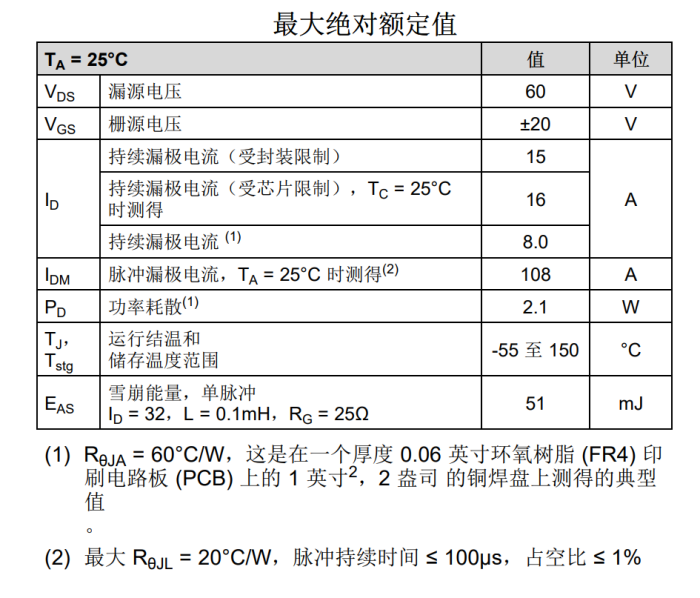

CSD88537ND最大絕對額定值
