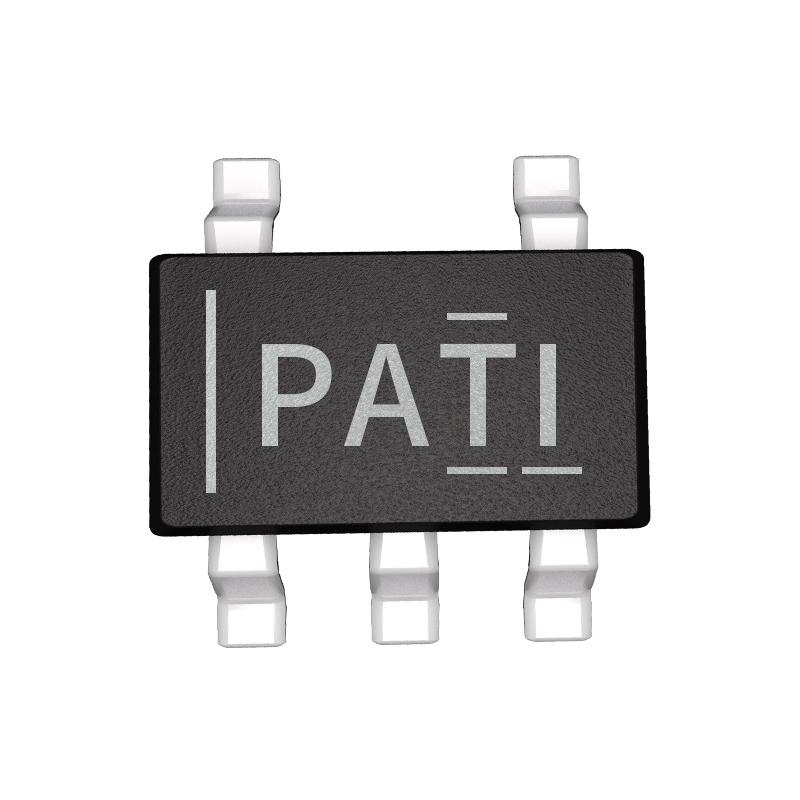

德州儀器TPS3824-25DBVR監控和復位芯片的工作原理、應用以及引腳方框圖
德州儀器TPS3824-25DBVR監控器主要為 DSP 以及基于處理器的系 統提供電路初始化和計時監控等功能。上電期間， RESET 會在電源電壓 VDD 超出 1.1V 時置為有效。因 此 VDD 保持在閾值電壓 VIT? 以下，電源電壓監控器就 會監測 VDD 并將 RESET 保持為低電平有效。內部計 時器將會延遲輸出恢復至無效狀態（高電平）的時間， 以確保系統正常復位。延時時間 td 始于 VDD 上升至高 于閾值電壓 (VIT? + VHYS) 之后。當電源電壓降到閾值 電壓 VIT? 以下時，輸出再次變?yōu)橛行顟B(tài)（低電 平）。無需外部組件。該系列中的所有器件均具有一個 通過內部分壓器設定的固定檢測閾值電壓 VIT–。 TPS3824-25DBVR還提供 200ms (TPS3820) 1.6s 的看門狗超時 選項。
特性
? 上電復位發生器具有 200ms（TPS3824 ）
? 低電平有效（TPS3824）、高電平有效（TPS3824） 均支持復位輸出
? 電源電壓監控范圍： 2.5V
? 看門狗計時器（TPS3824）
? 電源電流為 15μA（典型值）
? 5 引腳 SOT-23 封裝
? 溫度范圍：?40°C 至 85°C
應用
? DSP、微控制器或微處理器
? 工業設備
? 可編程控制
? 汽車系統
? 便攜式和電池供電類設備
? 智能儀表
? 無線通信系統
? 筆記本電腦和臺式機

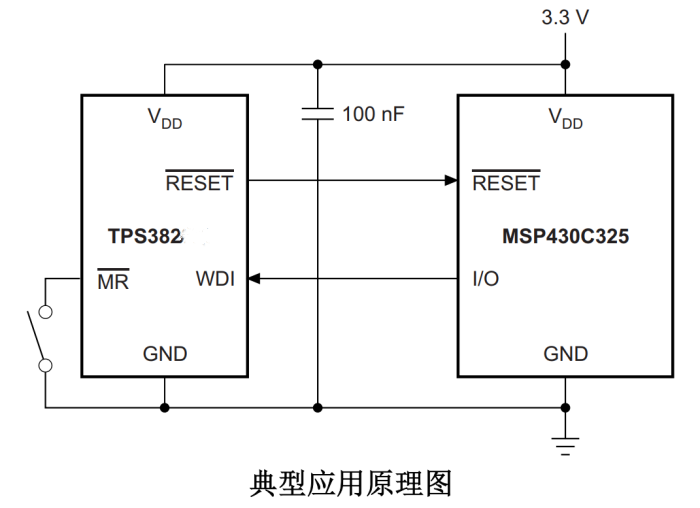

典型應用原理圖

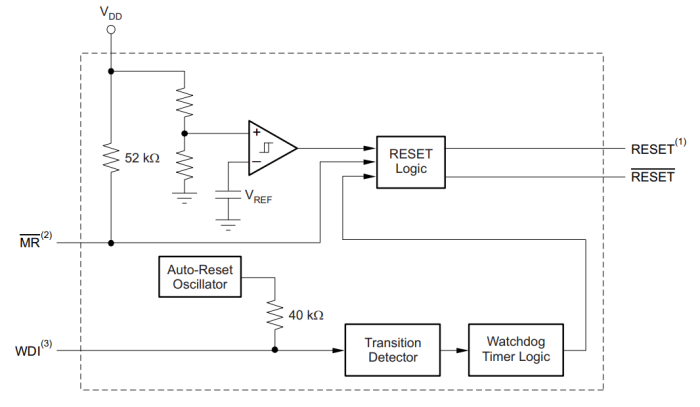

功能框圖

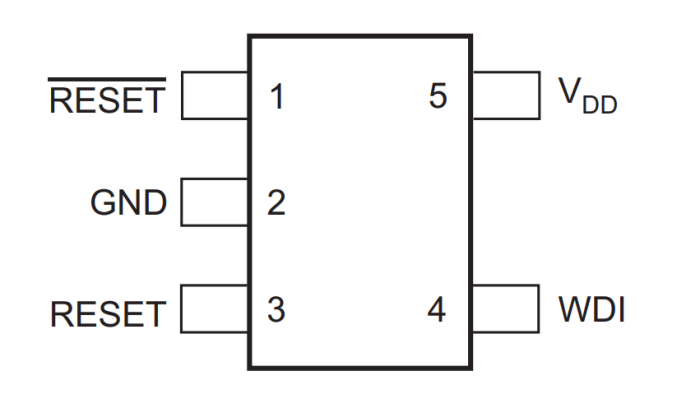

引腳圖
