【電子元器件科普】什么是TVS二極管（ESD保護二極管）？
TVS二極管（ESD保護二極管）是一種齊納二極管。它是用于解決靜電放電（ESD）問題的二極管。它可以保護集成電路和其它電路，以免USB線路的高壓靜電放電進入電路。
TVS二極管將吸收接口、外部端子等的異常電壓，防止電路故障并保護器件。它適用于吸收和抑制靜電或短脈沖電壓。

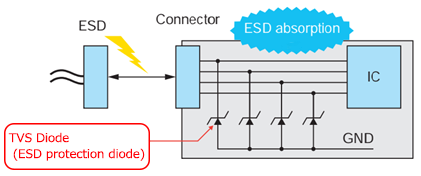

圖2-5（a）TVS二極管的使用示例

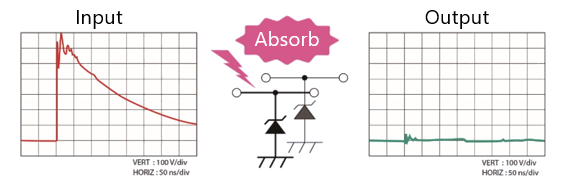

采用TVS二極管（ESD保護二極管），可吸收侵入性的ESD，防止電路故障，保護IC等器件！

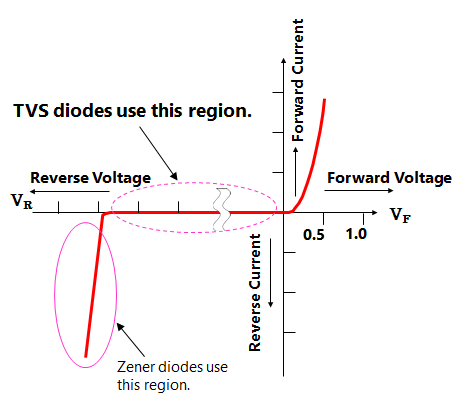

圖2-5（b）TVS二極管的電特性
