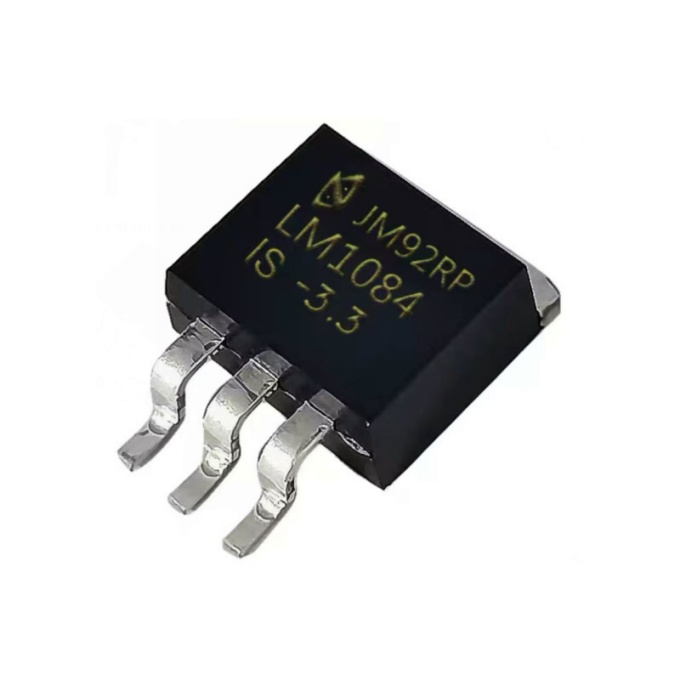

德州儀器LM1084IS-3.3線性穩壓器的工作原理、優缺點、應用以及引腳封裝圖
德州儀器LM1084IS-3.3是一種在5A負載電流下最大壓降為1.5 V的調節器。該設備的引腳與TI的行業標準LM317相同。
需要兩個電阻器來設置LM1084IS-3.3的可調輸出電壓版本的輸出電壓。固定輸出電壓版本集成了調節電阻器。
LM1084IS-3.3電路包括齊納微調帶隙基準、電流限制和熱關斷。
參數
限流和熱保護
最大輸入電壓:27V
輸出電壓:3.3V
輸出電流:5 A
工業溫度范圍:?40°C至125°C
線路調節0.015%（典型）
負載調節0.1%（典型）
應用
開關DC-DC變換器的后置調節器
高效線性穩壓器
電池充電器

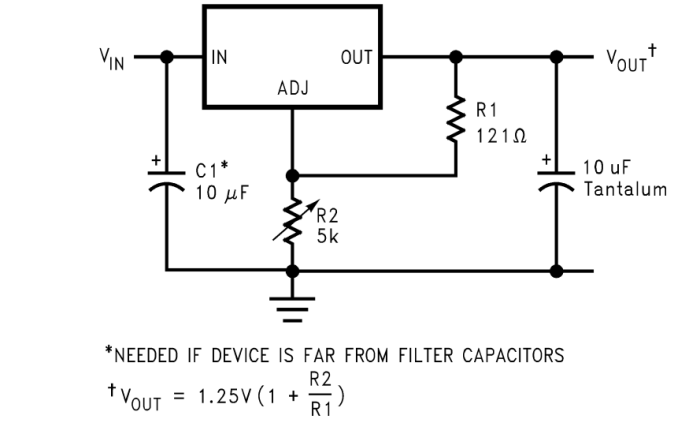

典型應用圖

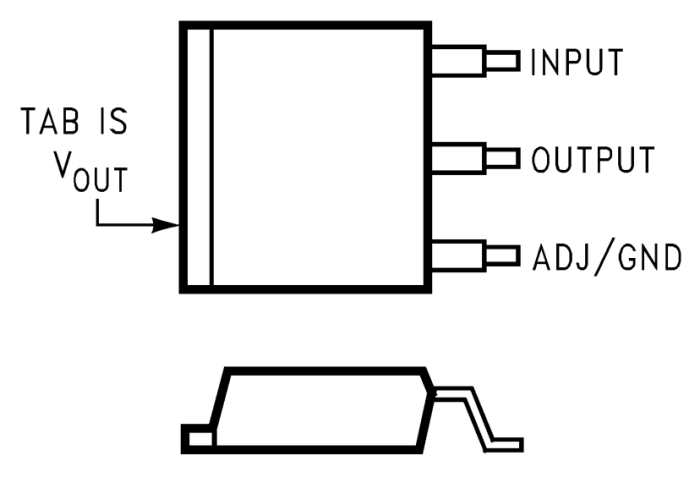

引腳封裝圖

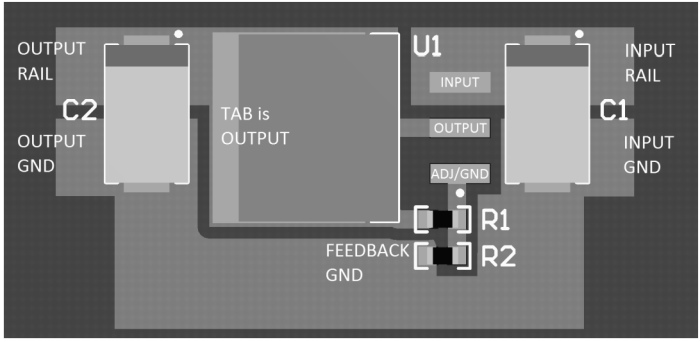

布局示例圖
