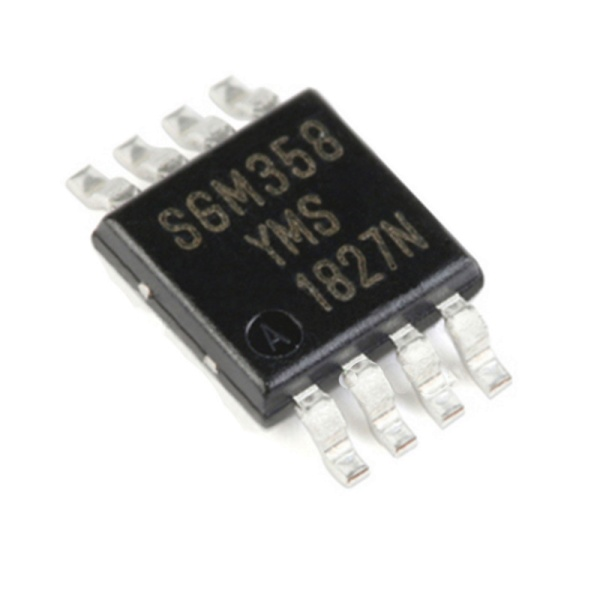

圣邦微SGM358YMS/TR運算放大器的工作原理、優缺點、應用以及引腳封裝
SGMICRO（圣邦微）SGM358YMS/TR是低成本的軌對軌輸入和輸出電壓反饋放大器。它們具有寬的輸入共模電壓范圍和輸出電壓擺動，最小工作電源電壓降至2.1V。最大推薦電源電壓為5.5V。所有這些都在-40℃至+85℃的擴展溫度范圍內指定。
SGM358YMS/TR在每個放大器60μa的低電流消耗下提供1MHz帶寬。10pA的極低輸入偏置電流使SGM358YMS/TR能夠用于積分器、光電二極管放大器和壓電傳感器。軌對軌輸入和輸出對于設計者在單電源系統中緩沖ASIC是有用的。
SGM358YMS/TR放大器的應用包括安全監測、便攜式設備、電池和電源控制，以及極低功率系統中傳感器的信號調節和接口。SGM358YMS/TR采用綠色MSOP-8封裝。
特征
低成本
輸入偏移電壓：5mV（MAX）
超低輸入偏置電流：10pA（典型）
單位增益穩定
增益帶寬乘積：1MHz
軌對軌輸入和輸出
電源電壓范圍：2.1V至5.5V
輸入電壓范圍：-0.1V至5.6V，VS=5.5V
低靜態電流：60μA/放大器
-40℃至+85℃工作溫度范圍
提供綠色MSOP-8封裝
應用
ASIC輸入或輸出放大器
壓電換能器放大器
電池供電設備
便攜式系統
傳感器接口
醫療器械
移動通信
音頻輸出
煙霧偵檢器
移動電話
筆記本電腦
PCMCIA卡

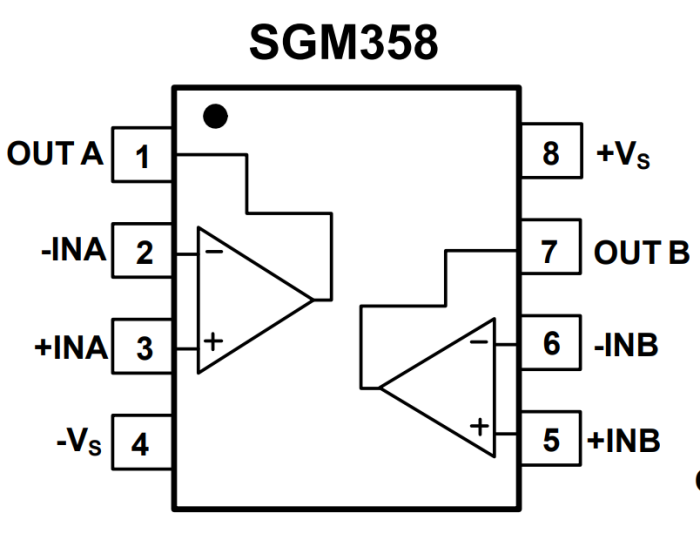

引腳圖

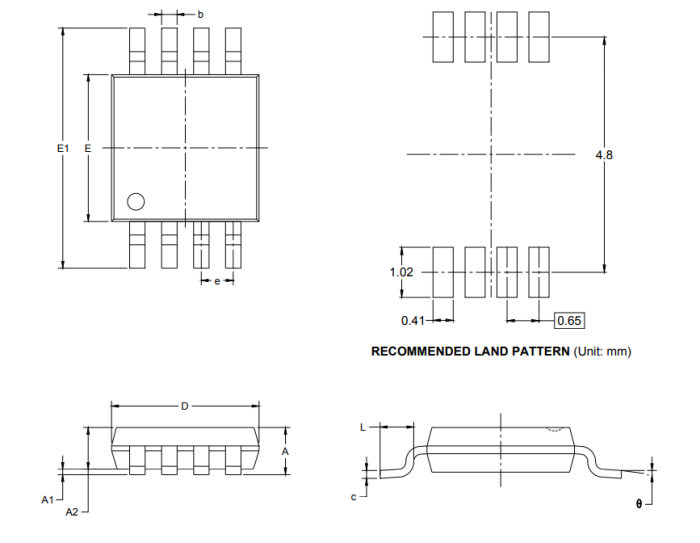

封裝圖
