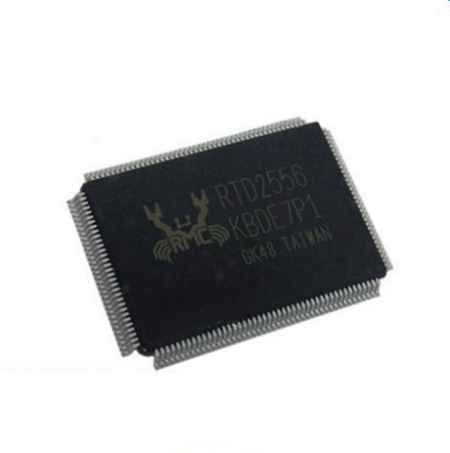

REALTEK瑞昱RTD2556QR-VL-CG監控控制器結合了一個模擬RGB輸入接口、多個DP1.2數字輸入接口與HDCP1.4、多個HDMI1.4數字輸入接口和HDCP1.4以及DVI數字輸入接口。嵌入式MCU基于工業標準8051內核，帶有外部串行閃存。

RTD2556QR-VL-CG適用于多個細分市場和顯示應用，如顯示器、一體機和嵌入式應用。

特征

RTD2556QR-VL-CG支持輸入格式

高達2560x1600@60Hz，2560x2048@

50Hz。

支持eDP和LVDS面板接口

放大和縮小

嵌入式一個帶SPI閃存的MCU

控制器。

它在鍵盤應用程序中包含2個ADC

只需要一個晶體就可以生成所有晶體

時間。

可編程內部低壓復位

（LVR）

高分辨率6通道PWM輸出，以及

寬范圍可選PWM頻率。

結晶

支持14.318MHz晶體類型

模擬RGB輸入接口

1支持模擬輸入

集成8位三通道210MHz

ADC/PLL

的嵌入式可編程施密特觸發器

HSYNC

支持綠色同步（SOG）和各種

復合同步模式的種類

片上高性能混合PLL

高分辨率真64相ADC PLL

YPbPr支持高達HDTV 1080分辨率

高速接收器

RTD2556QR-VL-CG支持3端口高

速度接收器，包括一個端口

DisplayPort1.2接收器，HDMI1.4的一個端口

和DisplayPort1.2組合接收器和一個

HDMI1.4/DVI組合接收器的端口。

在HDMI模式下，最新的HDMI1.4是

支持

在HDMI模式下，僅數據啟用模式為

支持

在HDMI模式下，6位、8位、10位和12位

支持顏色深度傳輸

在HDMI模式下，高帶寬數字

支持內容保護（HDCP 1.4）

在HDMI模式下，允許HDMI音頻

傳輸?shù)絀2S/SPDIF輸出

在HDMI模式下，AMD HDMI Freesync

支持技術

在DisplayPort模式下，最新的DisplayPort

支持1.2

在DisplayPort模式下，雙鏈路層速度

HBR（2.7GHz）、RBR（1.62GHz）

支持

在DisplayPort模式下，6位、8位、10位和

支持12位顏色深度傳輸

在DisplayPort模式下，高帶寬數字

支持內容保護（HDCP 1.4）

在DisplayPort模式下，允許音頻

傳輸?shù)絀2S/SPDIF輸出

在DisplayPort模式下，VESA自適應同步

支持技術

在DVI模式下，數字內容保護

支持（HDCP 1.4）

在DVI模式下，兩個相鄰的接收器

支持帶HDCP的雙鏈路DVI

嵌入式微控制器

工業標準8051外芯

串行閃存

適用于各種應用的低速ADC

支持I2C主硬件或從硬件

自動檢測/自動校準

輸入格式檢測

兼容標準VESA模式和

支持自定義模式

相位/圖像位置/顏色的智能引擎

標定

音頻

輸出：IIS、SPDIF

嵌入式音頻DAC

嵌入式耳機放大器

縮放

完全可編程縮放比

獨立的水平/垂直縮放

先進的縮放算法提供了高

圖像質量

清晰度/平滑濾波器增強

支持4:3到16:9的非線性縮放或

16:9至4:3

顏色處理器

真正的12位顏色處理引擎

可編程14位伽瑪支持

支持xvYCC

Adobe/sRGB合規性

用于較少面板的高級抖動邏輯

顏色深度增強

動態過沖拖尾消除引擎

亮度和對比度控制

視頻清晰度的峰值/取心功能

支持UltraVivid III功能以增強

最小人為影響的圖像質量

生產力應用程序

生動色彩TM

獨立顏色管理（ICM）

動態對比度控制（DCC）

第二代精確色彩映射

（PCM）

圖像自適應節能（IAPS）

支持ADC降噪

輸出接口

通過任一LVDS支持8位輸出

支持4端口LVDS，每個端口的速度為

端口高達93MHz

支持帶輸出的4通道eDP（HBR）

格式高達2560x1600@60Hz。

全可編程顯示定時發生器

靈活的數據對交換，簡化系統

設計

固定了完美面板的最后一行輸出

能力

嵌入式OSD

嵌入式30K SRAM動態存儲

OSD命令和字體

支持多色RAM字體，1、2和4位

每像素

64調色板

具有alpha混合的最大26窗口/

漸變/漸變目標顏色/漸變

反轉顏色/動態淡入/淡出，

邊界/陰影

旋轉90180270度

獨立行陰影/邊界

每個的可編程閃爍效果

性格

OSD制作的內部模式生成器

工廠模式

支架12x18~4x18比例

OSD字體的硬件解壓縮

支持OSD滾動

支持2個獨立的基于字體的OSD

幀緩沖區支持

LiveShowTM功能，高性能

RTC（響應時間補償）。

嵌入式幀緩沖

電源

3.3V/2.5V/1.1V電源

應用

主板、顯示器上的顯示系統

適用于一體機和嵌入式應用程序的顯示系統

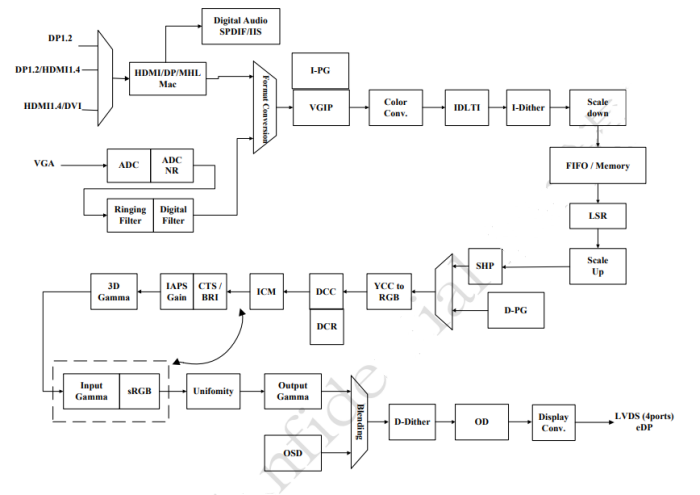

功能框圖

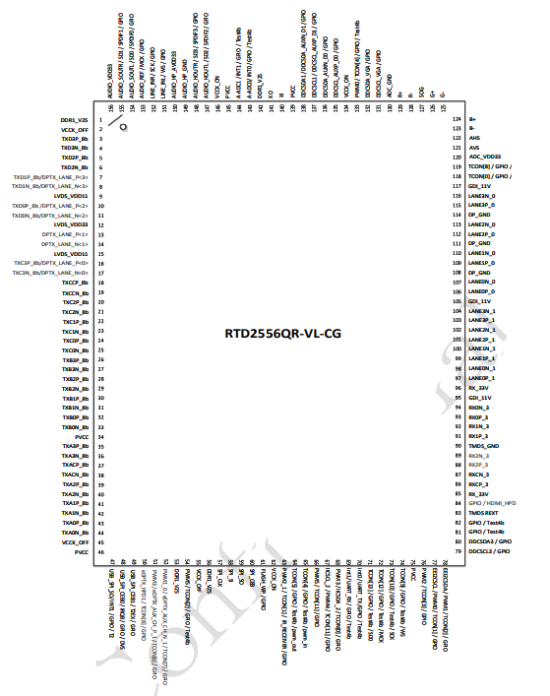

引腳封裝圖
