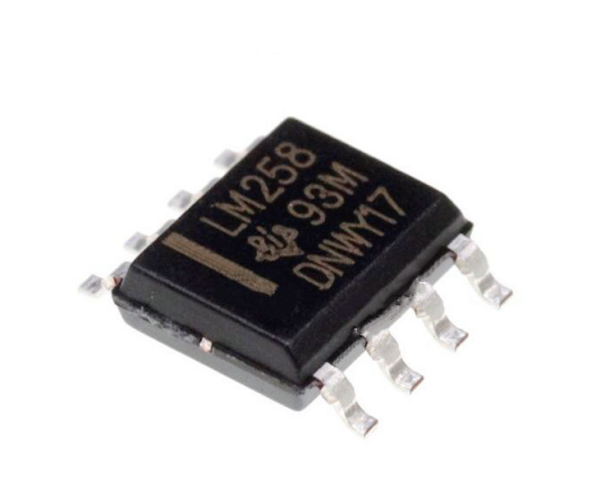

一文了解德州儀器LM258DR運算放大器的工作原理、優缺點、應用以及引腳電路圖
德州儀器生產的LM258DR是一款雙運放芯片，包含 2 個獨立的高增益頻率補償運算放大器，專為在寬電壓范圍內使用單電源而設計。如果兩個電源之 間的電壓差在規定的電源電壓范圍內且 VS 比輸入共模電壓至少高 1.5V，也可使用雙電源供電運行。低 電源電流漏極與電源電壓的幅度無關。 具體應用包括傳感器放大器、直流放大塊和所有傳統運算放大器電路，現在均可在單電源電壓系統中輕松實施。 例如，這些器件可直接由數字系統使用的標準 5V 電源供電，無需額外的 ±5V 電源即可輕松提供所需的接口電子元件。
參數
工作電壓范圍：3V至32V
輸入電壓范圍：-0.3V至VCC+0.3V
輸出電壓范圍：0V至VCC-1.5V
常模輸入電壓范圍：-0.3V至VCC+0.3V
差模輸入電壓范圍：-0.3V至VCC+0.3V
常模輸入偏置電流：20nA
差模輸入偏置電流：0.5nA
常模輸入偏置電壓：1.2mV
差模輸入偏置電壓：1.3mV
輸出短路電流：40mA
應用
商用網絡和服務器電源單元
多功能打印機
電源和移動充電器
電機控制：交流感應、有刷直流、無刷直流、高 壓、低壓、永磁和步進電機
臺式計算機和主板
室內外空調
洗衣機、烘干機和冰箱
交流逆變器、串式逆變器、中央逆變器和變頻器
不間斷電源
電子銷售點系統
特點
雙運放芯片，可同時處理兩個信號
寬電壓范圍，適用于多種電源電壓
高增益和高輸入阻抗，可提高信號質量
低功耗，可延長電池壽命
小封裝，易于集成到各種應用中
封裝：SOP8

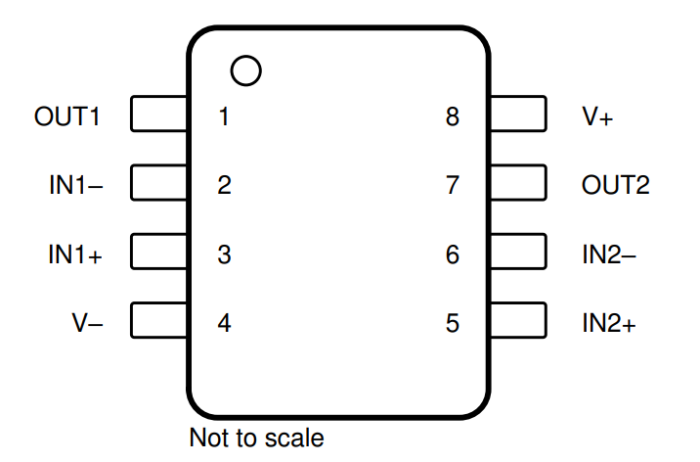

引腳

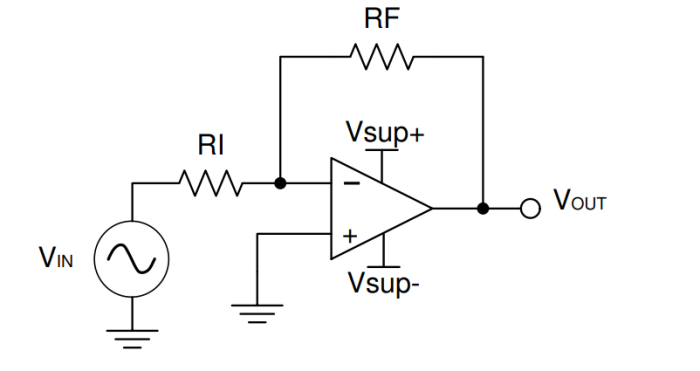

應用原理圖

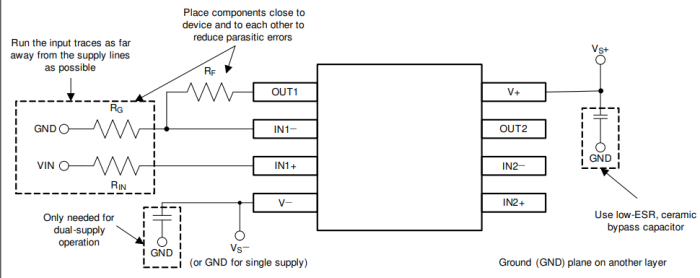

非反相配置的運算放大器電路板布局
