一文了解意法半導體STM32F722VCT6微控制器工作原理、優缺點、應用和引腳封裝

來源：意法半導體| 發布日期：2023-11-30 17:32

STM32F722VCT6微控制器基于高性能Arm?Cortex?-M7 32位RISC內核，工作頻率高達216 MHz。Cortex?-M7核心采用單浮點單元（SFPU）精度，支持Arm?單精度數據處理指令和數據類型。它還實現了一套完整的DSP指令和一個內存保護單元（MPU），增強了應用程序的安全性。

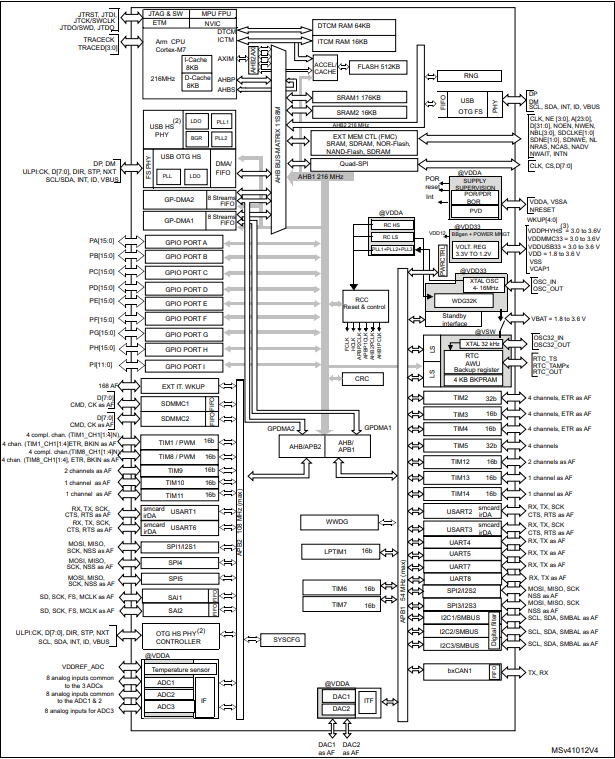

STM32F722VCT6設備包含高速嵌入式存儲器，具有高達512 KB的閃存、256 KB的SRAM（包括用于關鍵實時數據的64 KB數據TCM RAM）、16 KB的指令TCM RAM（用于關鍵實時例程）、在最低功率模式下可用的4 KB備份SRAM，以及連接到兩條APB總線、兩條AHB總線、一個32位多AHB總線矩陣和一個多層AXI互連的大量增強型I/O和外圍設備

支持內部和外部存儲器訪問。

STM32F722VCT6設備提供三個12位ADC、兩個DAC、一個低功耗RTC、十三個通用16位定時器，包括兩個用于電機控制的PWM定時器、兩個通用32位定時器和一個真正的隨機數生成器（RNG）。它們還具有標準和先進的通信接口。

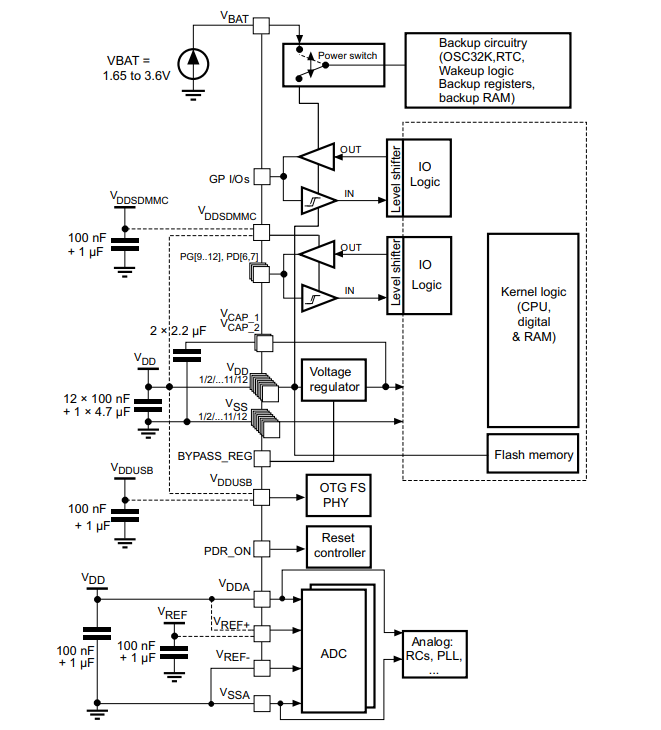

STM32F722VCT6微控制器的工作溫度范圍為–40至+85°C，電源電壓為1.7至3.6 V。USB（OTG_FS和OTG_HS）和SDMMC2（時鐘、命令和4位數據）的專用電源輸入可用，以提供更大的電源選擇。

使用外部電源監控器，電源電壓可以降至1.7V。一套全面的節能模式允許設計低功耗應用程序。

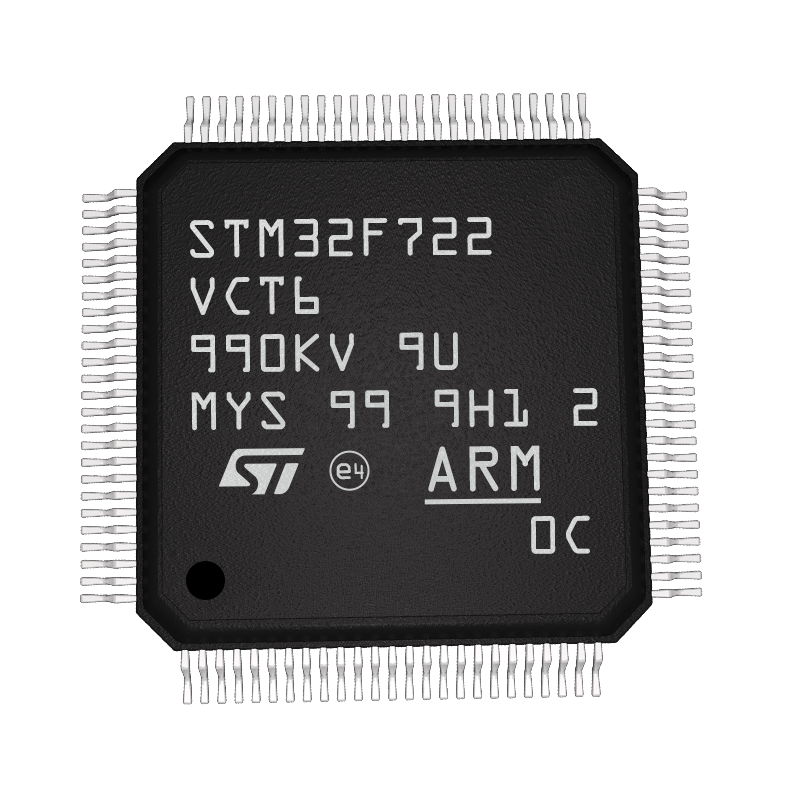

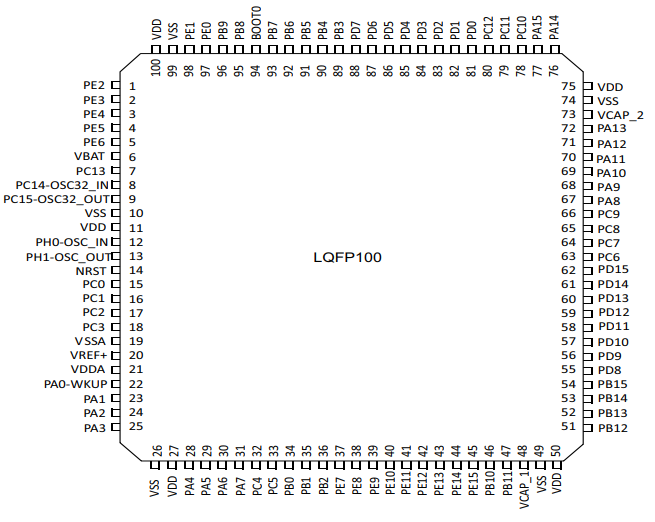

STM32F722VCT6微控制器提供LQFP100封裝。所包含的外圍設備集會隨著所選設備的變化而變化。

特性

最多三個I2C

五個SPI，三個I2S，處于半雙工模式。為了實現音頻類精度，I2S

外圍設備可以通過專用的內部音頻PLL或外部時鐘進行計時

以允許同步。

四個USART加四個UART

USB OTG全速和帶全速功能的USB OTG高速（帶
