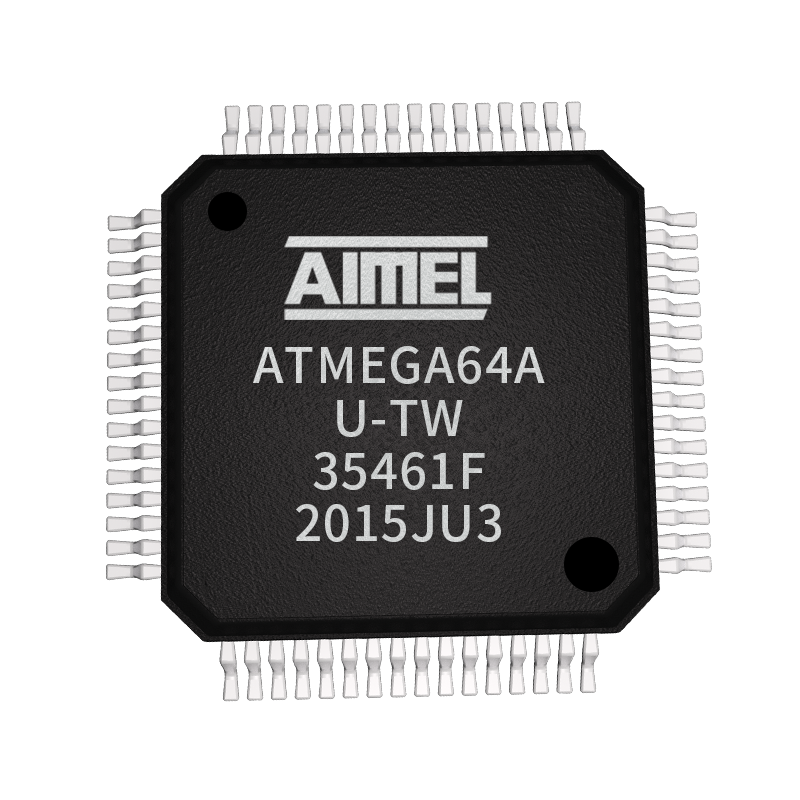

Atmel愛特梅爾（MICROCHIP(美國微芯)收購）ATMEGA64A-AUR是一款基于低功耗CMOS 8位微控制器的產品，基于AVR?增強型RISC架構。通過執行強大的指令在單個時鐘周期內，ATMEGA64A-AUR實現了接近1MIPS每MHz的吞吐量。這使系統設計者能夠針對功耗與處理速度來優化設備。

特征

高性能、低功耗Atmel AVR 8位微控制器

?高級RISC體系結構

–130條功能強大的指令-大多數單時鐘周期執行

–32×8通用工作寄存器+外圍控制

寄存器

–全靜態運行

–16MHz時高達16MIPS吞吐量

–片上2周期乘法器

?高耐久性非易失性內存段

–64K字節的系統內自編程閃存程序

記憶力

–2K字節EEPROM

–4K字節內部SRAM

–寫入/擦除周期：10000閃存/100000 EEPROM

–數據保留期：85°C下20年/25°C下100年（1）

–具有獨立鎖定位的可選引導代碼段

?通過片上引導程序進行系統內編程

?真正的邊寫邊讀操作

–高達64 KB的可選外部?jī)?nèi)存空間

–軟件安全編程鎖

-用于系統內編程的SPI接口

?JTAG（符合IEEE標準1149.1）接口

-邊界掃描能力符合JTAG標準

–廣泛的片上調試支持

–通過JTAG接口對閃存、EEPROM、保險絲和鎖位進行編程

?Atmel QTouch?庫支持

–電容式觸摸按鈕、滑塊和滾輪

–Atmel QTouch和QMatrix采集

–多達64個感應通道

?外圍功能

–兩個帶獨立預分頻器和比較模式的8位定時器/計數器

–兩個擴展的16位定時器/計數器，帶獨立的預分頻器、比較模式和捕獲

模式

–帶獨立振蕩器的實時計數器

–兩個8位PWM通道

–6個PWM通道，可編程分辨率為1至16位

–輸出比較調制器

–8通道、10位ADC

?8個單端通道

?7個差分通道

?2個可編程增益為1x、10x或200x的差分信道

–面向字節的雙線串行接口

–雙可編程串行USART

–主/從SPI串行接口

–帶片上振蕩器的可編程看門狗定時器

-片上模擬比較器

?特殊的微控制器功能

–通電復位和可編程燒壞檢測

–內部校準RC振蕩器

–外部和內部中斷源

–六種睡眠模式：空閑、ADC降噪、省電、斷電、待機和

延長待機時間

–軟件可選時鐘頻率

–保險絲選擇的ATmega103兼容模式

–全局上拉禁用

?I/O和軟件包

–53條可編程I/O線

–64引線TQFP和64焊盤QFN/MLF

?工作電壓

–2.7-5.5伏

?速度等級

–0-16MHz

應用

嵌入式系統

物聯網

消費電子

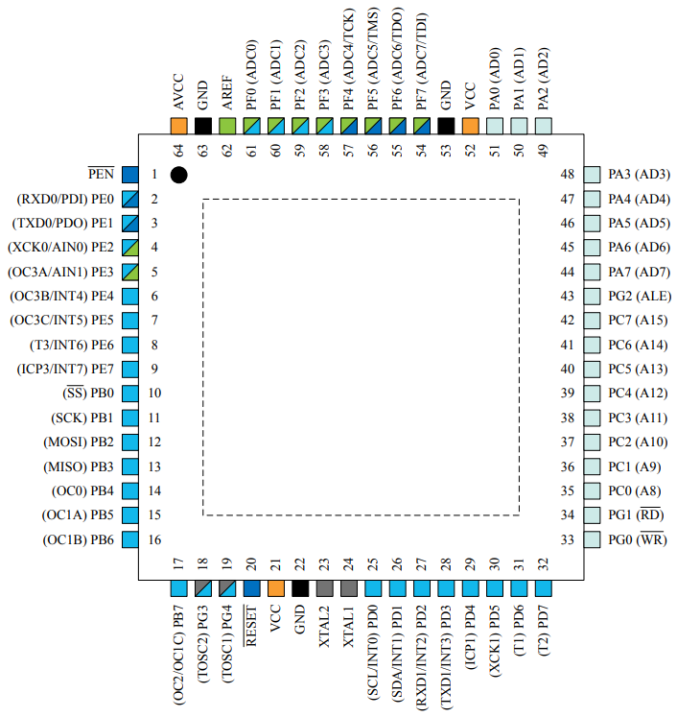

引腳

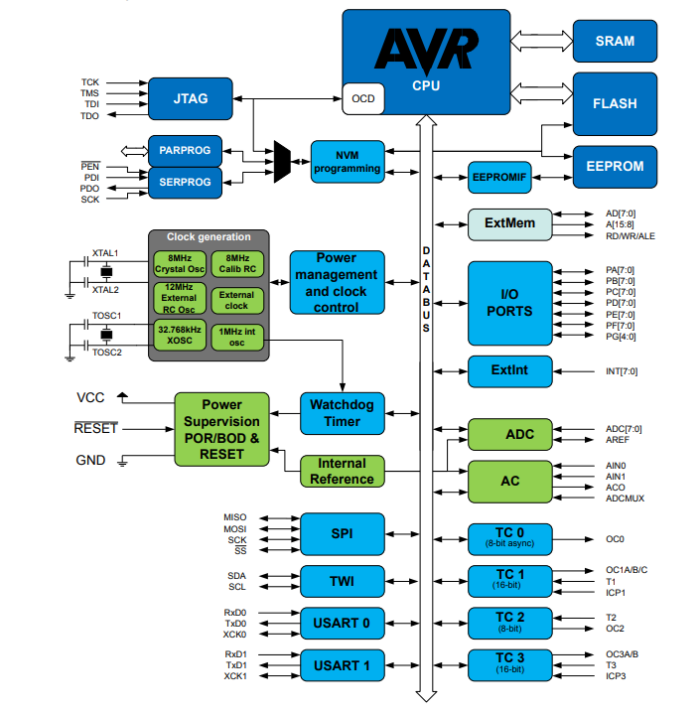

方框圖

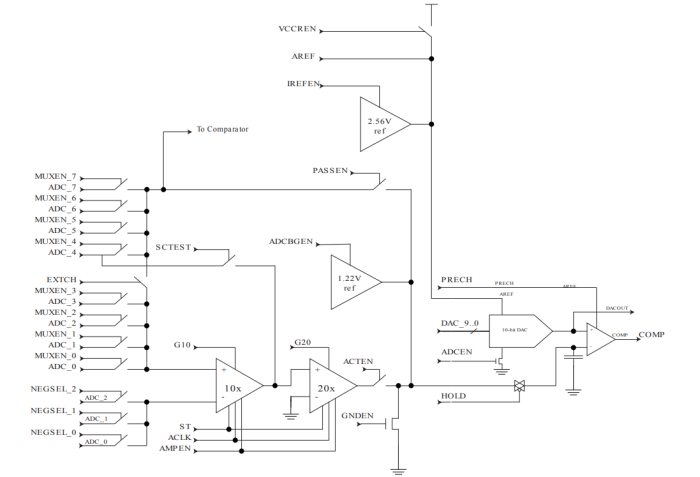

模數轉換器應用電路圖
