德州儀器LM2575系列穩壓器是單片集成電路，為降壓開關穩壓器提供所有有源功能，能夠以出色的線路和負載調節驅動1A負載。這些設備有3.3V、5V、12V、15V的固定輸出電壓和可調輸出版本。

這些調節器需要最少數量的外部組件，使用簡單，包括內部頻率補償和固定頻率振蕩器。

LM2575系列為流行的三端線性調節器提供了一種高效的替代品。它大大減小了散熱器的尺寸，并且在許多情況下不需要散熱器。

一個標準系列的電感器優化使用LM2575可從幾個不同的制造商。此功能大大簡化了開關模式電源的設計。

其他特性包括在規定的輸入電壓和輸出負載條件下，輸出電壓的規定公差為±4%，振蕩器頻率的公差為±10%。包括外部停機，具有50μA（典型）備用電流。輸出開關包括逐循環限流，以及在故障條件下進行完全保護的熱停堆。

LM2575S-3.3/NOPB_（TI德州儀器）LM2575S-3.3/NOPB中文資料_價格_采購_封裝_PDF數據手冊-永芯易科技

特征

●3.3V、5V、12V、15V和可調輸出

●可調版本輸出電壓范圍，-1.23V至37V（高壓版為57V）+4%

最大值超過-線路和負載條件

●規定的1A輸出電流

●寬輸入電壓范圍，40V至60V

只需要4個外部組件

52 kHz固定頻率內部振蕩器

●TTL關斷能力，低功耗待機

模式

●高效

●使用現成的標準電感器

●熱停堆和電流限制

保護

●P+產品增強測試

封裝：TO263

應用

簡單高效降壓調節器

用于線性調節器的高效預調節器

卡上開關穩壓器

正-負轉換器（降壓-升壓）

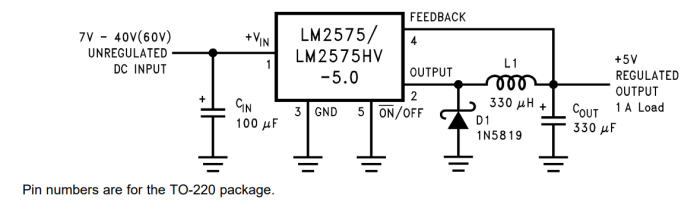

典型應用圖

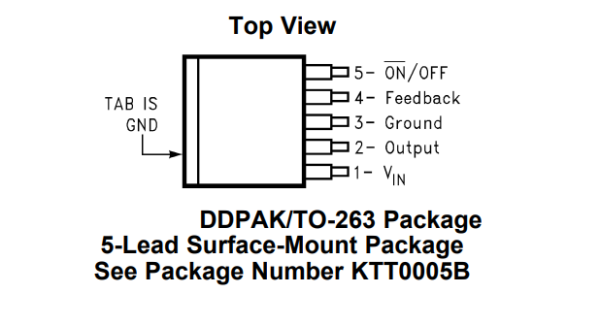

引腳

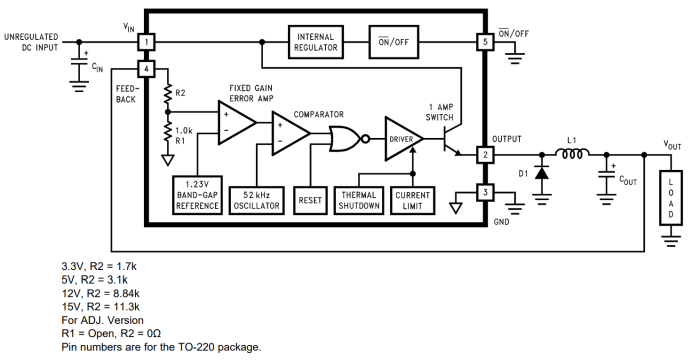

方框圖
