凌云CS35L45音頻放大器-集成 DSP 的 H 級升壓 15 V 轉換器的介紹
凌云CS35L45 是擁有業界先進的智能升壓放大器解決方案，可在不影響回放音頻質量的情況下，實現移動設備最大音量。該集成電路 (IC) 的硬件平臺結合了 6.8 W D 級單聲道放大器，具有同類放大器中最低的噪聲和靜態功耗。數字控制的 H 級感應升壓轉換器能夠?qū)㈦姵仉妷禾岣咧?15 V，以進行揚聲器回放。
揚聲器保護算法允許放大器安全地驅動高輸出功率，同時確保不超過揚聲器的散熱和漂移極限，從而實現最大響度。具有調音功能的音頻增強算法可提供均衡、壓縮和心理聲學方面的改進，以對揚聲器進行微調，從而提高清晰度、響度和頻率響應，同時保留音頻的音質。領先的電池管理系統適時調整揚聲器、音頻和電池的狀況，在不犧牲音量或音頻質量的前提下智能地調節電池電流。CS35L45 裝于 36-ball WLCSP 封裝中，尺寸僅為 6.5 mm2，是業內最小的智能音頻放大器封裝之一。
參數規格
描述 | D 類智能放大器 |
Vout(V)-Max | 15 |
在 1% THD+N、輸入 8 歐姆電阻時的輸出功率 (W) | 6.8 |
數字信號處理器 (DSP) | 是 |
增強 | H 類 |
通道 | 單 |
輸入 | I2S； |
電源 (V) | 2.5-5.5 |
待機能耗 (mW) | 0.043 |
閑置噪聲 (μVrms) | 5 |
面積 (mm2) | 6.5 |
封裝 | 36 球 WLCSP |
間距 (mm) | 0.4 |
特性
- 15 V 電源電壓最大值
- 采用音頻增強和揚聲器保護算法的集成數字信號處理器 (DSP)
- 領先的電池管理系統在保證音量和音質的同時保護電池和系統
- 8-192 kHz 的音頻采樣率，包括 44.1 kHz
- 支持 I2S 或 TDM 串行音頻
- 1% 總諧波失真 (THD) + N 8 Ω 下為 6.8 W
- - 1 W 8 Ω 下為 79 dB 總諧波失真 (THD) + N
- 5μV 閑置通路噪聲 – 同類最低
- 0.043mW 待機功率 – 同類最低
- 6.5 mm2 36 球 WLCSP 封裝
應用領域
智能手機、揚聲器

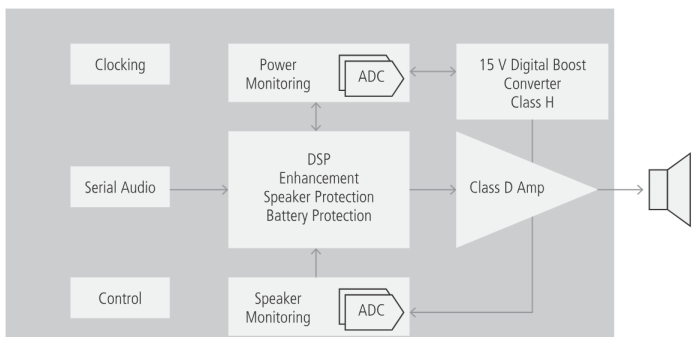

原理圖
