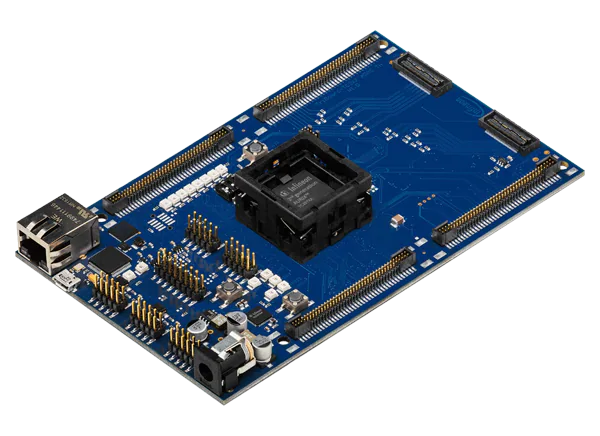

英飛凌AURIX TC3X7評估板(KIT_A2G_TC377_5V_TRB_S)是TriCore TC3X7 AURIX微控制器的演示和開發平臺。TC3X7 mcu提供了豐富的外設組合，包括1Gbit/s以太網，CAN FD, FlexRay 和多個spi。這些設備還符合ISO 26262標準，以支持高達ASIL-D的安全要求，使它們非常適合用于汽車相機系統、高清安全大燈系統和傳感器融合應用。

英飛凌AURIX TC3X7評估板包括在LFBGA-292包中預安裝的TC377TE。目標設備安裝在一個插座中，這樣就可以很容易地進行更改，使評估板成為早期項目開發的理想選擇。

特性

Infineon TC377 AURIX 2G微控制器在LFBGA-292包中，插座安裝

FlexRay收發器

高速CAN收發器(支持CAN- fd)

2K I(2)C串行Eeprom與EUI-48 節點標識

USB到UART橋接

以太網千兆PHY

串行eepm

林收發器

水晶20MHz(默認)或外部時鐘

USB到UART橋接

USB miniWiggler JDS易于調試

8個低功率狀態led

8-DIP開關配置

訪問微控制器的所有引腳

100mm x 160mm (EURO-Board) PCB

連接器

標準電源連接器

微型USB連接器ASC接口(ASC0)和miniWiggler

用于以太網的RJ45連接器

用于JTAG接口的16針頭(OCDS)

3x 10針頭用于DAP, DAPE，和DAP_SCR (DAPE僅在仿真設備上可用)

LIN收發器(LIN) 10針(2x5)報頭

2個10腳(2x5)頭，用于CAN高速收發器(CAN0和CAN1)

FlexRay (ERAY-A和ERAY-B) 2個10針(2x5)頭

4x 80針連接器(公)+ 4x 80針連接器(母)與所有I/O信號

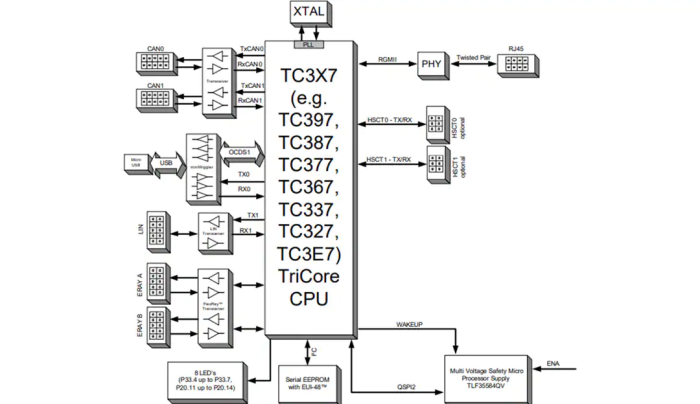

框圖
