NS4160納芯威 5W單聲道音頻功放芯片主要參數和應用電路圖詳解
NS4160概要
納芯威（NSIWAY）NS4160是一款帶AB類/D類工作模式切換功能、超低EMI、無需濾波器、5W單聲道音頻功放。通過一個控制管腳使芯片在AB類或者D類工作模式之間切換，以匹配不同的應用環境。即使工作在D類模式，NS4160采用先進的技術，在全帶寬范圍內極大地降低了EMI干擾，最大限度地減少對其他部件的影響。NS4160無需濾波器的PWM調制結構及反饋電阻內置方式減少了外部元件、PCB面積和系統成本。NS4160內置過流保護、過熱保護及欠壓保護功能，有效地保護芯片在異常工作狀況下不被損壞。并且利用擴頻技術充分優化全新電路設計，高達90%的效率更加適合便攜式音頻產品。
NS4160提供eSOP8封裝，額定的工作溫度范圍為-40℃至85℃。
主要特性
AB類/D類工作模式切換功能
AB類/D類工作模式和低功耗關斷模式通過一線脈沖控制，節省主控GPIO
5W輸出功率
0.1%THD（1W輸出功率、5V電源）
優異的全帶寬EMI抑制能力
優異的“上電，掉電”噪聲抑制
高達90%以上的效率(D類工作模式)
工作電壓范圍：3.0V～5.5V
過流保護、過熱保護、欠壓保護
ESOP8封裝
應用領域
手提電腦
臺式電腦
低壓音響系統

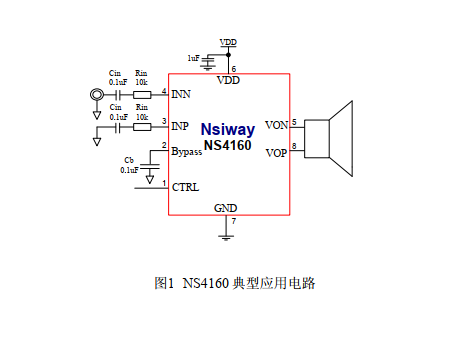

NS4160典型應用電路

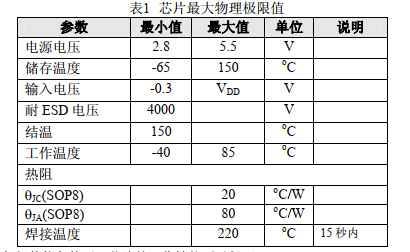

極限參數
注：在極限值之外或任何其他條件下，芯片的工作性能不予保證。
芯片基本結構描述
NS4160是單聲道帶AB類，D類工作模式切換功能的音頻功率放大器。芯片內部集成了反饋電阻，放大器的增益可以在外圍通過輸入電阻設置。其原理框圖如下：
