中微愛芯多通道RS-232總線收發器—AiP3232/AiP3122
計算機與計算機或計算機與終端之間的數據傳送通常可以采用串行通信方式。串行通信方式具有使用線路少、成本低等優點而被廣泛采用。串口通信按電氣標準及協議來劃分，包括RS-232、RS-422、RS-485等。其中RS-232發展歷史悠久，很多領域均有廣泛的應用，比如電腦、機械控制系統和門禁系統。
RS-232接口符合美國電子工業聯盟（EIA）制定的串行數據通信的接口標準，它定義了數據的傳輸方式、電氣特性以及物理連接方式。RS-232通信為全雙工通信，傳輸距離短，在總線上只能連接1個收發器。
RS-232通信采用負邏輯傳輸TXD和RXD，邏輯正：-3～-15V，邏輯負：+3～+15V，邏輯電壓越高，抗干擾能力就越強，RS-232通信的傳輸距離約10～15m。

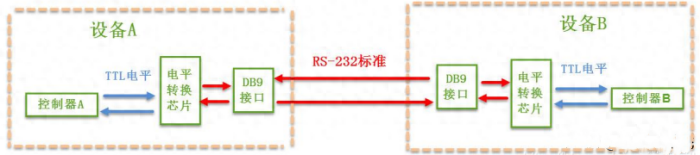

AiP3232與AiP3122芯片是中微愛芯專為RS-232標準串口通信設計的單電源芯片，可以實現兩路TTL電平和RS-232電平之間的轉換，使得數字設備與串行設備之間能夠進行可靠的通信。可用于工業機器人、工業HMI、紅外熱像儀、光伏、打印機等領域。

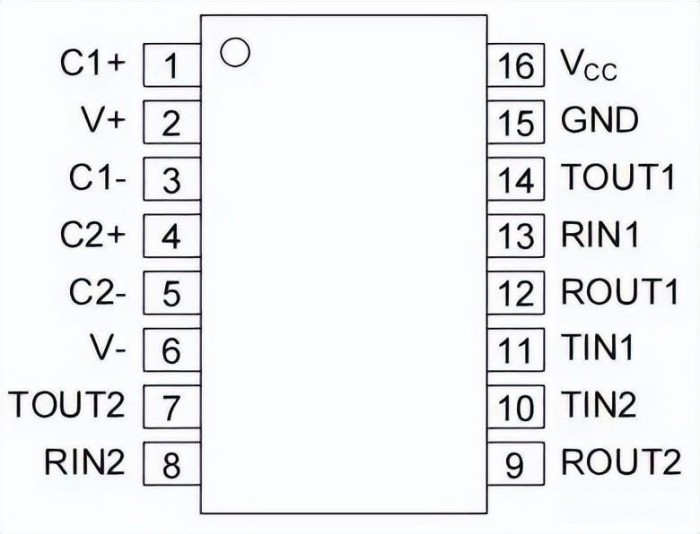

AiP3232主要特點
電源電壓范圍：3V～5.5V
雙通道
數據速率：250Kbps
欠壓保護
過壓保護驅動器
電荷泵需要4個0.1uF外部電容
總線引腳保護：±15kV HBM保護
工作溫度范圍：-40～+85℃
封裝形式：SOP16/SSOP16/TSSOP16

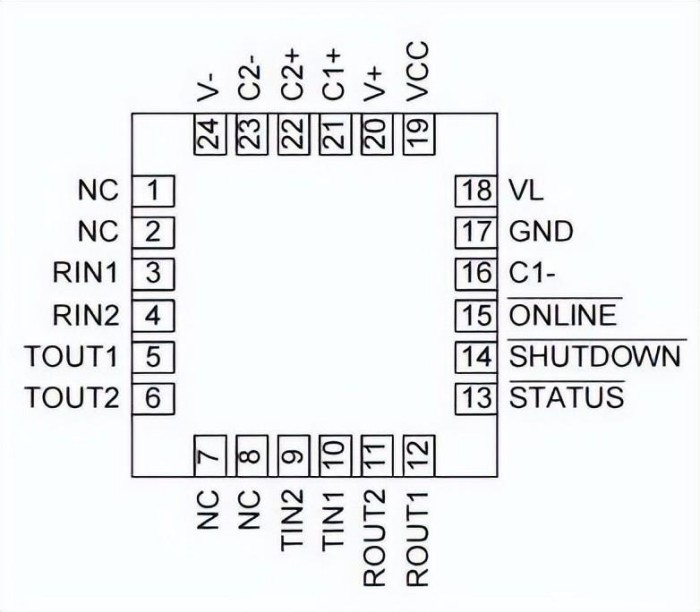

AiP3122主要特點
電源電壓范圍：1.65～5.5V
雙通道
待機模式
驅動器輸入和接收器輸出邏輯電平可調
高數據速率：1Mbps
欠壓保護
過壓保護驅動器
電荷泵需要4個0.1uF外部電容（C1~C4）
總線引腳保護：±15kV HBM保護
工作溫度范圍：-40～+85℃
封裝形式：QFN24

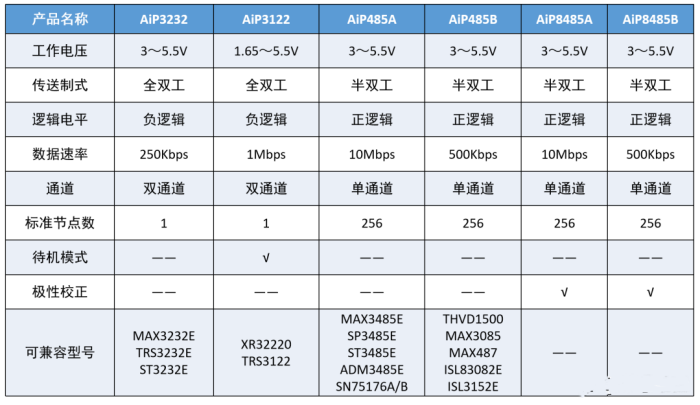

關鍵參數對比
除了RS-232通信芯片外，中微愛芯RS-485系列芯片也在火熱銷售中，現將各參數對比如下：
