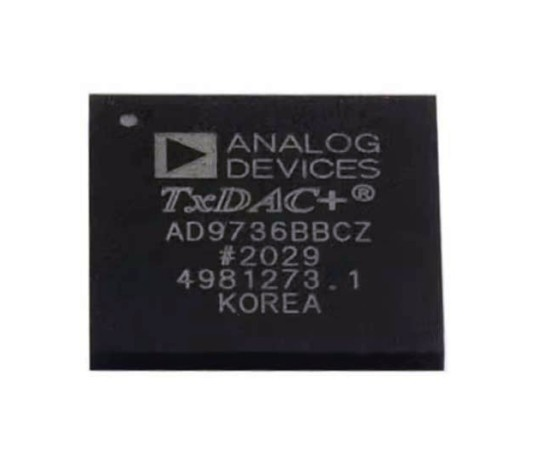

AD9736BBCZ為高性能、高頻率DAC，提供高達1200 MSPS的采樣速率，可以產生最高達到各自奈奎斯特頻率的多載波。AD9736BBCZ屬于該系列的14位分辨率產品。這些器件含有一個串行外設接口(SPI)端口，可以通過它對許多內部參數進行編程，并能回讀狀態寄存器。

這些器件利用低規格的LVDS接口來實現高采樣速率。輸出電流可以在8.66 mA至31.66 mA范圍內進行編程。AD973x系列采用0.18 μm CMOS工藝制造，采用1.8 V和3.3 V電源供電，旁路模式下的總功耗為380 mW。該系列提供160引腳芯片級球柵陣列封裝，封裝寄生效應很低。

產品特色

利用低噪聲與交調失真(IMD)特性，寬帶信號可以在最高600 MHz的中頻條件下實現高質量合成。

雙通道數據速率(DDR) LVDS數據接收器支持最大1200 MSPS的轉換速率。

借助基本功能的直接引腳編程或SPI端口訪問特性，就可以對AD973x系列全部功能實現基本得到控制。

AD973x系列采用CMOS工藝制造，并利用專有開關技術來增強動態性能。

AD9736系列的電流輸出配置簡便，可以用于單端或差分電路拓?fù)浣Y(jié)構。

應用

寬帶通信系統

蜂窩基礎設施（數字預失真）

點對點無線

CMTS/VOD

儀器儀表、自動測試設備

雷達、航空電子

優勢和特點

引腳兼容系列

出色的動態性能

AD9736：SFDR = 82 dBc (fOUT= 30 MHz時)

AD9736：SFDR = 69 dBc (fOUT= 130 MHz時)

AD9736：IMD = 87 dBc (fOUT= 30 MHz時)

AD9736：IMD = 82 dBc (fOUT= 130 MHz時)

LVDS數據接口，帶100 Ω片內端接電阻

內置自測試功能

LVDS采樣完整性

LVDS至DAC數據傳輸完整性

低功耗：380 mW (IFS= 20 mA; fOUT= 330 MHz)

1.8/3.3 V雙電源工作

可調模擬輸出

8.66 mA至31.66 mA（RL = 25 Ω至50 Ω）

1.2 V片內基準電壓源

160引腳芯片級球柵陣列(CSP_BGA)封裝

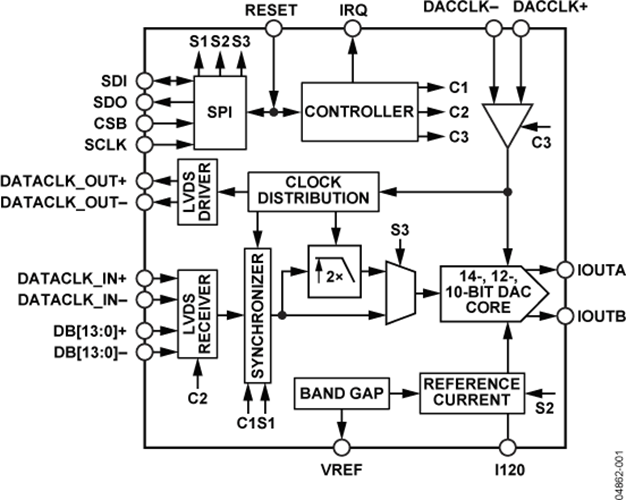

功能框圖

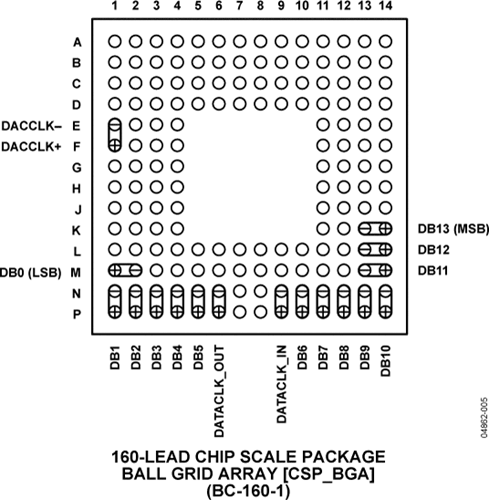

引腳

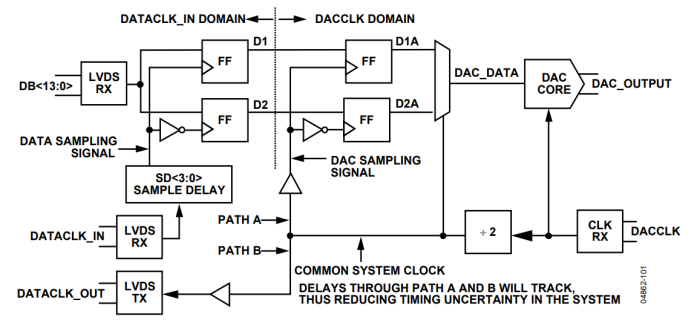

簡化的內部時鐘路由
